2.1.1 サイト負荷分散

サイト負荷分散は、Traffic Director（サーバ）が配置されるサイトと同じサイト内に分散対象のサーバ（サーバファーム）を設置して負荷分散を行う機能です。サーバファームを構成する分散対象サーバとして、あらゆる種類のオペレーティング・システム(OS)、機種、ハードウェア仕様（CPU、メモリなど）のサーバを配置することができます。

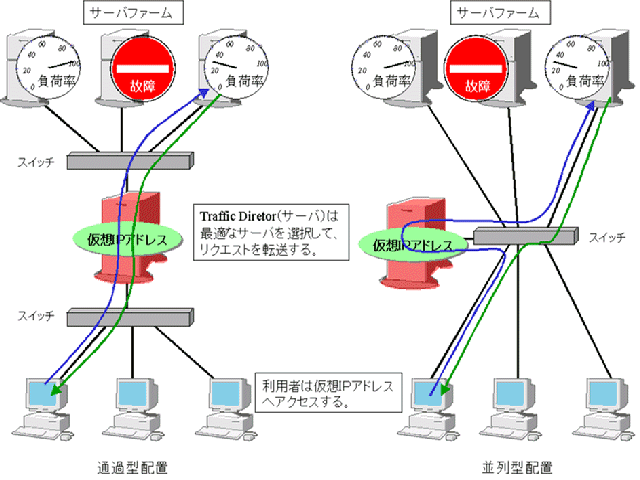

Traffic Director（サーバ）は、クライアントとサーバファームの間に配置します。配置方法は、下図のように、通過型と並列型の2つの方法があります。並列型配置は、クライアントからのリクエストはTraffic Director（サーバ）を経由し、サーバからのレスポンスは直接クライアントに送信されますので高速な負荷分散が可能ですが、以降で説明する機能で使用できないものがあります。（例えば、URLベース負荷分散など）

Traffic Director（サーバ）上で動作する負荷分散エンジンは、分散対象のサーバの稼動状況を監視し、利用者からのリクエストを最適なサーバに振り分けます。サイト負荷分散機能は、さまざまな転送方式、サーバ分散方式、サーバ負荷の計測方式を提供していますので、サーバ上で動作するアプリケーションに適した柔軟で拡張性のあるサーバファームを構築することができます。

---

• FTPの負荷分散を行う場合、並列型配置では利用できません。
• 分散対象サーバがLinuxの場合には並列型配置は使用できません。
• Traffic Director(Solaris版)では、以下の注意事項があります。
  • 配置方法は、製品インストール時に指定します。詳細については製品媒体に添付されるインストールガイドを参照してください。
  • 並列型配置で運用を行う場合、以下の機能は動作しません。
    • アクセス制御
    • QoS制御
    • アドレス変換
  • 3枚以上のLANカードを装着している場合、以下の機能については、インストール時に指定した2つのインタフェースに関してのみ制御が行われます
    • パケット・コンテキストフィルタ(アクセス制御ポリシー)
    • ネットワークアドレス変換(アドレス変換ポリシー)
  • DR(Dynamic Reconfiguration)機能によるLANカードの活性交換、活性増設には対応していません。

---

2.1.1.1 転送方式

2.1.1.2 サーバ分散方式

2.1.1.3 マルチシステムの負荷分散

2.1.1.4 URLベース負荷分散

2.1.1.5 HTTPヘッダ負荷分散

2.1.1.6 Webアクセラレーション

2.1.1.7 セッション維持（一意性保証）

2.1.1.8 故障監視

2.1.1.9 セッション・リカバリ

2.1.1.10 ポート多重制御

2.1.1.11 アクセス数の制限

2.1.1.12 バックアップ・サーバ

2.1.1.13 クライアントの関連付け

2.1.1.14 シャットダウン制御

2.1.1.15 スロースタート制御

2.1.1.16 IIOP負荷分散

2.1.1.17 IJServerとWebサーバを分離して運用するシステムの負荷分散

2.1.1.18 サイト間連携
