ETERNUS SF AdvancedCopy Manager GUI使用手引書 13.1 -Microsoft(R) Windows(R) 2000/Microsoft(R) Windows Sever(R) 2003-, -Solaris-, -HP-UX-, -Linux-, -AIX-

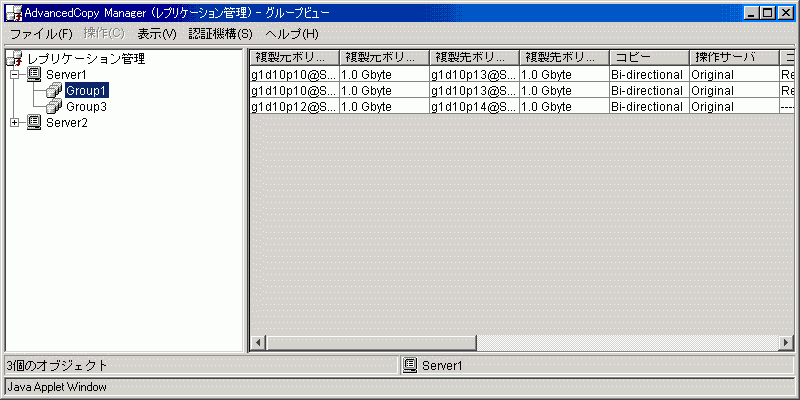

4.2.6 グループ詳細画面

グループに登録されている複製ボリュームの詳細情報を表示します。

本画面は、グループ単位のツリー画面上で、表示したいグループを選択すると表示されます。

4.2.6.1 表示項目

表示される項目を次に示します。

[表4.7 グループ詳細画面の表示項目]

項番	表示項目名	説明
1	複製元ボリューム名	複製元ボリューム名
2	複製元ボリュームサイズ	複製元ボリュームサイズ
3	複製先ボリューム名	複製先ボリューム名
4	複製先ボリュームサイズ	複製先ボリュームサイズ
5	コピー	コピー方向を表示します。 Uni-directional:複製元から複製先への一方向コピーのみ可能です。 Bi-directional:双方向コピーが可能です。
7	操作サーバ	複製ボリューム(ペア)の操作サーバを表示します。 Original:複製元サーバが操作サーバです。 Replica:複製先サーバが操作サーバです。 Both:複製元サーバおよび複製先サーバが操作サーバです。
8	コピー方向	コピー方向を表示します。 Regular:複製元から複製先へのコピー中です。 Reverse:複製先から複製元へのコピー中です。 ----:複製未実施です。
9	トラッキング	トラッキング処理の有無を表示します。 On:トラッキング処理中です。 Off:トラッキング処理中ではありません。 ----:スナップショット処理を行っていません。 GDS Snapshot連携の場合は常に“----”となります。
10	更新済みデータ量	以下のいずれかに該当する場合、前回の複製作成後の更新済みデータ量をパーセンテージで表示します。 Status欄が“----”かつTrk欄が“on”のとき(すなわち、トラッキング中かつ物理コピーが実施されていないとき) Status欄が“copy-on-write”のとき(すなわち、SnapOPCが実施されているとき) 上記以外の場合は、“----”で表示します。 GDS Snapshot連携の場合は常に“----”となります。
11	Recoveryモード	筐体間同期処理のRecoveryモードを表示します。 Automatic:Automatic Recoveryモードです。 Manual:Manual Recoveryモードです。 ----:筐体間で同期型の複製(REC)を行っていません。
12	Splitモード	筐体間同期処理のSplitモードを表示します。 Automatic:Automatic Splitモードです。 Manual:Manual Splitモードです。 ----:筐体間で同期型の複製(REC)を同期モードで行っていません。
13	転送モード	筐体間同期処理の転送モードを表示します。 Synchronous:同期モードです。 Asynchronous:非同期モードです。 Stack:Stackモードです。 Consistency:Consistencyモードです。 ----:筐体間で同期型の複製(REC)を行っていません。
14	複製進行率	複製進行率をパーセントで表示します。複製未実施またはSnapOPC中の場合は“----”を表示します。
15	実行状態	実行状態を表示します。 ----:複製未実施です。 Synchronous:全面コピー、または差分コピー中です。 Equivalent:等価性維持状態です。 Replicated:複製確立状態です。 Copy-on-write:SnapOPC処理中です。 Failed:エラーサスペンド状態です。 Halt:ハードサスペンド状態です。 Snapshot:スナップショット処理中です。 ?????:コピー状況取得に失敗しました。 gds-error:GDSによるコピーが異常終了しています。
16	グループ名	グループ名を表示します。 グループに登録されていない場合は、“----”を表示します。

双方向レプリケーションの場合に、反対側のコピーのステータスを表示させるときには、[表示]メニューの「逆方向のコピー状態を表示」オプションにチェックを入れる必要があります。

4.2.6.2 操作

グループ詳細画面で対象とする複製ボリュームを選択時に以下の操作が可能です。

グループの選択は、グループ詳細画面の左側にあるツリー画面ではなく、右側の一覧表示から指定してください。

• 複製開始

  同期型レプリケーション処理(EC/REC)を開始または再開します。

  [操作]メニューから[複製開始]を選択すると[同期処理の開始(ボリューム単位)]画面が表示されます。

  詳細については、「同期処理の開始画面(ボリューム単位)」を参照してください。

• 複製作成

  スナップショット型レプリケーション処理(OPC/QuickOPC/SnapOPC）の起動、または同期型レプリケーション処理(EC/REC)をサスペンドします。

  [操作]メニューから[複製作成]を選択すると[複製作成(ボリューム単位)]画面が表示されます。

  詳細については、「複製作成画面(ボリューム単位)」を参照してください。

• 複製解除

  実行中のスナップショット型レプリケーション処理(OPC/QuickOPC/SnapOPC）および同期型レプリケーション処理(EC/REC)を停止します。

  [操作]メニューから[複製解除]を選択すると[複製処理の停止(ボリューム単位)]画面が表示されます。

  詳細については、「複製処理の停止画面(ボリューム単位)」を参照してください。

• 同期処理モード変更

  同期型レプリケーション処理(EC/REC)の転送モードを変更します。

  [操作]メニューから[同期処理モード変更]を選択すると[同期処理モード変更(ボリューム単位)]画面が表示されます。

  詳細については、「同期処理モード変更画面(ボリューム単位)」を参照してください。

• 同期処理反転

  サスペンド状態の筐体間同期型レプリケーション処理(EC/REC)のコピー方向を反転します。

  [操作]メニューから[同期処理反転]を選択すると[同期処理反転(ボリューム単位)]画面が表示されます。

  詳細については、「同期処理反転画面(ボリューム単位)」を参照してください。

• 複製ボリューム情報の削除

  レプリケーション運用で使用する複製元／複製先ボリュームを削除することができます。

  [操作]メニューから[複製ボリューム情報の削除]を選択すると[複製ボリューム情報の削除]画面が表示されます。

  詳細については、「複製ボリューム情報の削除画面」を参照してください。
