ETERNUS SF AdvancedCopy Manager GUI使用手引書 13.1 -Microsoft(R) Windows(R) 2000/Microsoft(R) Windows Sever(R) 2003-, -Solaris-, -HP-UX-, -Linux-, -AIX-

4.3.3 同期処理モード変更画面

同期型レプリケーション処理(EC/REC)の転送モードを変更します。

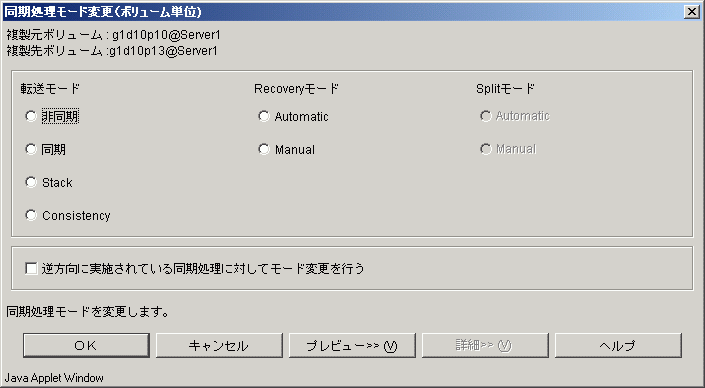

4.3.3.1 同期処理モード変更画面(ボリューム単位)

[同期処理モード変更(ボリューム単位)]画面は以下の操作で表示できます。

複製元ボリューム／複製先ボリューム詳細画面での選択	操作
ボリューム名	マウスの右ボタンをクリックして表示されるポップアップメニューから[同期処理モード変更]を選択 または [操作]メニューから[同期処理モード変更]を選択

各オプションを設定後、[OK]ボタンをクリックします。

同期処理モードが変更されます。

同期処理モードの変更は操作サーバ以外では実行することはできません。

[同期処理モード変更(ボリューム単位)]画面には前回設定した値が表示されます。

設定項目および表示項目を次に示します。

[表4.11 同期処理モード変更画面(ボリューム単位)の設定／表示項目]

項番	表示項目名	説明
1	複製元ボリューム	複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。
2	複製先ボリューム	複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。
3	転送モード	転送モードを設定します。 非同期:非同期モードです。 同期:同期モードです。 Stack:Stackモードです。 Consistency:Consistencyモードです。
4	Recoveryモード	筐体間同期処理のRecoveryモードを表示します。 Automatic:Automatic Recoveryモードです。 Manual:Manual Recoveryモードです。
5	Splitモード	筐体間同期処理のSplitモードを表示します。“転送モード”が“同期”の場合だけ設定できます。 Automatic:Automatic Splitモードです。 Manual:Manual Splitモードです。
6	逆方向に実施されている同期処理に対してモード変更を行う	本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ実施されている同期処理のモード変更を行います。

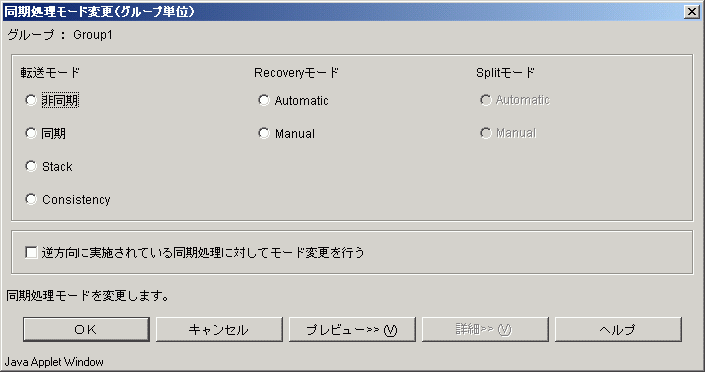

4.3.3.2 同期処理モード変更画面(グループ単位)

[同期処理モード変更(グループ単位)]画面は以下の操作で表示できます。

グループ一覧画面での選択	操作
グループ	マウスの右ボタンをクリックして表示されるポップアップメニューから[同期処理モード変更]を選択 または [操作]メニューから[同期処理モード変更]を選択

各オプションを設定後、[OK]ボタンをクリックします。

同期処理モードが変更されます。

同期処理モードの変更は操作サーバ以外では実行することはできません。

[同期処理モード変更(グループ単位)]画面には前回設定した値が表示されます。

設定項目および表示項目を次に示します。

[表4.12 同期処理モード変更画面(グループ単位)の設定／表示項目]

項番	表示項目名	説明
1	グループ	グループ名を表示します。
2	転送モード	転送モードを設定します。 非同期:非同期モードです。 同期:同期モードです。 Stack:Stackモードです。 Consistency:Consistencyモードです。
3	Recoveryモード	筐体間同期処理のRecoveryモードを表示します。 Automatic:Automatic Recoveryモードです。 Manual:Manual Recoveryモードです。
4	Splitモード	筐体間同期処理のSplitモードを表示します。“転送モード”が“同期”の場合だけ設定できます。 Automatic:Automatic Splitモードです。 Manual:Manual Splitモードです。
5	逆方向に実施されているグループの同期処理に対してモード変更を行う	本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ実施されている同期処理のモード変更を行います。
