ETERNUS SF AdvancedCopy Manager GUI使用手引書 13.1 -Microsoft(R) Windows(R) 2000/Microsoft(R) Windows Sever(R) 2003-, -Solaris-, -HP-UX-, -Linux-, -AIX-

4.3.2 同期処理の開始画面

同期型レプリケーション処理(EC/REC)を開始または再開します。

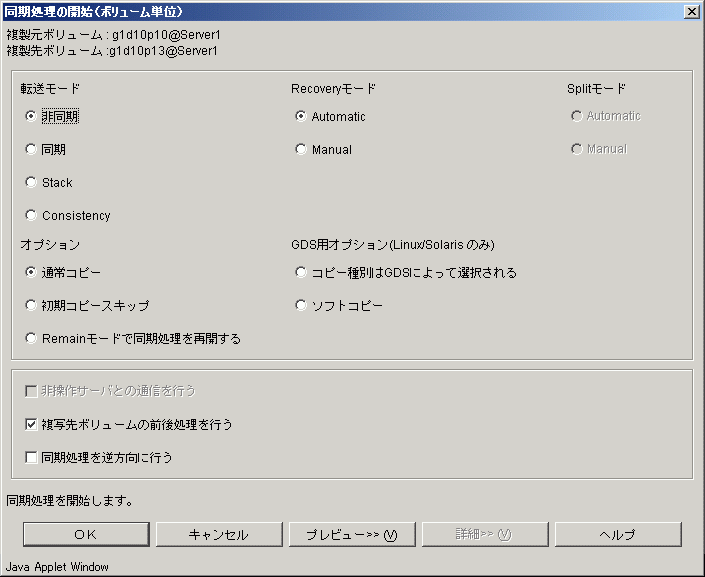

4.3.2.1 同期処理の開始画面(ボリューム単位)

[同期処理の開始(ボリューム単位)]画面は以下の操作で表示できます。

複製元ボリューム／複製先ボリューム詳細画面での選択	操作
複製元ボリューム または 複製先ボリューム	マウスの右ボタンをクリックして表示されるポップアップメニューから[複製開始]を選択 または [操作]メニューから[複製開始]を選択

各オプションを設定後、[OK]ボタンをクリックします。

同期処理が開始され、レプリケーションの状態がステータスフィールドに表示されます。

同期処理の開始は操作サーバ以外では実行できません。

設定項目および表示項目を次に示します。

[表4.9 同期処理の開始画面(ボリューム単位)の設定／表示項目]

項番	表示項目名	説明
1	複製元ボリューム	複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。
2	複製先ボリューム	複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。
3	転送モード	筐体間同期処理の転送モードを設定します。ステータスが“Replicated”の場合には設定できません。 非同期:非同期モードです。 同期:同期モードです。 Stack:Stackモードです。 Consistency:Consistencyモードです。
5	Recoveryモード	筐体間同期処理のRecoveryモードを設定します。ステータスが“Replicated”の場合には設定できません。 Automatic:Automatic Recoveryモードです。 Manual:Manual Recoveryモードです。
5	Splitモード	筐体間同期処理のSplitモードを設定します。“転送モード”が“同期”の場合だけ設定できます。またステータスが“Replicated”の場合には設定できません。 Automatic:Automatic Splitモードです。 Manual:Manual Splitモードです。
6	オプション	同期処理開始時のオプションを設定します。 通常コピー 初期コピースキップ Remainモードで同期処理を再開する
7	GDS用オプション(Linux/Solarisのみ)	SDXオブジェクトを論理ボリューム単位に操作する場合のオプションを設定します。 コピー種別はGDSによって選択される ソフトコピー
8	非操作サーバとの通信を行う	本チェックボックスは、サーバ間レプリケーション時のみ有効です。 本チェックボックスのチェックをはずした場合、以下の処理が行われません。 非操作サーバとの通信処理 非操作サーバの複写先ボリュームに対するボリューム状態確認処理、前処理
9	複写先ボリュームの前後処理を行う	本チェックボックスにチェックを入れると、複写先ボリュームの前後処理が行われます。 ただし、強制サスペンド後の再開の場合は、本チェックボックスのチェックをはずしてから、同期処理を再開してください。
10	同期処理を逆方向に行う	本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ同期処理を開始します。

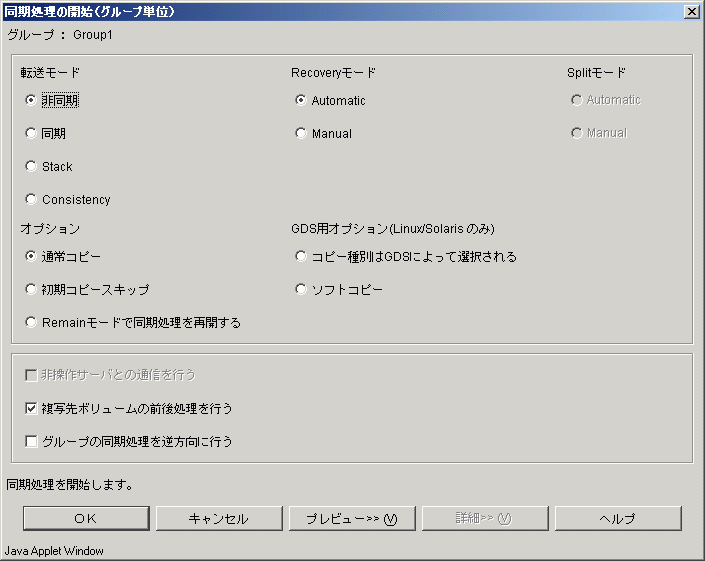

4.3.2.2 同期処理の開始画面(グループ単位)

[同期処理の開始(グループ単位)]画面は以下の操作で表示できます。

グループ一覧画面での選択	操作
グループ	マウスの右ボタンをクリックして表示されるポップアップメニューから[複製開始]を選択 または [操作]メニューから[複製開始]を選択

各オプションを設定後、[OK]ボタンをクリックします。

同期処理が開始され、レプリケーションの状態がステータスフィールドに表示されます。

同期処理の開始は操作サーバ以外では実行できません。

設定項目および表示項目を次に示します。

[表4.10 同期処理の開始画面(グループ単位)の設定／表示項目]

項番	表示項目名	説明
1	グループ	グループ名を表示します。
2	転送モード	筐体間同期処理の転送モードを設定します。ステータスが“Replicated”の場合には設定できません。 非同期:非同期モードです。 同期:同期モードです。 Stack:Stackモードです。 Consistency:Consistencyモードです。
3	Recoveryモード	筐体間同期処理のRecoveryモードを設定します。ステータスが“Replicated”の場合には設定できません。 Automatic:Automatic Recoveryモードです。 Manual:Manual Recoveryモードです。
4	Splitモード	筐体間同期処理のSplitモードを設定します。“転送モード”が“同期”の場合だけ設定できます。またステータスが“Replicated”の場合には設定できません。 Automatic:Automatic Splitモードです。 Manual:Manual Splitモードです。
5	オプション	同期処理開始時のオプションを設定します。 通常コピー 初期コピースキップ Remainモードで同期処理を再開する
6	GDS用オプション(Linux/Solarisのみ)	SDXオブジェクトを論理ボリューム単位に操作する場合のオプションを設定します。 コピー種別はGDSによって選択される ソフトコピー
7	非操作サーバとの通信を行う	本チェックボックスは、サーバ間レプリケーション時のみ有効です。 本チェックボックスのチェックをはずした場合、以下の処理が行われません。 非操作サーバとの通信処理 非操作サーバの複写先ボリュームに対するボリューム状態確認処理、前処理
8	複写先ボリュームの前後処理を行う	本チェックボックスにチェックを入れると、複写先ボリュームの前後処理が行われます。 ただし、強制サスペンド後の再開の場合は、本チェックボックスのチェックをはずしてから、同期処理を再開してください。
9	グループの同期処理を逆方向に行う	本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ同期処理を開始します。
