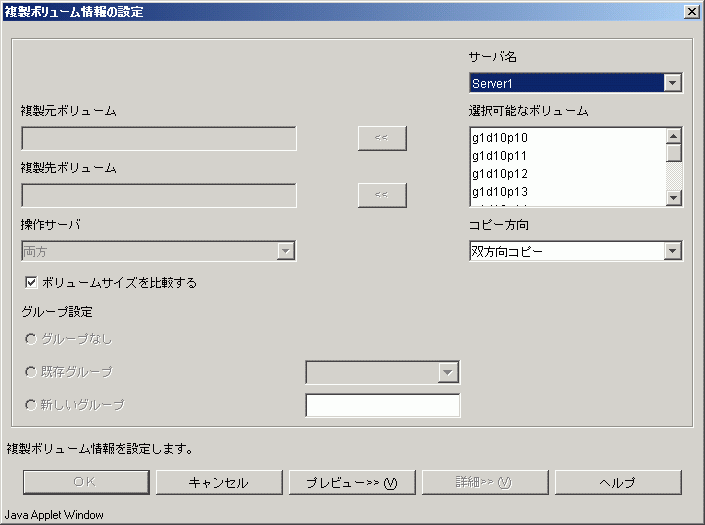

4.3.1 複製ボリューム情報の設定画面

複製元ボリュームと複製先ボリュームの設定を行います。

[複製ボリューム情報の設定]画面は以下の操作で表示できます。

サーバ一覧画面での選択	操作
サーバ	マウスの右ボタンをクリックして表示されるポップアップメニューから[複製ボリューム情報の設定]を選択 または [操作]メニューから[複製ボリューム情報の設定]を選択

サーバを選択すると、そのサーバ内の使用可能なボリュームが一覧表示されます。

表示されたボリューム一覧から複製元ボリューム／複製先ボリュームを選択します。

各オプションを設定後、[OK]ボタンをクリックします。

複製元ボリューム／複製先ボリュームが複製ボリュームとして設定され、レプリケーション処理が実行できる状態になります。

設定項目および表示項目を次に示します。

[表4.8 複製ボリューム情報の設定画面の設定／表示項目]

項番	項目名	説明
1	サーバ名	登録するボリュームが接続されているサーバを選択します。選択したサーバ内の利用可能なボリューム名一覧が下のリストボックスに表示されます。
2	選択可能なボリューム	選択したサーバ内の利用可能なボリューム名一覧を表示します。ボリューム名は、各操作について1つだけ選択できます。
3	複製元ボリューム	複製元ボリューム名を“ボリューム名@サーバ名”の形式で1つだけ表示します。本項目は編集できません。
4	複製先ボリューム	複製先ボリューム名を“ボリューム名@サーバ名”の形式で1つだけ表示します。本項目は編集できません。
5	<<	本ボタンをクリックすると、[選択可能なボリューム]リストボックスから選択された複製元ボリューム／複製先ボリューム名が設定されます。
6	操作サーバ	複製ボリューム(ペア)の操作サーバを設定します。本コンボボックスは選択された複写元ボリューム／複写先ボリュームの属するサーバが異なっている場合だけ有効になります。 複製元:複製元サーバが操作サーバです。 複製先:複製先サーバが操作サーバです。 両方:複製元サーバおよび複製先サーバが操作サーバです。
7	コピー方向	コピー方向を設定します。 一方向コピー:複製元から複製先への一方向コピーのみ可能です。 双方向コピー:双方向コピーが可能です。
8	ボリュームサイズを比較する	本チェックボックスにチェックを入れると、複製元ボリューム／複製先ボリュームのサイズをチェックします。サイズが異なる場合は複製ボリュームの設定はできません。
9	グループ設定	グループ名を設定します。 グループなし:グループに所属しません。 既存グループ:既存のグループに所属させます。 新しいグループ:新しいグループを登録します。
