インストール作業について説明します。
Exchangeサーバとバックアップサーバのインストール作業の流れを以下に示します。

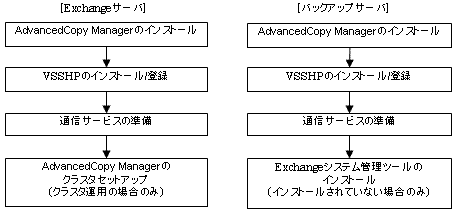

図9.44 インストール作業の流れ
AdvancedCopy Managerのインストールについては、「ETERNUS SF AdvancedCopy Manager導入手引書」を参照して実施してください。本機能を使用するためにはExchangeサーバ、バックアップサーバ共にWindows Server 2008(x64)環境にAdvancedCopy Managerのエージェントをインストールする必要があります。インストール時には、[Exchange Server 2007連携オンラインバックアップ機能を利用する]チェックボックスを選択してインストールしてください。
なお、インストールする箇所はバックアップ対象外のLUNとする必要があります。
「ETERNUS VSS Hardware Provider ソフトウェア説明書」の「インストール」を参照して実施してください。
なお、インストールする箇所はバックアップ対象外のLUNとする必要があります。
VSSHPのインストーラはWindows版 AdvancedCopy ManagerのCD-ROM(エージェントプログラム)に格納されています。
CD-ROMドライブ:\VSSHP\win2008_x64\setup.exe
Windowsマシン2台での構成でVSSHPを利用したバックアップ運用の場合、事前に通信サービス(ETERNUS VSS Hardware Provider Communication Server サービス)の準備が必要となります。
通信サービスの準備 は「ETERNUS VSS Hardware Provider ソフトウェア説明書」の「通信サービスの準備」を参照して実施してください。
注意
ファイアウォールが有効な場合、VSSHPで使用するポート(TCP/IP)に対しても例外登録が必要です。ファイアウォールの設定変更については、各ファイアウォールのマニュアルを参照してください。
Exchangeシステム管理ツールのインストールを行います。
Exchangeサーバがクラスタ構成の場合、ExchangeサーバでStorageサーバ業務のカスタマイズを実施します。
作業の詳細については、以下のマニュアルを参照してください。
『ETERNUS SF AdvancedCopy Manager クラスタ適用ガイド』
バックアップ運用を開始する前に実施する環境設定について説明します。

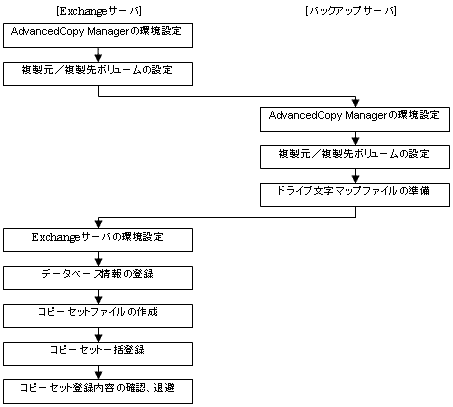

図9.45 環境設定の流れ
以下の作業を実施します。
複製元ボリューム(業務ボリューム)、複製先ボリューム(バックアップボリューム)を「12.4.1.1 swsrpsetvol(複製ボリューム情報設定コマンド)」を使用してレプリケーション機能に登録します。
登録した複製元ボリューム／複製先ボリュームの情報は、「12.4.1.2 swsrpvolinfo(複製ボリューム情報表示コマンド)」で確認することができます。
注意
業務ボリューム(*.edb、*.log、*.chk)とその複写先となるバックアップボリュームを全て登録します。
業務ボリュームを複製元ボリューム、バックアップボリュームを複製先ボリュームにします（複製元ボリューム、複製先ボリュームを逆にしないでください）。
Exchangeサーバ（複製元サーバ）を操作サーバにします（12.4.1.1 swsrpsetvol(複製ボリューム情報設定コマンド)の-oオプションの引数に「ORG」または「BOTH」を指定します）。
リストアを実施する必要があるため、uオプションを指定しないでください。
ボリュームの登録単位はパーティション単位(gXdYpZ)です。LUN単位(gXdY)で登録しないでください。
ドライブ文字マップファイルは、シャドウコピー(バックアップボリューム)に割り当てるドライブ文字(またはマウントポイント)を定義した設定ファイルです。
バックアップサーバに同一コピー元の複製(LUN単位コピー)が複数存在する場合など、コピー終了後はドライブ文字（またはマウントポイント）が外れることがあります。
このため、バックアップサーバ上でバックアップボリュームのドライブ文字を維持したい場合は「ドライブ文字マップファイル」を作成してシャドウコピー(バックアップボリューム)に割り当てるドライブ文字(またはマウントポイント)を定義します。
ドライブ文字マップファイルは以下のファイル名でバックアップサーバ上に作成してください。
環境設定ディレクトリ\etc\repl\data\EXDMAP.INI |
ドライブ文字マップファイルの記述例を以下に示します。
[DRVMAP] g1d1p1=F: g1d2p1=C:\mnt |
バックアップ処理ではドライブ文字マップファイルの設定内容に基づいてバックアップボリュームにドライブ文字を割り当てます。
設定ファイルにドライブ文字の指定がない場合やドライブ文字マップファイルの記述内容に不備がある場合(ドライブ文字が使用中である、マウントポイントに指定したディレクトリが不正である、等)はドライブ文字の割当てを行いません。
注意
ドライブ文字マップファイルでは、JIS2004で追加された環境依存文字(Unicode)は使用できません。
運用設計の結果に基づいて、Exchange Serverの設定、ストレージグループの設定を行ってください。
Service Packの適用
Windows Server 2008とExchange Server 2007の組み合わせについては、Exchange Server 2007 SP1以降でサポートしています。SP1が未適用の場合は、SP1の適用を行ってください。
EDB/CHK/LOG ファイルの配置
Exchange ServerのEDB/CHK/LOG ファイルを配置します。
詳細については、「9.2.2.2 ストレージグループの設計」を参照してください。
Exchangeシステム管理ツールの導入
バックアップサーバにExchange Serverのシステム管理ツールを必ずインストールしてください。
Service PackのレベルはExchange Serverと同一である必要があります。
12.5.1 swsrpdbinfo_ex2k3/swsrpdbinfo_exchange(Exchangeデータベース情報登録コマンド)により、管理ファイルにExchangeデータベース情報を登録します。Exchangeデータベースのバックアップ／リストアを行う前に、 Exchangeサーバ上でこのコマンドを実行して初期設定を行います。また、Exchange Serverの構成が変更された場合もこのコマンドを実行します。
例:ストレージグループFirstStorageGroupのデータベース情報を格納します(業務サーバからコマンドを実行する場合)。
C:\>set SWSTGNODE=nodeAGT C:\>C:\Win32App\AdvancedCopyManager\bin\swsrpdbinfo_exchange -evs VSVR -sgname FirstStorageGroup swsrpdbinfo_exchange successfully completed C:\> |
「9.2.3.2.2 複製元／複製先ボリュームの設定」で設定した複製元ボリュームを含んだディスクの情報と複製先ボリュームを含んだディスクの情報をセットにして、VSSHPのコピーセットの情報としてコピーセットファイルに記述します。
設定情報の確認は、VSSHPのstxvgetolu(ETERNUSディスクOLU/BOXID表示コマンド)を使用し、コピー元／コピー先デバイスの物理ディスク番号およびOLU番号を確認します。確認した情報を使用して、テキストファイルに以下のフォーマットでコピーセット情報を記載します。作成したファイルは、VSSHPが認識する所定のフォルダにVSSHPが認識するファイル名で格納するか、コマンドでファイル名(パス名)を指定して使用します。
詳細については「ETERNUS VSS Hardware Provider ソフトウェア説明書」の「コピーセットファイルの作成」を参照してください。
フォーマット(各コピーセットを1行に記載します)
コピー種("OPC”または”QOPC”),
コピーオプション(指定できません),
コピー元物理ディスク番号,
コピー先OLU,
コピー先BOXID
[コピーセットファイルの記述例]
OPC,,5,0x00c0,00E8000M9#####XXXXXXXX####YYYYYYYYYYYY## QOPC,,6,0x00c1,00E8000M9#####XXXXXXXX####YYYYYYYYYYYY## |
業務サーバでVSSHPのstxvcopyset(コピーセットファイル登録コマンド)を実行し、コピーセットファイルに記載されているコピーセット情報を一括登録します。詳細については「ETERNUS VSS Hardware Provider ソフトウェア説明書」の「コピーセット情報の登録」を参照してください。
[コピーセットファイル登録コマンドの指定方法]
stxvcopyset [-c|-r] [-file コピーセットファイル] |
※オプションの内容: ”-c : チェックのみ”、”-r : チェック実施後登録”、”-file : コピーセットファイルを絶対パスで指定”
注意
コピーセットファイル登録コマンドは、指定したファイルの内容で登録済みの内容をすべて上書きします。
万一の場合に備えて、コピーセット登録内容を確認、退避します。登録内容はExchangeサーバでVSSHPのstxvcopyprt(コピーセット登録内容表示コマンド)を実行することで確認できます。詳細については「ETERNUS VSS Hardware Provider ソフトウェア説明書」の「コピーセット登録内容表示コマンド」を参照してください。
[コピーセット登録内容の退避方法]
stxvcopyprt > [退避ファイル名(フルパス)] |
