4.2.3 マニュアルIPsec暗号(Solaris版/Windows版)

マニュアルIPsec暗号動作リソースは、送受信されるパケットに対する暗号化（マニュアルIPsec方式）動作を行う設定を行います。

「SDFWルール」又は、ネーム・スペースから、マニュアルIPsec暗号の動作リソースを作成したい「ポリシー」配下のフォルダを選択し、「編集」メニューから「新規作成」を選択し、「マニュアルIPsec」を選択します。

同じ「動作」を同一の相手ゲートウェイに対して複数のルールに適用する場合は、動作に「マニュアルIPsec（参照）」を設定し、リソース配下の「マニュアルIPsec」を参照するようにします。

本リソースは、相手暗号ゲートウェイの台数分、作成します。

名前

作成するマニュアルIPsec暗号ポリシーの名前を指定します。

ファイアウォール機能の場合、ここで設定した名前は、管理コンソール上の識別名としてだけ利用されます。

注釈

必要に応じて、マニュアルIPsec暗号ポリシーの注釈を入力します。

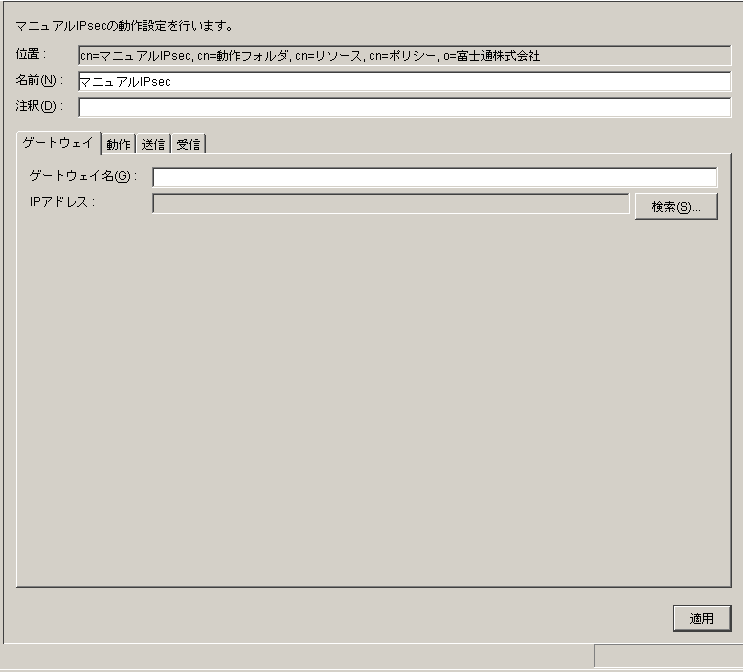

[ ゲートウェイタブ ]

ゲートウェイ名

相手ゲートウェイ名を英字で始まる 1 〜 15 文字以内の英数字、" - "（ハイフン）および " _ "（アンダーバー）で指定します。なお、マニュアルIPsec ゲートウェイ名は、定義済のホスト名、ホストグループ名、ネットワーク名、暗号ゲートウェイ名、マニュアルIPsec ゲートウェイ名、IKE ゲートウェイ名、RADIUS サーバ名、Safegate client 名、アンチウィルスサーバ名と重複しないように設定してください。

IPアドレス

相手ゲートウェイのIPアドレスを、再利用可能なIPアドレスリソースから設定します。IP アドレスは、他のマニュアルIPsec ゲートウェイおよび IKE ゲートウェイと重複しないように設定します。

注

相手ゲートウェイのIPアドレスとして指定できるIPアドレスは、種別が「IPv4:固有IPアドレス」でIPアドレスを1つのみ設定しているアドレスのみです。

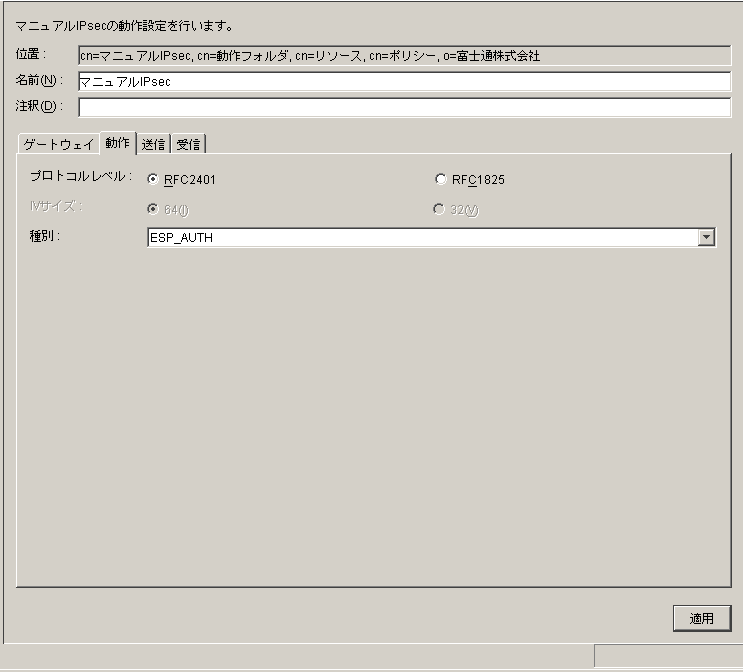

[ 動作タブ ]

プロトコルレベル

相手ゲートウェイとの通信で使用するプロトコルを選択します。本パラメタは接続対象となる相手ゲートウェイの設定と合わせる必要があります。

RFC2401 プロトコルでは、RFC1825 プロトコルと比較してメッセージ認証方式の変更、鍵交換プロトコル対応追加などが行われています。初期値は、"RFC2401 プロトコル"です。RFC1825 プロトコルと RFC2401 プロトコルには接続性がありません。RFC1825 プロトコルと RFC2401 プロトコルが記載されている資料を以下に示します。

プロトコルレベル	説明資料
RFC2401	RFC2401 〜 2406
RFC1825	RFC1825、RFC1826、RFC1827、RFC1828、RFC1829、RFC1852

IV サイズ

プロトコルレベルがRFC1825プロトコルの場合、IV サイズを 32または 64 のどちらかで指定します。初期値は "64" です。RFC2401 プロトコルの場合は設定できません（ 64 固定）。本パラメタは接続対象となる相手ゲートウェイの設定と合わせる必要があります。

種別

IPsec の動作を AH、ESP、ESP_AUTH、AH+ESP のいずれかから選択します。初期値は "ESP_AUTH" です。RFC1825 プロトコル選択時は、AH、ESP、AH+ESP だけが選択できます（ ESP_AUTH は選択できません）。この場合の初期値は "AH+ESP" です。本パラメタは、接続対象となる相手ゲートウェイの設定と合わせる必要があります。

種別	説明
AH	認証ヘッダ（ AH ）を付加します。メッセージ認証機能が使用できます。
ESP	ESP ヘッダを付加します。暗号機能が使用できます。
ESP_AUTH	ESP ヘッダを付加します。暗号機能およびメッセージ認証機能が使用できます。（RFC2401 プロトコルの場合のみ指定できます）。
AH+ESP	認証ヘッダ（ AH ）および ESP ヘッダを付加します。暗号機能およびメッセージ認証機能が使用できます。

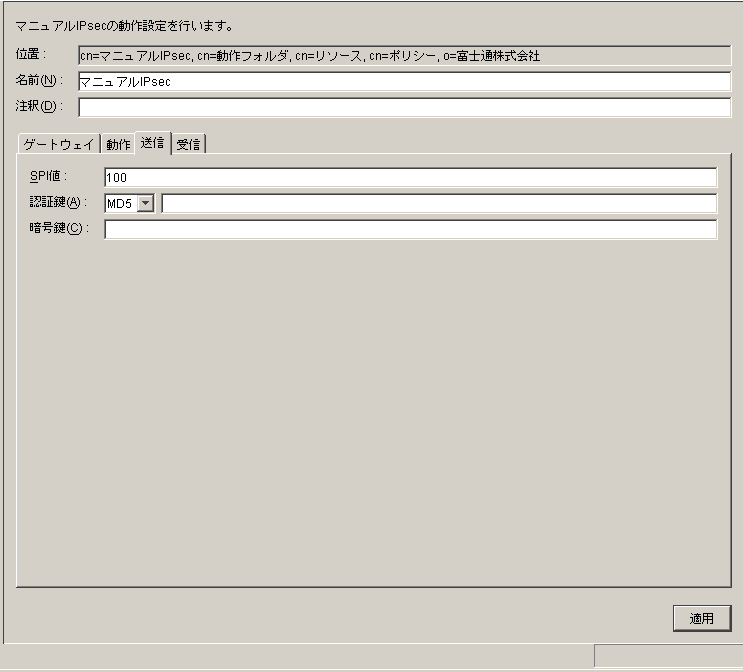

[ 送信タブ ]

SPI値

SPI 値を 16 進数で 100 から ffffffff の範囲で指定します。
本パラメタは接続対象となる相手ゲートウェイの受信 SPI値と合わせる必要があります。

認証鍵

種別が AH、ESP_AUTH、AH+ESP のいずれかの場合、認証鍵を指定します。認証のアルゴリズム（ MD5 または SHA ）および認証鍵を指定します。認証アルゴリズムの初期値は "MD5" です。指定できる認証鍵の長さは、アルゴリズムによって異なります。

アルゴリズム	認証鍵の長さ
MD5	32 けたの 16 進数（ 128 ビット）
SHA	40 けたの 16 進数（ 160 ビット）

種別が ESP の場合、本項目は設定できません。本パラメタは、接続対象となる相手ゲートウェイの受信認証鍵と合わせる必要があります。

暗号鍵

種別が ESP、ESP_AUTH、AH+ESP のいずれかの場合、暗号鍵を指定します。
暗号鍵の長さは、16 けたの 16進数（ 64 ビット）で指定します。 種別が AH の場合、本項目は設定できません。
本パラメタは、接続対象となる相手ゲートウェイの受信暗号鍵と合わせる必要があります。

[ 受信タブ ]

SPI値

SPI 値を 16 進数で 100 から ffffffff の範囲で指定します。
本パラメタは、接続対象となる相手ゲートウェイの送信SPI値と合わせる必要があります。

認証鍵

種別が AH、ESP_AUTH、AH+ESP のいずれかの場合、認証鍵を指定します。認証アルゴリズム（ MD5 または SHA ）および認証鍵を指定します。認証アルゴリズムの初期値は "MD5" です。指定できる認証鍵の長さは、アルゴリズムによって異なります。

種別が ESP の場合、本項目は設定できません。本パラメタは、接続対象となる相手ゲートウェイの送信認証鍵と合わせる必要があります。

暗号鍵

種別が ESP、ESP_AUTH、AH+ESP のいずれかの場合、暗号鍵を指定します。
暗号鍵の長さは、16 けたの 16進数（ 64 ビット）で指定します。 種別が AH の場合、本項目は設定できません。
本パラメタは、接続対象となる相手ゲートウェイの送信暗号鍵と合わせる必要があります。
