ファイアウォール機能 環境設定ガイド

4.2.4 IKE暗号(Solaris版/Windows版)

IKE暗号動作リソースは、送受信されるパケットに対する暗号化（IKE方式）動作を行う設定を行います。

「SDFWルール」又は、ネーム・スペースから、IKE暗号の動作リソースを作成したい「ポリシー」配下のフォルダを選択し、「編集」メニューから「新規作成」を選択し、「IKE」を選択します。

同じ「動作」を同一の相手ゲートウェイに対して複数のルールに適用する場合は、動作に「IKE（参照）」を設定し、リソース配下の「IKE」を参照するようにします。

本リソースは、相手暗号ゲートウェイの台数分、作成します。

名前

作成するIKE暗号ポリシーの名前を指定します。

ファイアウォール機能の場合、ここで設定した名前は、管理コンソール上の識別名としてだけ利用されます。

注釈

必要に応じて、IKE暗号ポリシーの注釈を入力します。

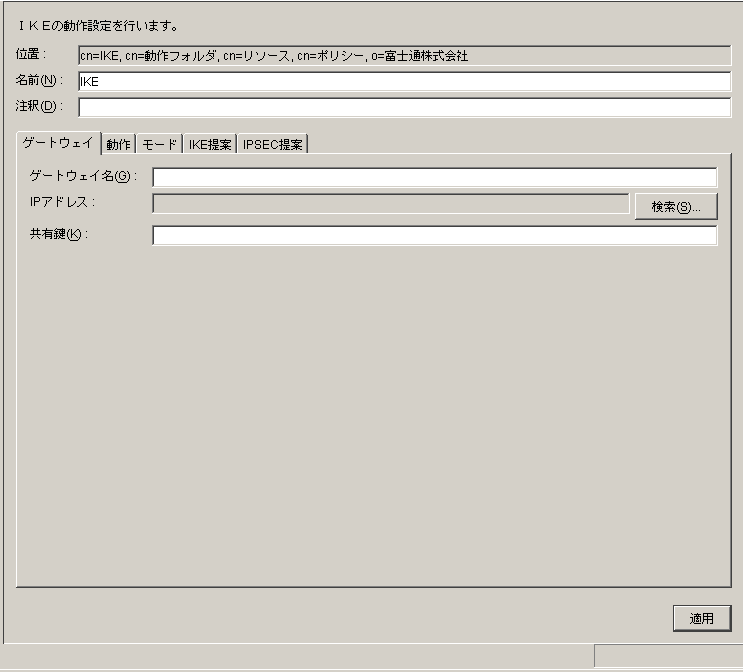

[ ゲートウェイタブ ]

ゲートウェイ名

IKE ゲートウェイ名を英字で始まる 1 〜 15 文字以内の英数字、" - "（ハイフン）および " _ "（アンダーバー）で指定します。なお、IKE ゲートウェイ名は、定義済のホスト名、ホストグループ名、ネットワーク名、暗号ゲートウェイ名、マニュアルIPsec ゲートウェイ名、IKE ゲートウェイ名、RADIUS サーバ名、Safegate client 名、アンチウィルスサーバ名と重複しないように設定してください。

IPアドレス

相手 IKE ゲートウェイの IP アドレスを、再利用可能な IP アドレスリソースから設定します。IP アドレスは、マニュアルIPsec ゲートウェイおよび他の IKE ゲートウェイと重複しないように設定します。

注

相手ゲートウェイのIPアドレスとして指定できるIPアドレスは、種別が「IPv4:固有IPアドレス」でIPアドレスを1つのみ設定しているアドレスのみです。

共有鍵

IKE ゲートウェイ間で使用する共有鍵を、16 進数表記で 1〜 64 文字で指定します。「IKE提案」の認証方式で「共有鍵」が指定された場合のみ有効となり、必ず指定しなければいけません。
本パラメタは、接続対象となる相手 IKE ゲートウェイの共有鍵と設定を合わせる必要があります。

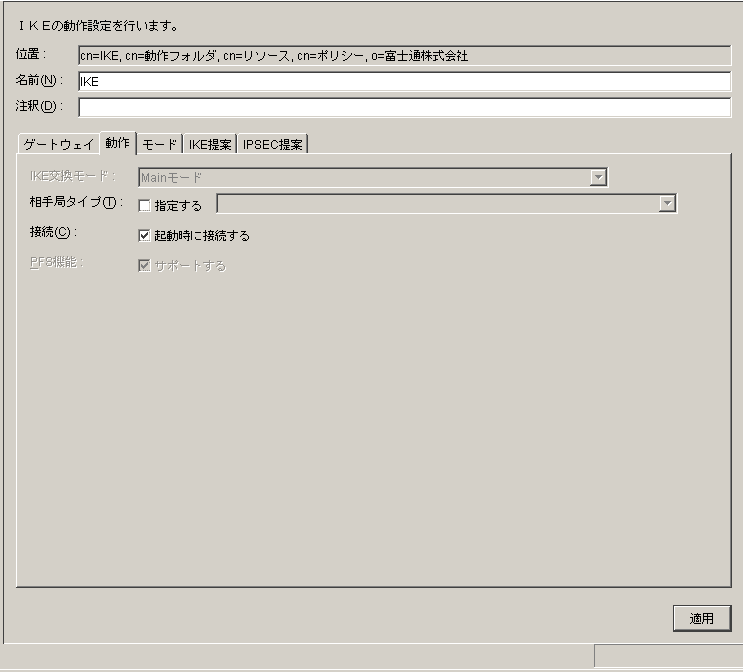

[ 動作タブ ]

IKE交換モード

Mainモード固定です。本VLにおいて、IKE交換モードの選択はできません。

相手局タイプ

相手 IKE ゲートウェイを識別するための文字列を、必要に応じて 63 文字以内の英数字、" _"（アンダースコア）、" - "（ハイフン）、" ."（ピリオド）、" @ "を使用して指定します。

注

「Safegate (Solaris版) 2.1 」と接続する場合、"S_Safegate2.1"と指定します。それ以外の場合は、指定する必要はありません。

接続

IKE ゲートウェイ起動時に、相手 IKE ゲートウェイへの自動接続を行うかどうかを指定します。
自動接続を行う場合は「起動時に接続する」チェックボックスをONにします。初期値はONです。

注

相手局タイプの設定がされている場合、本パラメタはOFF固定のため選択できません。

PFS機能

PFS機能を「サポートする」固定です。本VLにおいて、PFS機能サポート有無の指定はできません。

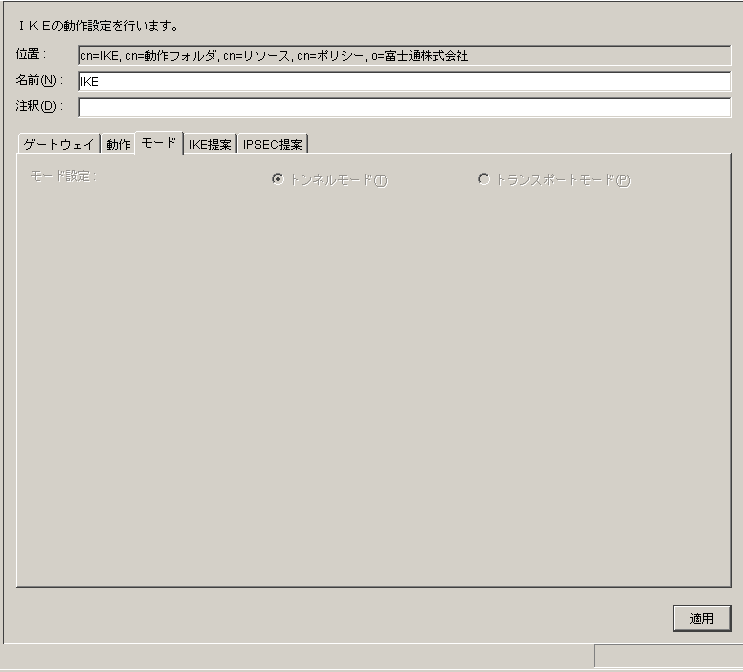

[ モードタブ ]

モード設定

「トンネルモード」固定です。本VLにおいて、モード設定の選択はできません。

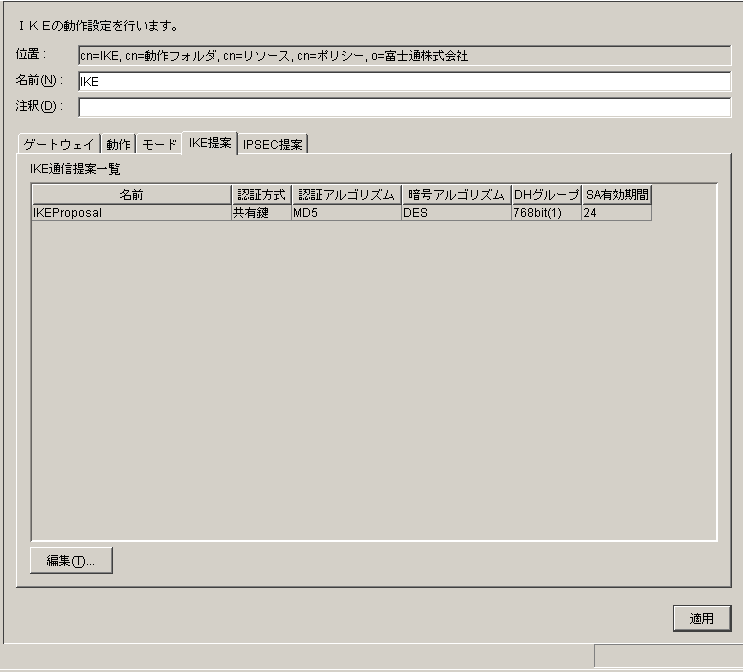

[ IKE提案タブ ]

IKEの提案（IKE鍵交換で相手ゲートウェイに提案するフェーズ1の提案属性）を一覧表示します。表示できる提案は1つのみです。

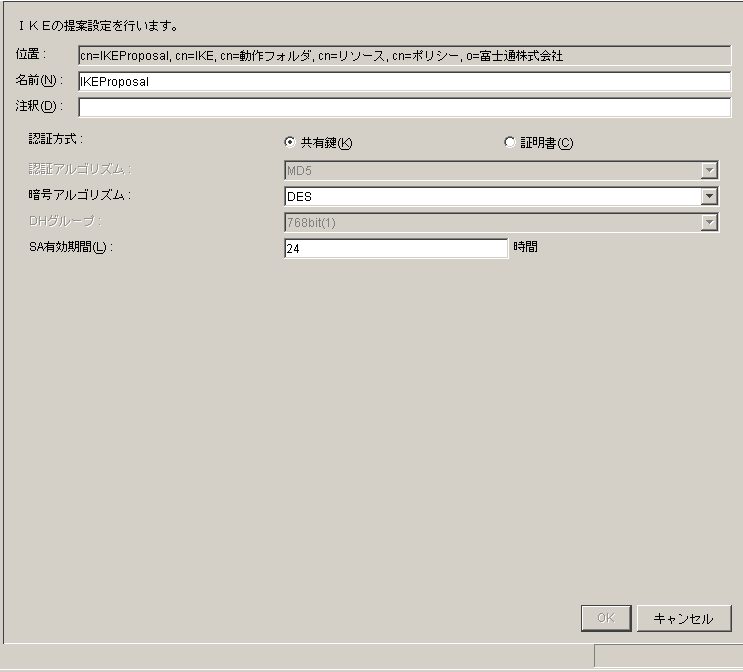

提案を編集する

提案内容を変更する場合、「編集」をクリックし、内容を編集します。

名前

「IKE提案」の名前を指定します。

注釈

必要に応じて、「IKE提案」の注釈を入力します。

認証方式

IKE ゲートウェイ間で使用する認証方式を、以下の2つから選択し指定します。

初期値は"共有鍵"です。

IKE認証方式	意味
共有鍵	「ゲートウェイ」タブで指定した共有鍵を使用
証明書	証明書を使用

証明書の環境設定については、「ファイアウォール機能 リファレンスマニュアル」の「ファイアウォール機能証明書の運用」を参照してください。

認証アルゴリズム

”MD5”固定です。本VLにおいて、認証アルゴリズムの選択はできません。

暗号アルゴリズム

IKE 通信時の暗号アルゴリズムを指定します。初期値は"DES"です。

• DES

• 3DES

• AES(128bit)

• AES(192bit)

• AES(256bit)

通信相手のゲートウェイが 「Safegate （Solaris版）2.1」 の場合は、"DES" を選択してください。

DHグループ

”768bit"固定です。本VLにおいて、DHグループの選択はできません。

SA有効期間

ISAKMP SA の有効期間を指定します。指定できる期間の範囲は 2 〜 8760 で、単位は「時間」です。初期値は "24" です。
有効期間終了後の最初の通信開始時に ISAKMP SA が再作成されます。本パラメタは SA 有効期間（ IPsec提案 ）よりも大きい値に設定する必要があり、接続対象となる相手 IKE ゲートウェイと設定を合わせる必要があります。

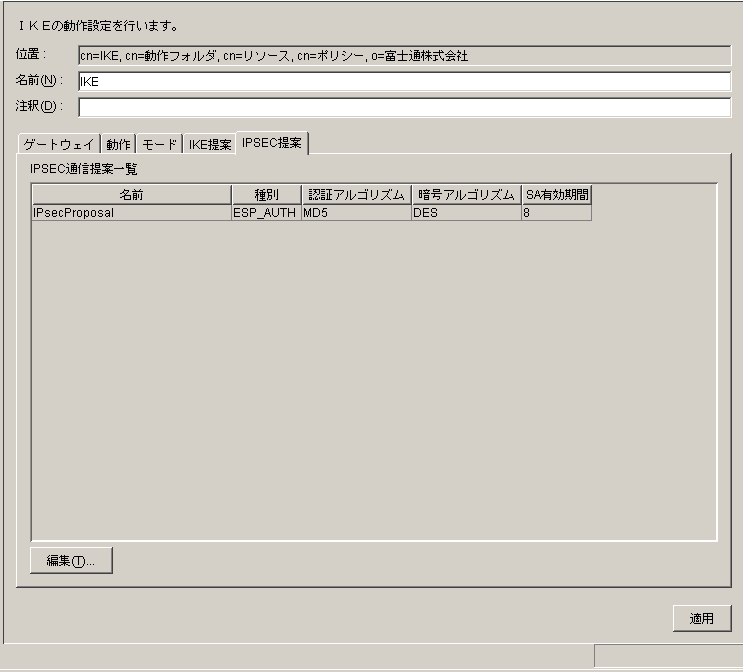

[ IPSEC提案タブ ]

IPsecの提案（IKE鍵交換で相手ゲートウェイに提案するフェーズ2の提案属性）を一覧表示します。表示できる提案は1つのみです。

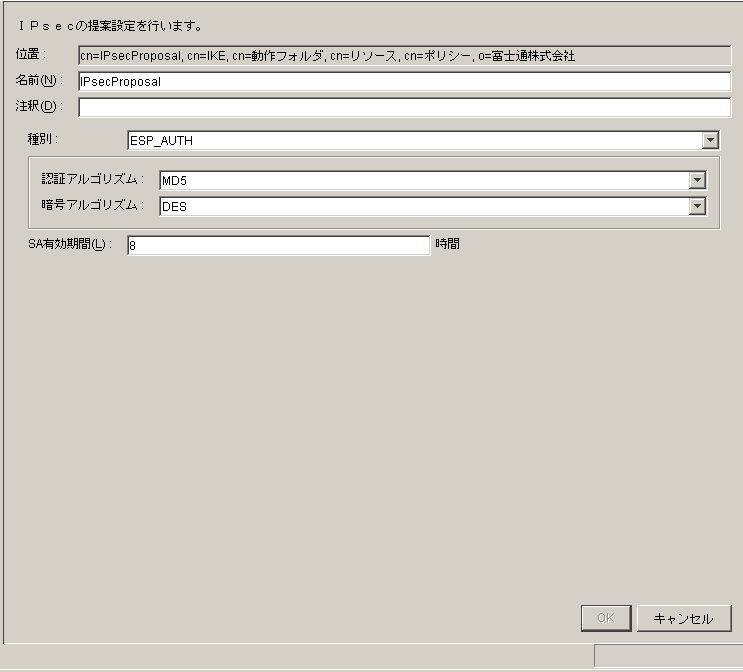

提案を編集する

提案内容を変更する場合、「編集」をクリックし、内容を編集します。

名前

「IPsec提案」の名前を指定します。

注釈

必要に応じて、「IPsec提案」の注釈を入力します。

種別

AH、ESP、ESP_AUTH、AH+ESP のいずれかから選択します。初期値は "ESP_AUTH" です。

本パラメタは、接続対象となる相手 IKE ゲートウェイの設定と合わせる必要があります。

種別	説明
AH	認証ヘッダ（ AH ）を付加します。メッセージ認証機能が使用できます。
ESP	ESP ヘッダを付加します。暗号機能が使用できます。
ESP_AUTH	ESP ヘッダを付加します。暗号機能およびメッセージ認証機能が使用できます。
AH+ESP	認証ヘッダ（ AH ）および ESP ヘッダを付加します。暗号機能およびメッセージ認証機能が使用できます。

認証アルゴリズム

種別が AH、ESP_AUTH、AH+ESP のいずれかの場合、認証アルゴリズムを指定します。種別がESPの場合、本項目は設定できません。

指定できる認証アルゴリズムは以下の通りです。初期値は "MD5" です。

• MD5 ( The MD5 Message-Digest Algorithm:RFC1321で規定)

• SHA (SECURE HASH STANDARD:FIPS PUB 180-1で規定)

本パラメタは、接続対象となる相手 IKE ゲートウェイの設定と合わせる必要があります。

暗号アルゴリズム

種別によって以下のように指定します。初期値は"DES" です。

種別	暗号アルゴリズム
認証（AH）	設定不可
暗号（ESP）	DES、3DES、AES(128bit)、AES(192bit)、またはAES(256bit)
ESP_AUTH	DES、3DES、NULL、AES(128bit)、AES(192bit)、またはAES(256bit)
AH+ESP	DES、3DES、AES(128bit)、AES(192bit)、またはAES(256bit)

種別が "ESP"または "AH+ESP" の場合、"NULL" を指定できません。本パラメタは、接続対象となる相手 IKE ゲートウェイと設定を合わせる必要があります。

備考

• DES (Data Encryption Standard)：鍵長 56ビット（ RFC2405 で規定）

• 3DES (Triple Data Encryption Standard)：鍵長 168 ビット（ RFC2451で規定）

• NULL：暗号化なし（ RFC2410 で規定）

• AES(128bit/192bit/256bit)：鍵長128ビットまたは鍵長192ビットまたは鍵長256ビット（RFC3602で規定）

SA有効期間

IPSEC SAの 有効期間を指定します。指定できる期間の範囲は1 〜 8759で、単位は「時間」です。初期値は "8" です。
有効期間終了後の最初の通信開始時に IPSEC SA が再作成されます。本パラメタはSA 有効期間（ IKE提案 ）よりも小さい値に設定する必要があります。本パラメタは、接続対象となる相手 IKE ゲートウェイと設定を合わせる必要があります。

注

認証種別、認証アルゴリズムおよび暗号アルゴリズムには、それぞれ以下の関係がありますので、設定時には注意してください。

認証種別	認証アルゴリズム	暗号アルゴリズム
AH	○	×
ESP	×	○（*1）
AH + ESP	○	○（*1）
ESP_AUTH	○	○

*1：DES、3DES、AES(128bit)、AES(192bit)、AES(256bit)から選択します。NULL は選択できません。
○：選択できる
×：選択できない
