7.1.6 DBミラーリングシステムの異常

正センタマスタノードにて、モニタデーモン起動時にモニタ管理ファイルの異常が発生した場合は、モニタデーモンの起動に失敗します。

この場合、正センタマスタノードのモニタ管理ファイルをリカバリした後に、副センタのデータベース二重化／Mirroring Controllerのサービスを起動し、Active DB GuardのRLPのオンラインを行います。その後、通常運用時の正センタのDCUの再構築手順に従って、DCUの再構築を行います。

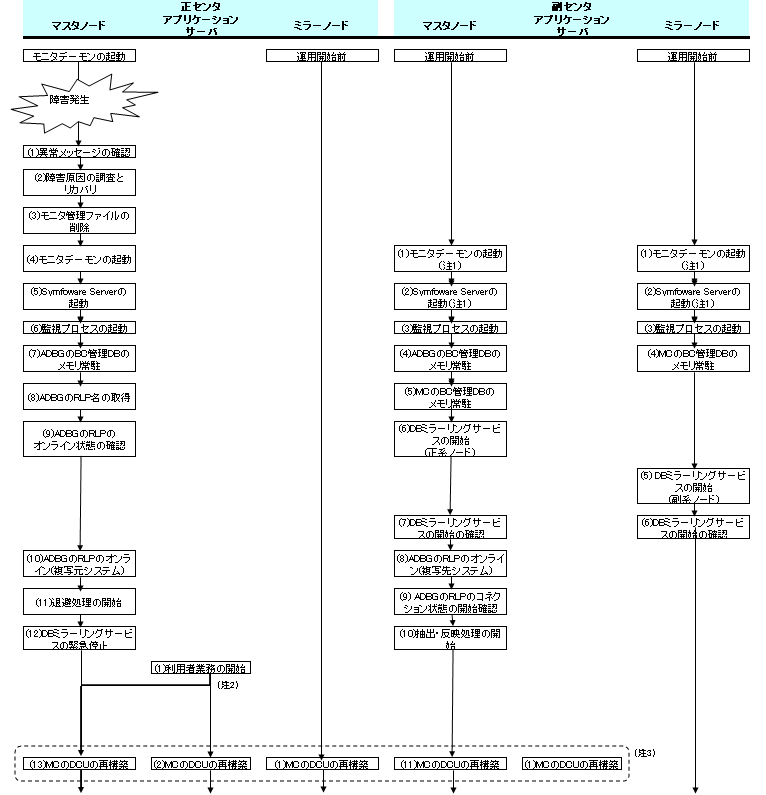

以下に、正センタマスタノードでのモニタ管理ファイルの異常からのリカバリ手順を示します。

操作の手順

注1) 起動していない場合に実施します。

注2) 利用者業務は、業務の都合で停止可能な契機まで継続可能です。

注3) 正センタのDCUの再構築を各ノードで同期して実施します。

正センタマスタノードの操作

モニタ管理ファイルがメディア障害などで異常となった場合には、以下のメッセージをシステムログに出力します。

SYMFOWARE_SYMDX: ERROR: 31060: I/O error has occurred in the monitor management file('モニタ管理ファイルのパス名'). Search information='調査情報'

SYMFOWARE_SYMDX: WARNING: 21061: I/O error has occurred in the monitor management file('モニタ管理ファイルのパス名'). Search information='調査情報'

ディスク障害などを通知するメッセージから障害の原因を調査し、リカバリを行います。
以下のいずれかを正センタマスタノードで実施し、一般ファイルに作成されているモニタ管理ファイルを削除します。
- セットアップスクリプトdxdelmonenv.shを使用する場合
  セットアップスクリプトdxdelmonenv.shを使用して削除します。
```
$ dxdelmonenv.sh [-t '作業用ディレクトリ']
```
- セットアップスクリプトdxdelmonenv.shを使用しない場合
  - 標準運用の場合はOSのコマンドを使用して削除します。
  - 標準セキュリティ運用の場合はrdbclrfコマンドを使用して削除します。
dxstartコマンドを実行して、モニタデーモンを起動します。
```
$ dxstart
```
Symfoware Serverのrdbstartコマンドを実行して、Symfoware Serverを起動します。
Connection Managerの監視プロセスを起動します。
処理性能を向上させるために、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのActive DB GuardのDSI名については、“Active DB Guard 設計・セットアップガイド”の“BC管理DBの構成”を参照してください。
rdbbcrlpコマンドのVオプション、Dオプション、およびeオプションを実行して、Active DB GuardのRLP名を取得します。
Active DB GuardのRLPの特定については、“付録C コマンド表示内容の確認”の“C.4.1 Vオプション、Dオプション、およびeオプション”を参照してください。
rdbbcrlpコマンドのVオプションおよびOオプションおよびpオプションを実行して、RLPのオンライン状態が「オンライン(online)」ではない事を確認します。
オンラインではないことの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
rdbbconlineコマンドのmオプションにcaptureを指定して実行し、Active DB GuardのRLPをオンライン(複写元システム)にします。
```
$ rdbbconline -p 'Active DB GuardのRLP名' -m capture
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態を確認します。
複写元システムでのオンラインの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
退避処理を開始します。
dxsvstopコマンドのtermオプションを実行して、DBミラーリングサービスを緊急停止します。
```
$ dxsvstop -term
```
dxinfコマンドのsオプションの実行により、DBミラーリングサービスが緊急停止していることを確認します。
DBミラーリングサービスの緊急停止の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

正センタアプリケーションサーバの操作

利用者業務を開始します。アプリケーションサーバを利用して、データベースへのアクセスを行う場合、利用者業務開始前に起動してください。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

正センタミラーノードの操作

DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタマスタノードの操作

dxstartコマンドを実行して、モニタデーモンを起動します。
```
$ dxstart
```
Symfoware Serverのrdbstartコマンドを実行して、Symfoware Serverを起動します。
Connection Managerの監視プロセスを起動します。
処理性能を向上させるために、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのActive DB GuardのDSI名については、“Active DB Guard 設計・セットアップガイド”の“BC管理DBの構成”を参照してください。
処理性能を向上させるために、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのデータベース二重化／Mirroring ControllerのDSI名については、“データベース二重化導入運用ガイド”の“DSIのメモリ常駐”または“Mirroring Controller 運用ガイド”の“DSIのメモリ常駐”を参照してください。
dxsvstartコマンドのcオプションを実行し、正系ノードのDBミラーリングサービスを開始します。
```
$ dxsvstart -c
```
dxinfコマンドのsオプションの実行により、正系ノードのDBミラーリングサービスが開始されていることを確認します。
正系ノードのDBミラーリングサービスの開始の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。
rdbbconlineコマンドのmオプションにreflectを指定して実行し、Active DB GuardのRLPをオンライン(複写先システム)にします。
```
$ rdbbconline -p 'Active DB GuardのRLP名' -m reflect
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態を確認します。
複写先システムでのオンラインの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
正センタマスタノードのActive DB GuardのRLP(複写元システム)と副センタマスタノードのActive DB GuardのRLP(複写先システム)がオンラインとなると、以下のメッセージが両システムに出力されます。
```
rdb: INFO: qdg20158i:コネクション状態を確立しました RLP名='Active DB GuardのRLP名'
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行し、RLPのコネクション状態を確認します。
コネクション状態の確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
抽出・反映処理を開始します。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタアプリケーションサーバの操作

DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタミラーノードの操作

dxstartコマンドを実行して、モニタデーモンを起動します。
```
$ dxstart
```
Symfoware Serverのrdbstartコマンドを実行して、Symfoware Serverを起動します。
Connection Managerの監視プロセスを起動します。
処理性能を向上させるために、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのデータベース二重化／Mirroring ControllerのDSI名については、“データベース二重化導入運用ガイド”の“DSIのメモリ常駐”または“Mirroring Controller 運用ガイド”の“DSIのメモリ常駐”を参照してください。
dxsvstartコマンドのrオプションを実行し、正系ノードのDBミラーリングサービスを開始します。
```
$ dxsvstart -r
```
dxinfコマンドのsオプションの実行により、副系ノードのDBミラーリングサービスが開始されていることを確認します。
副系ノードのDBミラーリングサービスの開始の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。

7.1.6.2 モニタデーモンのダウン

正センタマスタノードにて、モニタデーモンがダウンした場合は、以下のメッセージをシステムログに出力して、DBミラーリングサービスが停止します。

SYMFOWARE_SYMDX: ERROR: 31001: Failed to start the monitor daemon.

この時、DBミラーリングシステムのデータの転送の方法により、リカバリ手順が異なります。

ストレージのリモートコピー機能によるデータ転送を使用している場合

ストレージのリモートコピー機能によるデータ転送を使用している場合は、システムログに出力されたメッセージから異常原因の調査と対処を行った後に、モニタデーモンおよびDBミラーリングサービスの再起動を行います。

リカバリ手順については、データベース二重化のみを運用をしている場合の正系ノードで発生した場合と同じリカバリ手順となります。

参照

モニタデーモンのダウンのリカバリ手順については、“Mirroring Controller 運用ガイド”の“モニタデーモンのダウン”を参照してください。

TCP/IPによるデータ転送を使用している場合

TCP/IPによるデータ転送を使用している場合は、RLPが閉塞状態となり、以下のメッセージが出力されます。

rdb: ERROR: qdg20122e: RLPを閉塞しました RLP名='データベース二重化／Mirroring Controllerの複写元RLP名'

RLPが閉塞状態となるため、システムログに出力されたメッセージから異常原因の調査と対処を行った後に利用者業務を停止し、DCUの再構築をする必要があります。

リカバリの手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

7.1.6.3 Symfoware Server起動時のRLPの障害(データベース二重化／Mirroring Controller)

正センタマスタノードにて、Symfoware Server起動時にデータベース二重化／Mirroring ControllerのRLPの障害が発生した場合は、Symfoware Serverの起動は完了しますが、データベース二重化は停止します。

この場合、副センタのデータベース二重化／Mirroring Controllerのサービスを起動し、Active DB GuardのRLPのオンラインを行います。その後、通常運用時の正センタのDCUの再構築手順に従って、DCUの再構築を行います。

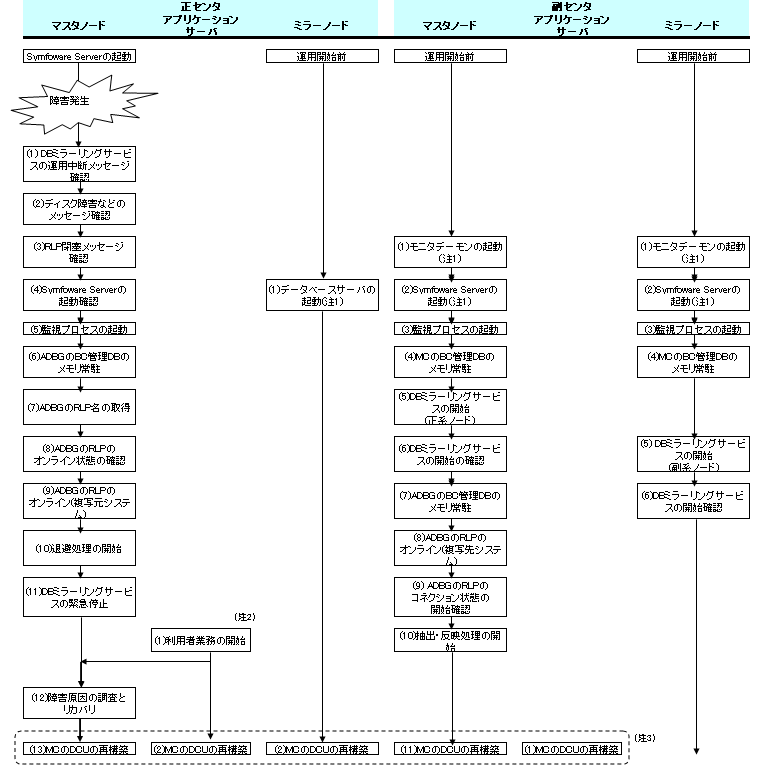

以下に、正センタマスタノードでのSymfoware Serverの起動時にデータベース二重化／Mirroring ControllerのRLPの障害からのリカバリ手順を示します。

操作の手順

注1) Symfoware Serverを起動していない場合に実施します。

注2) 利用者業務は、業務の都合で停止可能な契機まで継続可能です。

注3) 正センタのDCUの再構築を各ノードで同期して実施します。

正センタマスタノードの操作

DBミラーリングサービスの運用中断の警告メッセージを確認します。

rdb: WARNING: qdg20762w:RLPが閉塞したため DBミラーリングサービスによるデータベースの二重化を中断しました RLP名='データベース二重化／Mirroring ControllerのRLP名'

システムログから、ディスク障害などを通知するメッセージを確認します。

RLP閉塞メッセージを確認します。

rdb: ERROR: qdg20122e:RLPを閉塞しました RLP名='データベース二重化／Mirroring ControllerのRLP名'

Symfoware Serverの起動を確認します。RLP閉塞状態でも利用者業務は継続可能です。
Connection Managerの監視プロセスを起動します。
処理性能を向上させるために、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのActive DB GuardのDSI名については、“Active DB Guard 設計・セットアップガイド”の“BC管理DBの構成”を参照してください。
rdbbcrlpコマンドのVオプション、Dオプション、およびeオプションを実行して、Active DB GuardのRLP名を取得します。
Active DB GuardのRLPの特定については、“付録C コマンド表示内容の確認”の“C.4.1 Vオプション、Dオプション、およびeオプション”を参照してください。
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態が「オンライン(online)」ではない事を確認します。
オンラインではないことの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
rdbbconlineコマンドのmオプションにcaptureを指定して実行し、Active DB GuardのRLPをオンライン(複写元システム)にします。
```
$ rdbbconline -p 'Active DB GuardのRLP名' -m capture
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態を確認します。
複写元システムでのオンラインの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
退避処理を開始します。
dxsvstopコマンドのtermオプションを実行して、DBミラーリングサービスを緊急停止します。
```
$ dxsvstop -term
```
dxinfコマンドのsオプションの実行により、DBミラーリングサービスが緊急停止していることを確認します。
DBミラーリングサービスの緊急停止の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。
ディスク障害などを通知するメッセージから障害の原因を調査し、リカバリを行います。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

正センタアプリケーションサーバの操作

利用者業務を開始します。アプリケーションサーバを利用して、データベースへのアクセスを行う場合、利用者業務開始前に起動してください。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

正センタミラーノードの操作

データベースサーバの起動を行います。手順については、“5.2.1 データベースサーバの起動”を参照してください。
ただし、以下の手順は実施しないでください。
- データベース二重化／Mirroring ControllerのRLPのBC管理DBのメモリ常駐
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタマスタノードの操作

dxstartコマンドを実行して、モニタデーモンを起動します。
```
$ dxstart
```
Symfoware Serverのrdbstartコマンドを実行して、Symfoware Serverを起動します。
Connection Managerの監視プロセスを起動します。
処理性能を向上させるために、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのデータベース二重化／Mirroring ControllerのDSI名については、“データベース二重化導入運用ガイド”の“DSIのメモリ常駐”または“Mirroring Controller 運用ガイド”の“DSIのメモリ常駐”を参照してください。
dxsvstartコマンドのcオプションを実行し、正系ノードのDBミラーリングサービスを開始します。
```
$ dxsvstart -c
```
dxinfコマンドのsオプションの実行により、正系ノードのDBミラーリングサービスが開始されていることを確認します。
正系ノードのDBミラーリングサービスの開始の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。
処理性能を向上させるために、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのActive DB GuardのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのActive DB GuardのDSI名については、“Active DB Guard 設計・セットアップガイド”の“BC管理DBの構成”を参照してください。
rdbbconlineコマンドのmオプションにreflectを指定して実行し、Active DB GuardのRLPをオンライン(複写先システム)にします。
```
$ rdbbconline -p 'Active DB GuardのRLP名' -m reflect
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態を確認します。
複写先システムでのオンラインの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
正センタマスタノードのActive DB GuardのRLP(複写元システム)と副センタマスタノードのActive DB GuardのRLP(複写先システム)がオンラインとなると、以下のメッセージが両システムに出力されます。
```
rdb: INFO: qdg20158i:コネクション状態を確立しました RLP名='Active DB GuardのRLP名'
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行し、RLPのコネクション状態を確認します。
コネクション状態の確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
抽出・反映処理を開始します。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタアプリケーションサーバの操作

DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタミラーノードの操作

dxstartコマンドを実行して、モニタデーモンを起動します。
```
$ dxstart
```
Symfoware Serverのrdbstartコマンドを実行して、Symfoware Serverを起動します。
Connection Managerの監視プロセスを起動します。
処理性能を向上させるために、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリに常駐させることを推奨します。
Symfoware Serverのrdbresidentコマンドを使用して、BC管理DBのデータベース二重化／Mirroring ControllerのRLP環境に対応するDSIをメモリ常駐化します。
【参照】
メモリ常駐化を行うBC管理DBのデータベース二重化／Mirroring ControllerのDSI名については、“データベース二重化導入運用ガイド”の“DSIのメモリ常駐”または“Mirroring Controller 運用ガイド”の“DSIのメモリ常駐”を参照してください。
dxsvstartコマンドのrオプションを実行し、正系ノードのDBミラーリングサービスを開始します。
```
$ dxsvstart -r
```
dxinfコマンドのsオプションの実行により、副系ノードのDBミラーリングサービスが開始されていることを確認します。
副系ノードのDBミラーリングサービスの開始の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。

7.1.6.4 DBミラーリングサービス起動時のRLPの障害(データベース二重化／Mirroring Controller)

正センタマスタノードにて、DBミラーリングサービス起動時にデータベース二重化／Mirroring ControllerのRLPの障害が発生した場合は、DBミラーリングサービスの起動に失敗します。

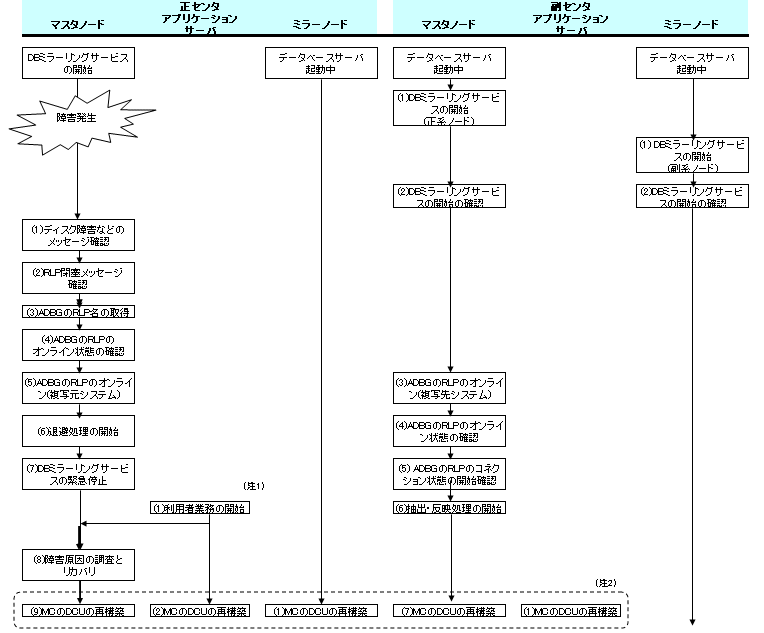

以下に、正センタマスタノードでのDBミラーリングサービス起動時のデータベース二重化／Mirroring ControllerのRLPの障害からのリカバリ手順を示します。

操作の手順

注1) 利用者業務は、業務の都合で停止可能な契機まで継続可能です。

注2) 正センタのDCUの再構築を各ノードで同期して実施します。

正センタマスタノードの操作

システムログから、ディスク障害などを通知するメッセージを確認します。

RLP閉塞メッセージを確認します。

rdb: ERROR: qdg20122e:RLPを閉塞しました RLP名=データベース二重化／Mirroring ControllerのRLP名'

rdbbcrlpコマンドのVオプション、Dオプション、およびeオプションを実行して、Active DB GuardのRLP名を取得します。
Active DB GuardのRLPの特定については、“付録C コマンド表示内容の確認”の“C.4.1 Vオプション、Dオプション、およびeオプション”を参照してください。
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態が「オンライン(online)」ではない事を確認します。
オンラインではないことの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
rdbbconlineコマンドのmオプションにcaptureを指定して実行し、Active DB GuardのRLPをオンライン(複写元システム)にします。
```
$ rdbbconline -p 'Active DB GuardのRLP名' -m capture
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態を確認します。
複写元システムでのオンラインの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
退避処理を開始します。
dxsvstopコマンドのtermオプションを実行して、DBミラーリングサービスを緊急停止します。
```
$ dxsvstop -term
```
dxinfコマンドのsオプションの実行により、DBミラーリングサービスが緊急停止していることを確認します。
DBミラーリングサービスの緊急停止の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。
ディスク障害などを通知するメッセージから障害の原因を調査し、リカバリを行います。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

正センタアプリケーションサーバの操作

利用者業務を開始します。アプリケーションサーバを利用して、データベースへのアクセスを行う場合、利用者業務開始前に起動してください。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

正センタミラーノードの操作

DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタマスタノードの操作

dxsvstartコマンドのcオプションを実行し、正系ノードのDBミラーリングサービスを開始します。
```
$ dxsvstart -c
```
dxinfコマンドのsオプションの実行により、正系ノードのDBミラーリングサービスが開始されていることを確認します。
正系ノードのDBミラーリングサービスの開始の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。
rdbbconlineコマンドのmオプションにreflectを指定して実行し、Active DB GuardのRLPをオンライン(複写先システム)にします。
```
$ rdbbconline -p 'Active DB GuardのRLP名' -m reflect
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行して、RLPのオンライン状態を確認します。
複写先システムでのオンラインの確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
正センタマスタノードのActive DB GuardのRLP(複写元システム)と副センタマスタノードのActive DB GuardのRLP(複写先システム)がオンラインとなると、以下のメッセージが両システムに出力されます。
```
rdb: INFO: qdg20158i:コネクション状態を確立しました RLP名='Active DB GuardのRLP名'
```
rdbbcrlpコマンドのVオプション、Oオプション、およびpオプションを実行し、RLPのコネクション状態を確認します。
コネクション状態の確認については、“付録C コマンド表示内容の確認”の“C.4.2 Vオプション、Oオプション、およびpオプション”を参照してください。
抽出・反映処理を開始します。
DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタアプリケーションサーバの操作

DCUの再構築を行います。手順については、“7.5.3.1 正センタのDCUの再構築”を参照してください。

副センタミラーノードの操作

dxsvstartコマンドのrオプションを実行し、正系ノードのDBミラーリングサービスを開始します。
```
$ dxsvstart -r
```
dxinfコマンドのsオプションの実行により、副系ノードのDBミラーリングサービスが開始されていることを確認します。
副系ノードのDBミラーリングサービスの開始の確認については、“付録C コマンド表示内容の確認”の“C.1.2 sオプション”を参照してください。
