NETSTAGE/Ft説明書

4.1.3 VCP/Hの通信環境定義

VCP/Hの通信環境定義について、以下の順に概要を説明します。

• VCP/Hの通信環境定義の構成
• VCP/Hの通信環境定義の参照関係

VCP/Hの定義文の詳細については、“4.5 VCP/Hの定義”を参照してください。

4.1.3.1 通信環境定義の構成

VCP/Hの通信環境定義は、テキストファイルに記述し、以下のディレクトリに格納します。

VCP/Hの通信環境定義には、以下の定義ファイルがあり、各通信環境定義を定義します。

• fnahparmファイル
  • グループ定義
  • 自ホストシステム定義
  • 相手ホストシステム定義
  • PU定義
  • LU定義
• servicesファイル
  • サービス定義

図 4.6にVCP/Hの通信環境定義ファイルの構成を示します。

[図 4.6 VCP/Hの通信環境定義の構成]

VCP/Hの各定義ファイルのオペランドと記述順番について説明します。

■端末構成定義ファイル

端末構成定義ファイルに定義する定義文の一覧を表 4.3に、定義文の記述順番を図 4.7に示します。

[表 4.3 端末構成定義ファイルの定義文一覧]

定義文	内容	定義ファイル作成の必要性	定義文数上限値
vgroup	グループを定義します。	必須	10
vsaddr	自ホストシステム情報を定義します。	必須	1024
vpath	相手ホストシステム情報を定義します。	必須	1024
vpu	PU情報を定義します。	必須	1024
vlu	LU情報を定義します。	必須	1024

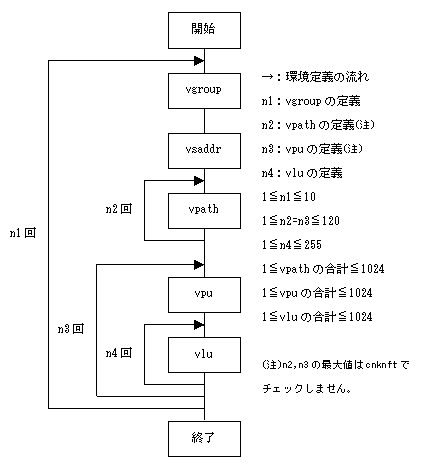

[図 4.7 端末構成定義ファイルの定義文の記述順番]

各オペランドの説明を次に示します。

◆vgroup

vgroup定義文は、システムで一意なグループ名を指定します。

• グループ名:name

◆vsaddr

vsaddr定義文は、自ホストシステムの以下の情報を定義します。

• 自ホストシステム名:SH
• 自サービス名:service
• 通信パス手順:type

◆vpath

vpath定義文は、相手ホストシステムの以下の情報を定義します。

• 相手ホストシステム名:DH
• 相手サービス名:service
• オプション名:option
• 送信最大セグメント長:segment
• アクティブフラグ:IStatus
• 自動復旧リトライ間隔:rtytim
• 自動復旧リトライ回数:rtycnt
• 発着呼指定:call
• アクティブ時間:acttim
• 使用PU名:puname
• アクティブ時発着呼指定:strcall

◆vpu

vpu定義文は、以下のPU情報を定義します。

• PU名:name
• 応答待ち時間:resptim
• アクティブフラグ:IStatus
• ノードIDのブロック番号:idblk
• ノードIDのID番号:idnum
• 使用通信パス名:pathname

◆vlu

vlu定義文は、以下のLU情報を定義します。

• LU名:name
• 1次局LU番号:pluno
• 2次局LU番号:sluno
• サービス名:service
• 応答待ち時間:resptim
• アクティブフラグ:IStatus

■サービス情報定義ファイル

サービス情報定義ファイルは、通信相手LUとの接続に関するセションパラメタを定義します。なお、サービス情報定義ファイルには定義文名は存在しません。

各オペランドの説明を次に示します。

• サービス名:service
• SSCPデータ送信有無:sscpdata

4.1.3.2 通信環境定義の参照関係

VCP/Hの通信環境定義内における参照関係について説明します。

VCP/Hの各定義文は、定義文の配置順序または名前による参照関係をもちます。

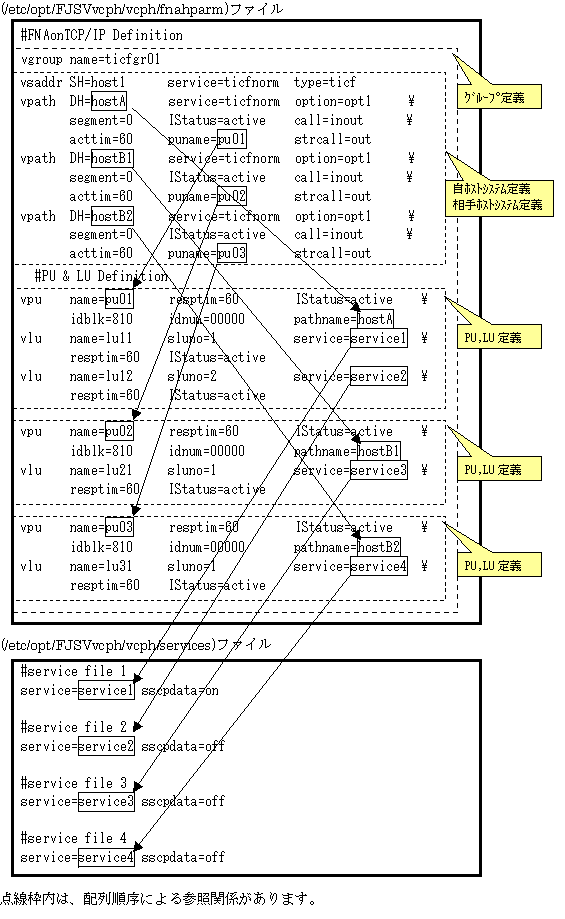

図 4.8に定義文の参照関係を示します。

[図 4.8 VCP/Hの定義文の参照関係]
