第3部 使用手引> 第9章 管理コンソール画面

9.2 定義画面

9.2.1 画面構成

定義画面は、「管理コンソール画面」の「コンソール定義」タブの「定義画面」ボタンから起動します。

起動すると以下の定義画面が表示されます。

定義画面は、以下から構成されます。

項番

構成要素

説明

(1)

ツールバー

以下のメニューがあります。

  • コンソール定義を保存
    • マスタコンソール定義への保存を行います。
  • コンソール定義をリロード
    • マスタコンソール定義をリロードします。
  • 新規コンソール
    • 新規にコンソール画面を開きます。
  • スケジュールレポート登録
    • 定期レポート登録画面を開きます。
  • マニュアル
    • ユーザーズガイド(本マニュアル)を開きます。
  • 定義画面ヘルプ
    • ユーザーズガイドの定義画面使用手引部分(本章)を直接開きます。

(2)

ツリー表示域

Systemwalker Service Quality Coordinatorの環境構成がツリー形式で表示されます。

(3)

設定画面表示域

各情報を入力するための設定画面が表示されます。

9.2.1.1 定義画面ツリー説明

定義画面ツリーは以下のように段階的に表示されます。

段階

説明

Topツリー

定義画面を開いた初期段階での表示状態です。

ツリーのrootであるSettingsから、システムグループまでが表示されます。

システムグループのノードを選択すると、システムグループツリーに切り替わります。

システムグループツリー

システムグループから、配下のProxy ManagerとAgentまでが表示されます。

先頭には前段階のツリーに戻るBackノードが表示されます。

Proxy ManagerまたはAgentノードを選択すると、Proxy ManagerツリーまたはAgentツリーに切り替わります。

Proxy Managerツリー

Proxy Manager またはAgentから、配下の管理構成全てが表示されます。

(Storageに関しては、AffinityGroupおよびRAIDGroupも段階分けされます。)

先頭には前段階のツリーに戻るBackノードが表示されます。

Agentツリー

ツリーを構成するノードは、以下のアイコンで表示されます。

アイコン

意味

定義画面機能(ツリーのroot)を表します。

前段階のツリーに戻ることを表します。

情報をまとめて格納するフォルダを表します。

システムグループを表します。

Proxy Manager, およびAgentなどの、単体のサーバを表します。

各ミドルウェアなどで定義されているインスタンスを表します。

　

情報の設定を行うノードであることを表します。

関連ツールを表します。

9.2.2 基本的な操作方法

左側の定義画面ツリーで情報の設定を行うノードを選択し、右側の設定画面で情報を入力します。

各設定画面には、幾つかの操作ボタンが配置されています。

各ボタンの共通の動作を以下に示します。

ボタン

動作

追加

構成定義を新規追加するために、初期状態の情報画面を開きます。

編集

既存の構成定義を編集するために、既存情報が入った情報画面を開きます。

削除

構成定義を削除します。削除の問い合わせに対し、OKをクリックすると、削除された情報は適用されます。

同時に開いているコンソール画面のツリーには自動では反映されません。

「7.3.1.1 モニタツリーのリロード」または「7.4.1.1 ドリルダウンツリーのリロード」に従ってリロードしてください。

表示

情報表示画面を開きます。

適用

情報の入力を完了し、画面を閉じます。

このタイミングで、追加・変更された情報はローカルコンソール定義に適用されます。

同時に開いているコンソール画面のツリーには自動では反映されません。

「7.3.1.1 モニタツリーのリロード」または「7.4.1.1 ドリルダウンツリーのリロード」に従ってリロードしてください。

リセット

入力した情報を、画面を開いた時の状態に戻します。

キャンセル

情報の入力をキャンセルし、画面を閉じます。

閉じる

参照を終了し、画面を閉じます。

9.2.3 設定項目

定義画面ツリーのノードごとに設定項目について説明します。

ツリー構成

説明個所

Settings

―

ConfigurationSettings

「9.2.3.1 管理構成定義(ConfigurationSettings)」

　

SystemGroups

「9.2.3.1.1 SystemGroups」

　

ProxyManagers

「9.2.3.1.2 ProxyManagers」

　

RelationTools

「9.2.3.1.4 RelationTools」

ManagedObject

―

　

ResponseCondition

―

　

WebSites

「9.2.3.1.6 WebSites」

　

Resources(URL)

「9.2.3.1.7 Resources(URL)」

ServiceCondition

―

　

HTTP

「9.2.3.1.8 HTTP/PORT/DNS/SMTP」

PORT

DNS

SMTP

Agents

「9.2.3.1.3 Agents」

　

RelationTools

「9.2.3.1.4 RelationTools」

ManagedObject

―

　

各種インスタンス

―

　

Resources

「9.2.3.1.5 Resources」

Interstage(TxnAnalysis)

―

　

ワークユニット

―

　

TxnIDs

「9.2.3.1.9 TxnIDs」

UnregisterdAgents

「9.2.3.2 未登録Agent情報(UnregisteredAgents)」

9.2.3.1 管理構成定義(ConfigurationSettings)

定義画面ツリーのConfigurationSettingsフォルダ配下では、管理対象の構成情報について設定します。

9.2.3.1.1 SystemGroups

システムグループを登録します。

システムグループとは、管理対象システムを構成する複数のサーバをまとめて管理するためのグループです。

モニタやレポートにおいて、表示単位として指定します。

管理するサーバは、必ずどこかのグループに属する必要があります。

以下にシステムグループ設定画面を示します。

追加ボタンを押して表示されるシステムグループ情報画面にて、システムグループに関する情報を設定します。

ノード名

設定項目名

設定内容

SystemGroups

システムグループ名

システムグループを識別するための表示名を設定してください。

管理構成内で一意になるように設定してください。ただし、Agent名やProxyManager名と重なるのは構いません。

Shift-JISコードの以下の文字が使用できます。
・全角文字
・半角英数字
・半角記号(ただし\:,<>"$'[]=&以外)

長さの制限は、半角全角に係わらず64文字以内です。

システムグループを登録すると、そのフォルダ配下に、ProxyManagers、Agentsのフォルダが生成されます。

9.2.3.1.2 ProxyManagers

管理対象のProxy Managerを登録します。

エンドユーザレスポンス情報およびサービス稼働情報を収集しない場合は、このフォルダは設定する必要ありません。

Proxy ManagerではなくManagerで情報を収集する場合は、ManagerをProxy Managerとして登録します。

Proxy Managerの登録は、Agentのシステムグループ振り分け画面でも簡単に行うことができます。「9.4.3 未登録Agent情報(UnregisteredAgents)」を参照してください。ただし、Pull運用を行っている場合はAgentのシステムグループ振り分け画面は使用できません。当画面を使用してください。

以下にProxy Manager設定画面を示します。

追加ボタンを押して表示されるProxy Manager情報画面にて、Proxy Managerに関する情報を設定します。

ノード名

設定項目名

設定内容

ProxyManagers

ProxyManager名

Proxy Managerを識別するための表示名を設定してください。

管理構成内で一意になるように設定してください。ただし、システムグループ名やAgent名と重なるのは構いません。

Shift-JISコードの以下の文字が使用できます。
・全角文字
・半角英数字
・半角記号(ただし\:,<>"$'[]=&以外)

長さの制限は、半角全角に係わらず64文字以内です。

システム名

Proxy Managerの識別名を設定してください。

1つのグループ内で重複して登録することはできませんが、異なるグループには同じシステム名を登録することが可能です。

1つのProxy Managerが複数の業務で使用されていた場合、業務ごとにシステムグループを作成し、それぞれのシステムグループに同一のProxy Managerを登録することが可能です。ただし、ProxyManager名(表示名)は異なる文字列を指定してください。

識別名は、ポリシー適用コマンドsqcSetPolicyで表示される名前です。ポリシー適用コマンドの詳細については、「第16章 収集ポリシーの作成と適用」を参照してください。

次に、個別取得、または一括取得ボタンを押して、管理対象のProxy Managerから、管理するための構成情報の取得を行います。構成情報の取得が正常に行われた場合、取得した日時がボタンの左側に表示されます。

構成情報の取得に失敗した場合、取得日付は更新されません。システム名が正しいか、および、Proxy Managerでの収集ポリシーの作成と適用が正しく済んでいるか確認してください。

構成情報取得処理のウィンドウに以下のメッセージが表示された場合、次のことが考えられます。

couldn't open socket: connection timed out

構成情報の取得を行うと、取得を行ったProxy Managerの配下にManagedObjectというフォルダが生成されます。

ManagedObjectフォルダ配下には、Proxy Managerの収集対象となっている以下の構成が表示されます。

エンドユーザレスポンス情報

サービス稼動情報

ここで、取得する構成情報とは、「第16章 収集ポリシーの作成と適用」で説明する「管理対象構成情報(レスポンス・稼働管理対象構成情報)」を指します。したがって、「第16章 収集ポリシーの作成と適用」で説明する収集ポリシーの作成と適用の作業を、Manager上またはProxy Manager上で、事前に実施しておく必要があります。

また、収集ポリシーの作成と適用を行うごとに、ここで説明する取得の操作が必要です。

Pull運用の場合は、上記画面のみの設定では構成情報を取得することができないため、事前に作業が必要になります。以下に示す作業を手作業で実施した後、定義画面の個別取得、または一括取得ボタンを押してください。

手順 - 管理対象サーバ上の管理対象構成情報ファイルを、運用管理クライアント上にコピーする。

9.2.3.1.3 Agents

管理対象のAgentを登録します。

Agentの登録は、Agentのシステムグループ振り分け画面でも簡単に行うことができます。「9.4.3 未登録Agent情報(UnregisteredAgents)」を参照してください。ただし、Pull運用を行っている場合はAgentのシステムグループ振り分け画面は使用できません。当画面を使用してください。

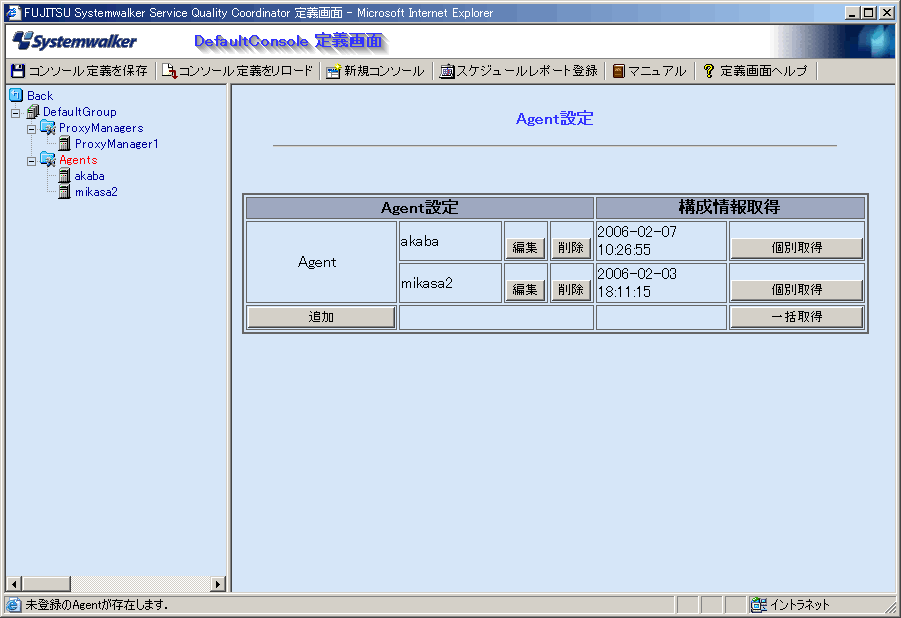

以下に、Agent設定画面を示します。

追加ボタンを押して表示されるAgent情報画面にて、Agentに関する情報を設定します。

ノード名

設定項目名

設定内容

Agents

Agent名

Agentを識別するための表示名を設定してください。

管理構成内で一意になるように設定してください。ただし、システムグループ名やProxyManager名と重なるのは構いません。

Shift-JISコードの以下の文字が使用できます。
・全角文字
・半角英数字
・半角記号(ただし\:,<>"$'[]=&以外)

長さの制限は、半角全角に係わらず64文字以内です。

システム名

Agentの識別名を設定してください。

1つのグループ内で重複して登録することはできませんが、異なるグループには同じシステム名を登録することが可能です。

1つのAgentが複数の業務で使用されていた場合、業務ごとにシステムグループを作成し、それぞれのシステムグループに同一のAgentを登録することが可能です。ただし、Agent名(表示名)は異なる文字列を指定してください。

識別名は、ポリシー適用コマンドsqcSetPolicyで表示される名前です。ポリシー適用コマンドの詳細については、「第16章 収集ポリシーの作成と適用」を参照してください。

Agentがクラスタ運用の場合は、物理ホスト名または物理IPアドレスを指定してください。

次に、個別取得、または一括取得ボタンを押して、管理対象のAgentから、管理するための構成情報の取得を行います。

構成情報の取得が正常に行われた場合、取得した日時がボタンの左側に表示されます。

構成情報の取得に失敗した場合、取得日付は更新されません。システム名が正しいか、および、Agentでの収集ポリシーの作成と適用が正しく済んでいるか確認してください。

構成情報取得処理のウィンドウに以下のメッセージが表示された場合、次のことが考えられます。

Couldn't open socket: connection timed out

構成情報の取得を行うと、取得を行ったAgentの配下にManagedObjectというフォルダが生成されます。

ManagedObjectフォルダ内には、Agentの収集対象となっている構成が表示されます。

ここで取得する構成情報とは、「第16章 収集ポリシーの作成と適用」で説明する「管理対象構成情報(リソース構成情報)」を指します。したがって、「第16章 収集ポリシーの作成と適用」で説明する収集ポリシーの作成と適用の作業を、Agent上で、事前に実施しておく必要があります。

また、収集ポリシーの作成と適用を行うごとに、ここで説明する取得の操作が必要です。

Pull運用の場合は、上記画面のみの設定では構成情報を取得することができないため、事前に作業が必要になります。以下に示す作業を手作業で実施した後、定義画面の個別取得、または一括取得ボタンを押してください。

手順 - 管理対象サーバ上の管理対象構成情報ファイルを、運用管理クライアント上にコピーする。

9.2.3.1.4 RelationTools

Proxy Manager、およびAgentが登録されると、そのフォルダ配下に、RelationToolsというフォルダが生成されます。

本製品のドリルダウン表示から、関連ツール(URL呼び出し可能なツール)を呼び出したい場合に、このフォルダを設定してください。

以下に、関連ツール設定画面を示します。

追加ボタンを押して表示される関連ツール情報画面にて、関連ツールに関する情報を設定します。

ノード名

設定項目名

設定内容

RelationTools

関連ツール名

ツールを識別するための表示名を設定してください。

Shift-JISコードの以下の文字が使用できます。
・全角文字
・半角英数字
・半角記号(ただし\:,<>"$'[]=&以外)

長さの制限は、半角全角に係わらず64文字以内です。

URL

呼び出すURLを設定してください。

9.2.3.1.5 Resources

本製品のドリルダウン表示で、標準で用意された表示単位よりも特定のリソースに絞り込んだコンテンツの表示を行う際に定義します。

ドリルダウン機能でのリソース表示については、「7.4.2.3 リソース表示」を参照してください。

以下に、リソース設定画面を示します。

追加ボタンを押して表示されるリソース情報画面にて、リソースに関する情報を設定します。

ノード名

設定項目名

設定内容

Resources

リソース名

リソースを識別するための表示名を設定してください。

対象Resourcesフォルダ内で一意になるように設定してください。

Shift-JISコードの以下の文字が使用できます。
・全角文字
・半角英数字
・半角記号(ただし\,<>"$'[]=&以外)

長さの制限は、半角全角に係わらず64文字以内です。

リソースID

リソースで絞り込んだ表示を行いたいドリルダウンコンテンツの、リソースIDカラムに表示されている文字列です。

なお、リソースIDが ":"(コロン)で繋がれた複数の文字列で構成されている、かつ、その繋がれた文字列が、ドリルダウンツリー上のManagedObjectノードから目的のノードまでの間に、インスタンスを表すノードとして出現している場合は、その出現しているインスタンスノード以降の文字列を指定します。

例)

"RDBSAR_ED" を選択した場合、ドリルダウンコンテンツのリソースIDカラムに以下の文字列が表示されている。

かつ、ツリー上にインスタンスを表すノードとして"CENTRIC" が出現。

この場合、"CENTRIC" 以降の "RDBII_DICTIONARY" や "SYSTEMWALKER_DB" を指定する。

リソースIDは、前方一致でフィルタリングされます。

全てを指定せずに、一致させたい部分までを指定することができます。

リソースIDは対象Resourcesフォルダ内で一意になるように設定してください。

半角英数字、半角記号(ただし\,<>"$'[]=&以外)が使用できます。長さの制限は、64文字以内です。

9.2.3.1.6 WebSites

構成情報の取得により、Proxy Managerから取得した、エンドユーザレスポンス管理の構成情報を確認できます。

当ノードは、「第16章 収集ポリシーの作成と適用」で説明する「管理対象構成情報(レスポンス稼働管理対象構成情報)」を定義していない場合表示されません。

以下にWebサイト稼動状況画面を示します。

表示ボタンを押して表示されるWebサイト情報画面にて、Webサイトに関する情報を表示します。

ノード名

表示項目名

表示内容

WebSites

サイト名

Manager上またはProxy Manager上で、エンドユーザレスポンス管理で定義したサイト名が表示されます。

9.2.3.1.7 Resources(URL)

本製品のドリルダウン表示で、標準で用意された表示単位よりも、さらに、特定のリソースにて絞り込んだコンテンツの表示を行う際に定義します。

特定のリソースには、ダウンロードが完了となった(Webページを表示するときにエラーとなっていない、もしくは、表示を中断していない)WebページのURLを設定します。

ドリルダウン機能でのリソース表示については、「7.4.2.3 リソース表示」を参照してください。

以下に、リソース(URL)設定画面を示します。

追加ボタンを押して表示されるリソース(URL)情報画面にて、リソースに関する情報を設定します。

ノード名

設定項目名

設定内容

Resources(URL)

リソース名

リソースを識別するための表示名を設定してください。

対象Resourcesフォルダ内で一意になるように設定してください。

Shift-JISコードの以下の文字が使用できます。
・全角文字
・半角英数字
・半角記号(ただし\,<>"$'[]=&以外)

長さの制限は、半角全角に係わらず64文字以内です。

リソースID（URL1）

通常、URL1のみURLを設定してください。

しかし、以下の例のように、異なるURLでも同一のWebページを指す場合があります。

例)

http://www.fujitsu.com/SQC/

http://www.fujitsu.com/SQC/index.html

これらの2つのURLを、1つのWebページとして合算し、参照したい場合にURL1に加え、URL2を使用し、以下のように設定をします。

URL1 : /SQC/

URL2 : /SQC/index.html

半角英数字、半角記号(ただし$\"'[]<>=&^|{}()#*;?,以外)が使用できます。長さの制限は、64文字以内です。

リソースID(URL2)

9.2.3.1.8 HTTP/PORT/DNS/SMTP

構成情報の取得により、Proxy Managerから取得した、サービス稼動管理の構成情報を確認できます。

当ノードは、「第16章 収集ポリシーの作成と適用」で説明する「管理対象構成情報(レスポンス稼働管理対象構成情報)」を定義していない場合表示されません。

以下に、サービス稼動状況画面を示します。

表示ボタンを押して表示されるサービス情報画面にて、サービスに関する情報を表示します。

ノード名

表示項目名

表示内容

HTTP

IPアドレス

Manager上またはProxy Manager上で、HTTPサービス稼働管理で定義したIPアドレスが表示されます。

サービス監視対象URL

Manager上またはProxy Manager上で、HTTPサービス稼働管理で定義したサービス監視対象URLが表示されます。

PORT

IPアドレス

Manager上またはProxy Manager上で、PORTサービス稼働管理で定義したIPアドレスが表示されます。

ポート

Manager上またはProxy Manager上で、PORTサービス稼働管理で定義したポートが表示されます。

DNS

IPアドレス

Manager上またはProxy Manager上で、DNSサービス稼働管理で定義したIPアドレスが表示されます。

ポート

Manager上またはProxy Manager上で、DNSサービス稼働管理で定義したポートが表示されます。

DNS解決ホスト名

Manager上またはProxy Manager上で、DNSサービス稼働管理で定義したDNS解決ホスト名が表示されます。

SMTP

IPアドレス

Manager上またはProxy Manager上で、SMTPサービス稼働管理で定義したIPアドレスが表示されます。

ポート

Manager上またはProxy Manager上で、SMTPサービス稼働管理で定義したポートが表示されます。

9.2.3.1.9 TxnIDs

本製品のドリルダウン表示で、Interstage(TxnAnalysis)ノードから、トランザクション内訳分析表示を行う際に、特定のトランザクションIDにて絞り込んだコンテンツの表示を行う際に定義します。

トランザクション内訳分析の概要については、「6.1.1 トランザクション内訳分析」および「7.4.3.3 トランザクション内訳分析」を参照してください。

以下に、トランザクションID設定画面を示します。

追加ボタンを押して表示されるトランザクションID情報画面にて、トランザクションIDに関する情報を設定します。

ノード名

設定項目名

設定内容

TxnIDs

トランザクションID

トランザクションIDには、上位階層のワークユニットノードを選択して表示された、複数のトランザクションの中から、参照したいトランザクションのIDを確認し、設定します。

ワークユニットノードを選択して表示されたコンテンツの、リソースIDカラムに表示されているリソースIDから、トランザクションID部分を抜き出して指定してください。

「ワークユニット名:トランザクションID:コンポーネントタイプ:〜」

トランザクションIDは、以下のような形式となります。

「トランザクション番号(プロセスID)」

トランザクション番号部分は、プロセス内での連番となります。ワークユニットのプロセス多重度を2以上に設定していた場合、トランザクション番号部分が重複する可能性がありますので、プロセスID部分も指定してください。

トランザクションIDおよびそれ以降のリソースIDは、前方一致でフィルタリングされます。トランザクションIDに続けて、以降のコンポーネントタイプなどを指定することもできます。

トランザクションIDは対象TxnIDsフォルダ内で一意になるように設定してください。

半角英数字、半角記号(ただし\,<>"$'[]=&以外)が使用できます。長さの制限は、64文字以内です。

9.2.3.1.10 TxnAnalysis(Sync)/TxnAnalysis(Async)の場合のTxnIDs

本製品のドリルダウン表示で、Interstage(Sync)/Interstage(Async)ノードから、トランザクション内訳分析表示を行う際に、特定のトランザクションIDにて絞り込んだコンテンツの表示を行う際に定義します。

トランザクション内訳分析の概要については、「6.2.1 トランザクション内訳分析」および「7.4.3.4 TxnAnalysis(Sync)/TxnAnalysis(Async)ツリー」を参照してください。

以下に、トランザクションID設定画面を示します。

追加ボタンを押して表示されるトランザクションID情報画面にて、トランザクションIDに関する情報を設定します。

ノード名

設定項目名

設定内容

TxnIDs

トランザクションID

トランザクションID には、ドリルダウン画面の TransactionID_map から、トランザクションのコンテキストID/コリレーションID に対応した Tranaction ID を参照し、 設定します。

9.2.3.2 未登録Agent情報(UnregisteredAgents)

定義画面ツリーのUnregisteredAgentsフォルダ配下には、Agent側(Proxy Manager含む、以下同様)での導入作業は終わっているが、運用管理クライアント側で管理構成定義に登録されていないAgentのシステム名が表示されています。

Systemwalker Resource Coordinator(サーバプロビジョニング)との連携を行っている場合、サーバリソースの割り当て動作(管理対象サーバへのソフトウェアイメージ配信)が行われたタイミングで、"サーバグループ名-ホスト名" というシステム名が表示されます。

ツリーに表示されているAgentを選択すると、Agentのシステムグループ振り分け画面が表示されます。

当画面で、システムグループを指定(複数指定可)し振り分けを行うことで、AgentかProxy Managerか(またはその両方)が自動判別され、任意のシステムグループへの登録および構成情報の取得をまとめて行うことができます。

未登録のAgentが存在する場合、定義画面、コンソール、およびレポート画面のステータスバーに、「未登録のAgentが存在します．」とのメッセージが点滅表示されますので、定義画面が開かれていない場合でも、未登録Agentの存在を認識することができます。

当メッセージは、全ての未登録Agentをシステムグループに振り分けることで、表示されなくなります。

無用なAgentがUnregisteredAgentsフォルダ配下に表示され、「未登録のAgentが存在します．」メッセージが表示されてしまっている場合には、「22.3 sqcPDBerase (データ削除コマンド)」を使用して、PDB内からデータを削除することにより、これらを表示しないようにすることができます。

以下にAgentのシステムグループ振り分け画面を示します。

ノード名

設定項目名

設定内容

未登録Agentのホスト名

システムグループ

未登録Agentを振り分けたいシステムグループのチェックボックスにチェックを入れます。

表示名

Agent情報画面で指定するAgent名にあたります。

管理構成内で一意になるように設定してください。（デフォルトではシステム名が設定されています。）

Shift-JISコードの以下の文字が使用できます。
・全角文字
・半角英数字
・半角記号(ただし\:,<>"$'[]=&以外)

長さの制限は、半角全角に係わらず64文字以内です。

システムグループがまだ登録されていない場合、DefaultSystemGroupというグループが表示されます。

DefaultSystemGroupへの振り分けを行うことにより、同時にDefaultSystemGroupという表示名のシステムグループが生成されます。

目次 索引 前ページ次ページ
All Rights Reserved, Copyright (C) 富士通株式会社 & FUJITSU AUSTRALIA LIMITED 2003 - 2007
