第3章監視する

Systemwalker CentricMGRをインストールすると、システムを監視できます。

本章では、Systemwalkerコンソール業務監視を中心に、基本的な「監視する」機能や操作方法について説明します。本書で取り上げない機能や操作方法については、“Systemwalker CentricMGR 使用手引書監視機能編”および“Systemwalker CentricMGR 導入手引書”を参照してください。

[Systemwalkerコンソール業務監視]を使用するときの共通事項として、以下の事項について説明します。

[Systemwalkerコンソール業務監視]の起動
[Systemwalkerコンソール業務監視]の画面構成
[Systemwalkerコンソール業務監視]を[業務監視－監視]ウィンドウにする
[Systemwalkerコンソール業務監視]を[業務監視－編集]ウィンドウにする

■[Systemwalkerコンソール業務監視]の起動

運用管理サーバで[スタート]メニューから[プログラム]－[Systemwalker_CentricMGR]－[業務監視]を選択します。
[自動再接続]ダイアログボックスを表示します。
ここでは、[はい]のボタンをクリックし、[Systemwalkerコンソール業務監視]を起動します。

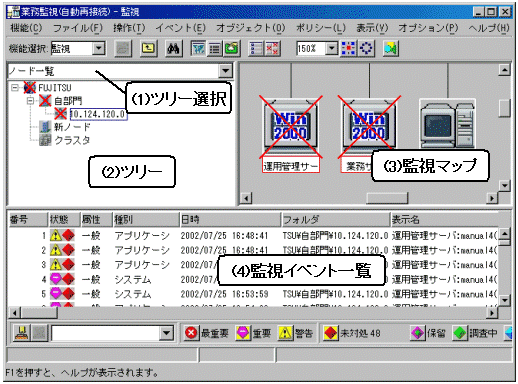

■[Systemwalkerコンソール業務監視]の画面構成

[Systemwalkerコンソール業務監視]は、以下の5つのサブウィンドウと2つのオプションウィンドウから構成されます。

[Systemwalkerコンソール業務監視]は、[機能選択]ボックスなどにより、[業務監視－監視]ウィンドウまたは[業務監視－編集]ウィンドウに切り換えて使用します。

なお、[業務監視－編集]ウィンドウに切り換えた場合は、オプションウィンドウや[監視イベント一覧]サブウィンドウは表示されません。

サブウィンドウ
- ツリー選択
  監視または編集するツリーの種類を選択します。ノード一覧、ノード管理、業務管理から選択します。
- ツリー
  [ツリー選択]で選択された情報をツリー型式で表示します。以下の3種類のツリーが表示できます。
  - ノード一覧ツリー：システムに必ず一つ存在し、ネットワークの構成情報(ノード)の構成を表すツリーです。ノードの状態を監視する時などに使用します。
  - ノード管理ツリー：地区別、業務別などの目的に応じて、特定のノードの構成を表すツリーです。本書では使用しません。
  - 業務管理ツリー：業務に応じて、アプリケーションやデータベース、管理者などの関係を表すツリーです。アプリケーションや業務を監視する時などに使用します。
- 監視マップ
  ツリーで選択されているグループに所属するオブジェクトを表示します。マップ形式とリスト形式が選択できます。マップ形式とリスト形式は排他的に表示されます。必要に応じて[表示]メニューで切り替えて使ってください。本書では、マップ形式を使った操作を記述します。
- ナビゲーションパネル
  監視マップの調整を行います。各アイコンの機能は、カーソルをアイコンに近づけると表示されます。
- 監視イベント一覧
  ツリーで選択中のグループに直接所属するノード、アプリケーションなどで発生したイベントの一覧を表示します。
