Interstage Application Server 運用ガイド

4.2.3 監視操作

　性能監視ツール監視操作について説明します。

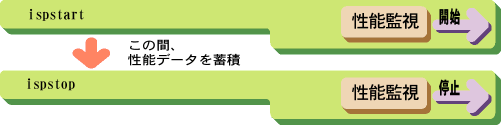

性能監視の開始

　ispstartコマンドにより特定のオブジェクトの性能監視を開始します。これ以降、性能監視ツール自動起動定義ファイル（Windows(R)のEnterprise EditionおよびStandard Editionのみ）またはispmakeenvコマンドで指定したインターバル間隔で、性能情報が性能ログファイルに出力されます。

　ispstopコマンドにより性能監視を停止するまで、性能情報が採取されます。

　性能監視ツール自動運用で性能監視を開始している場合は、ispstartコマンドを実行する必要はありません。

業務アプリケーションの起動

　isstartwuコマンドを実行し、ワークユニットを起動します。

リアルタイム監視操作

　Systemwalker CentricMGRなどのネットワーク管理マネージャで性能情報を表示し、性能を監視するには、ネットワーク管理マネージャ上で性能情報を表示する操作を行ってください。

　以下に、Systemwalker CentricMGR 運用管理サーバを使用した場合の操作概要を示します。

　Systemwalker CentricMGR以外のネットワーク管理マネージャを使用する場合は、使用するネットワーク管理マネージャの操作説明書を参照してください。

1) Systemwalker CentricMGRのシステム監視を起動してください。

2) 監視対象となる業務サーバを選択します。

• システム監視画面で、対象となる業務サーバ名をクリックしてください。

3) MIB取得画面を表示します。

• システム監視画面のメニューから、“操作”→“指定システム”→“MIB情報”→“MIB取得”の順に項目をクリックして、MIB取得画面を表示してください。

4) オブジェクト名の一覧を表示して、監視するオブジェクトのインスタンス番号を調べます。

• MIB取得画面で以下の設定を行い、“取得”ボタンをクリックしてください。

1. ポーリングなしを指定してください。
2. 取得方法に“DUMP”を指定してください。
3. 表示するMIB（性能情報の測定項目）にispSumObjectNameを指定してください。

　なお、MIBの指定は、以下の手順で行ってください。

• “参照”ボタンをクリックして、MIB参照画面を表示します。
• MIB参照画面で表示されている項目を“internet”→“private”→“enterprises”→“fujitsu”→“application”→“aplNetWork”→“aplNetFunction”→“aplInterstage”→“isPerformanceinf”→“ispSummaryTable”→“ispSummaryTableEntry”の順にダブルクリックしてください。リアルタイム監視で表示可能な性能情報の項目が表示されますので、その中から“ispSumObjectName”をクリックしてください。
• MIB取得画面で“リストへ追加”ボタンをクリックしてください。

5) 基準値を設定します。

• システム監視画面のメニューから、“ポリシー”→“ポリシーの定義”→“ノード”→“MIB監視”の順に項目をクリックして、MIB監視画面を表示してください。
• MIB監視画面で“追加”ボタンをクリックして、MIBしきい値の設定画面を表示してください。
• MIBしきい値の設定画面で、MIB名（監視する性能情報の表示名）、インスタンス番号、しきい値（基準値）を設定してください。なお、MIB名の指定方法は、4)のcを参照してください。
• MIB監視画面の“有効”を選択してください。

6) リアルタイム表示画面を表示します。（性能情報を表示します。）

• MIB取得画面で以下の設定を行い、“取得”ボタンをクリックします。

1. ポーリング時間に5分以上の値を指定します。
2. 取得方法に“GET”を指定します。
3. 監視するオブジェクトのインスタンス番号を指定します。
   オブジェクト名の一覧を表示した際に、以下のように番号が表示されていますので、この番号をインスタンス番号に設定してください。
   “ispSumObjectName −＞ispSumObjectName．番号：オブジェクト名”
4. 表示する性能情報の表示名をMIB名の欄に指定します。MIB名の指定方法は、4)のcを参照してください。

1) Systemwalker CentricMGR（業務監視）を起動してください。

2) 監視対象となる業務サーバを選択します。

• 業務監視画面の「機能選択」に「監視」を設定し、ツリー選択に「ノード一覧」を設定してください。業務サーバの一覧が表示されていますので、対象となる業務サーバ名をクリックしてください。

3) MIB取得画面を表示します。

• 業務監視画面のメニューから、“操作”→“指定オブジェクト”→“MIB情報”→“MIB取得”の順に項目をクリックして、MIB取得画面を表示してください。

4) オブジェクト名の一覧を表示して、監視するオブジェクトのインスタンス番号を調べます。

• MIB取得画面で以下の設定を行い、“取得”ボタンをクリックしてください。

1. ポーリングなしを指定してください。
2. 取得方法に“DUMP”を指定してください。
3. 表示するMIB（性能情報の測定項目）にispSumObjectNameを指定してください。

　なお、MIBの指定は、以下の手順で行ってください。

• “参照”ボタンをクリックして、MIB参照画面を表示します。
• MIB参照画面で表示されている項目を“internet”→“private”→“enterprises”→“fujitsu”→“application”→“aplNetWork”→“aplNetFunction”→“aplInterstage”→“isPerformanceinf”→“ispSummaryTable”→“ispSummaryTableEntry”の順にダブルクリックしてください。リアルタイム監視で表示可能な性能情報の項目が表示されますので、その中から“ispSumObjectName”をクリックしてください。
• MIB取得画面で“リストへ追加”ボタンをクリックしてください。

5) 基準値を設定します。

• 業務監視画面のメニューから、“ポリシー”→“ポリシーの定義”→“ノード”→“MIB監視”の順に項目をクリックして、MIB監視画面を表示してください。
• MIB監視画面で“追加”ボタンをクリックして、MIBしきい値の設定画面を表示してください。
• MIBしきい値の設定画面で、MIB名（監視する性能情報の表示名）、インスタンス番号、しきい値（基準値）を設定してください。なお、MIB名の指定方法は、4)のcを参照してください。
• MIB監視画面の“有効”を選択してください。

6) リアルタイム表示画面を表示します。（性能情報を表示します。）

• MIB取得画面で以下の設定を行い、“取得”ボタンをクリックします。

1. ポーリング時間に5分以上の値を指定します。
2. 取得方法に“GET”を指定します。
3. 監視するオブジェクトのインスタンス番号を指定します。
   オブジェクト名の一覧を表示した際に、以下のように番号が表示されていますので、この番号をインスタンス番号に設定してください。
   “ispSumObjectName −＞ispSumObjectName．番号：オブジェクト名”
4. 表示する性能情報の表示名をMIB名の欄に指定します。MIB名の指定方法は、4)のcを参照してください。

　以下に、リアルタイム監視で表示可能な性能情報の項目を示します。なお、表示名とは、ネットワーク管理マネージャで表示される、性能情報の項目名です。

性能情報の項目名	単位	表示名	内容
オブジェクト名	−	IspSumObjectName	性能情報が測定されている業務アプリケーションのオブジェクト名
最大要求処理時間	ミリ秒	IspSumExecTimeMax	当該オブジェクトの処理に要した時間でポーリング時間内の最大時間
最小要求処理時間	ミリ秒	IspSumExecTimeMin	当該オブジェクトの処理に要した時間でポーリング時間内の最小時間
平均要求処理時間	ミリ秒	IspSumExecTimeAve	当該オブジェクトの処理に要した時間でポーリング時間内の平均時間
最大要求処理待ち時間	ミリ秒	IspSumWaitTimeMax	クライアントアプリケーションからの要求を受け付けてからサーバアプリケーションの処理を開始するまでの時間でポーリング時間内の最大時間
最小要求処理待ち時間	ミリ秒	IspSumWaitTimeMin	クライアントアプリケーションからの要求を受け付けてからサーバアプリケーションの処理を開始するまでの時間でポーリング時間内の最小時間
平均要求処理待ち時間	ミリ秒	IspSumWaitTimeAve	クライアントアプリケーションからの要求を受け付けてからサーバアプリケーションの処理を開始するまでの時間でポーリング時間内の平均時間
要求受信数	個	IspSumRequestNum	性能監視が開始された時点からの当該オブジェクトの累積処理数
処理待ち要求数	個	IspSumWaitReqNum	当該オブジェクトの処理待ち状態となっている要求数でポーリング時間内の最大値

• オブジェクト名の一覧を表示する場合を除き、性能情報を表示する場合の取得方法には"GET"を指定してください。“DUMP"を指定してリアルタイム表示を行うと、Systemwalker CentricMGRと性能監視ツールの間で、膨大な回数の通信が発生し、ネットワークに多大な負荷を掛ける可能性があります。また、業務サーバへの負荷も増大します。
• 性能情報を表示できるオブジェクトがない場合は、オブジェクト名として“NONE”が表示されます。

性能ログファイルの出力と性能情報の分析

　リアルタイム監視で基準値超えを検出し、性能異常の可能性がある場合は、性能ログファイルに保存されている詳細情報を分析してください。

　ispreportコマンドを使用して、性能ログファイルのレポート出力を行ってください。ispreportコマンドは、性能ログファイルに保存されている性能情報をCSV形式に変換して、標準出力に出力します。性能ログファイルをCSV形式に変換してファイルに出力する場合は、ispreportコマンド実行時に、以下のようにして、出力先のファイル名を指定してください。

　　ispreport オプション > 出力先ファイル名

　ispreportコマンドを起動すると、性能ログファイルの性能情報が１レコードずつ変換され、以下のような書式で、標準出力に出力されます。

１）各行の書式

　D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, D14, D15, D16, D17, D18, D19, D20, D21

２）各行で出力する項目の内容

　各行で出力する項目の一覧を以下に示します。なお、項番に書かれているD1、D2、…D21は、上記書式のD1、D2、…D21に対応しています。

　トランザクションアプリケーションまたはラッパーのオブジェクトの場合はD16までです。

トランザクションアプリケーションまたはラッパーのオブジェクトの場合

　ラッパーのオブジェクトはWindows(R)版、Solaris OE版のみ採取できます。

項番	性能情報の項目名	単位	内容
D1	データ採取開始日付	−	当該レコードの性能情報の測定を開始した日付
D2	データ採取開始時刻	−	当該レコードの性能情報の測定を開始した時刻
D3	データ採取終了日付	−	当該レコードの性能情報の測定を終了した日付
D4	データ採取終了時刻	−	当該レコードの性能情報の測定を終了した時刻
D5	オブジェクト名	−	性能情報が測定されている業務アプリケーションのオブジェクト名
D6	オペレーション名	−	性能情報が測定されている業務アプリケーションのオペレーション名
D7	プロセスID	−	性能情報が測定されている業務アプリケーションのプロセスID
D8	最大要求処理時間	ミリ秒	インターバル時間内に当該プロセスで処理されたオペレーションの最大処理時間
D9	最小要求処理時間	ミリ秒	インターバル時間内に当該プロセスで処理されたオペレーションの最小処理時間
D10	平均要求処理時間	ミリ秒	インターバル時間内に当該プロセスで処理されたオペレーションの平均処理時間
D11	最大要求処理待ち時間	ミリ秒	クライアントアプリケーションからの要求を受け付けてからサーバアプリケーションの処理を開始するまでの時間でインターバル時間内の最大処理待ち時間
D12	最小要求処理待ち時間	ミリ秒	クライアントアプリケーションからの要求を受け付けてからサーバアプリケーションの処理を開始するまでの時間でインターバル時間内の最小処理待ち時間
D13	平均要求処理待ち時間	ミリ秒	クライアントアプリケーションからの要求を受け付けてからサーバアプリケーションの処理を開始するまでの時間でインターバル時間内の平均処理待ち時間
D14	処理数	回	インターバル時間内に当該オペレーションが、当該プロセスで実行された回数
D15	要求受信数	個	性能監視開始時からの当該オブジェクトの累積処理数
D16	処理待ち要求数	個	インターバル時間内に当該オブジェクトに対して処理待ちとなった要求の最大数
D17	平均処理待ち要求数	個	インターバル時間内に当該オブジェクトに対して処理待ちとなった要求の平均数

EJBアプリケーションの場合

項番	性能情報の項目名	単位	内容
D1	データの採取開始日付	−	データ採取時間（インターバル時間）の開始日付
D2	データの採取開始時刻	−	データ採取時間（インターバル時間）の開始時刻
D3	データの採取終了日付	−	データ採取時間（インターバル時間）の終了日付
D4	データの採取終了時刻	−	データ採取時間（インターバル時間）の終了時刻
D5	EJBアプリケーション名	−	性能情報が測定されているEJBアプリケーション名
D6	メソッド名＋シグネチャ	−	監視対象メソッド名＋シグネチャ（メソッドの引数と戻り値の型）
D7	プロセスID	−	性能情報が測定されているEJBアプリケーションのプロセスID
D8	スレッドID	−	監視対象メソッドが動作するスレッドID
D9	最大要求処理時間	ミリ秒	インターバル時間内の、当該スレッドにおける監視対象メソッドの最大処理時間
D10	最小要求処理時間	ミリ秒	インターバル時間内の、当該スレッドにおける監視対象メソッドの最小処理時間
D11	平均要求処理時間	ミリ秒	インターバル時間内の、当該スレッドにおける監視対象メソッドの平均処理時間
D12	最大要求処理待ち時間	ミリ秒	インターバル時間内の、クライアントアプリケーションからの要求を受け付けてからメソッドの処理開始までの最大処理待ち時間 EJBアプリケーションがMessage-driven Bean場合には、必ず“0”が出力されます。
D13	最小要求処理待ち時間	ミリ秒	インターバル時間内の、クライアントアプリケーションからの要求を受け付けてからメソッドの処理開始までの最小処理待ち時間 EJBアプリケーションがMessage-driven Bean場合には、必ず“0”が出力されます。
D14	平均要求処理待ち時間	ミリ秒	インターバル時間内の、クライアントアプリケーションからの要求を受け付けてからメソッドの処理開始までの平均処理待ち時間 EJBアプリケーションがMessage-driven Bean場合には、必ず“0”が出力されます。
D15	処理数	回	インターバル時間内の、当該スレッドにおける監視対象メソッドの処理回数
D16	要求受信数	回	インターバル時間内の、当該EJBアプリケーションの累積処理回数
D17	処理待ち要求数	個	インターバル時間内の、当該EJBアプリケーションに対して処理待ちとなった要求の最大数 EJBアプリケーションがMessage-driven Bean場合には、必ず“0”が出力されます。
D18	EJBオブジェクト数 （Session）	個	現在のEJBオブジェクト数（createメソッド実行数とremoveメソッド実行数の差分）
D19	Entityの最大Passivate数	−	インターバル時間内の、EJBアプリケーション（プロセス）のインスタンスのプーリング最大回数
D20	VMの最大メモリ使用量	Kバイト	EJBアプリケーションに対応するVMの最大メモリ使用量 インターバル時間内にメソッドが処理されなければ、0となります。
D21	VMの平均メモリ使用量	Kバイト	EJBアプリケーションに対応するVMの平均メモリ使用量 インターバル時間内にメソッドが処理されなければ、0となります。
D22	平均処理待ち要求数	個	インターバル時間内に当該オブジェクトに対して処理待ちとなった要求の平均数

CORBAアプリケーションの場合

項番	性能情報の項目名	単位	内容
D1	データの採取開始日付	−	データ採取時間（インターバル時間）の開始日付
D2	データの採取開始時刻	−	データ採取時間（インターバル時間）の開始時刻
D3	データの採取終了日付	−	データ採取時間（インターバル時間）の終了日付
D4	データの採取終了時刻	−	データ採取時間（インターバル時間）の終了時刻
D5	インプリメンテーションリポジトリID	−	監視対象のCORBAアプリケーションのインプリメンテーションリポジトリID
D6	オブジェクト名	−	インプリメンテーションリポジトリに含まれるオブジェクトの名前
D7	オペレーション名	−	インプリメンテーションリポジトリに含まれるオブジェクト内のオペレーション名
D8	プロセスID	−	監視対象のCORBAアプリケーションのプロセスID
D9	スレッドID	−	監視対象のCORBAアプリケーションのスレッドID
D10	最大要求処理時間	ミリ秒	インターバル時間内の、当該スレッドにおける当該オペレーションの最大処理時間
D11	最小要求処理時間	ミリ秒	インターバル時間内の、当該スレッドにおける当該オペレーションの最小処理時間
D12	平均要求処理時間	ミリ秒	インターバル時間内の、当該スレッドにおける当該オペレーションの平均処理時間
D13	最大要求処理待ち時間	ミリ秒	インターバル時間内の、クライアントアプリケーションからの要求を受け付けてからオブジェクトの処理開始までの最大処理待ち時間
D14	最小要求処理待ち時間	ミリ秒	インターバル時間内の、クライアントアプリケーションからの要求を受け付けてからオブジェクトの処理開始までの最小処理待ち時間
D15	平均要求処理待ち時間	ミリ秒	インターバル時間内の、クライアントアプリケーションからの要求を受け付けてからオブジェクトの処理開始までの平均処理待ち時間
D16	最大データ長	バイト	クライアントアプリケーションから送信された最大データ長
D17	最小データ長	バイト	クライアントアプリケーションから送信された最小データ長
D18	平均データ長	バイト	クライアントアプリケーションから送信された平均データ長
D19	処理数	回	インターバル時間内の、当該スレッドにおける当該オペレーションの処理回数
D20	要求受信数	回	インターバル時間内の、当該オブジェクトの累積処理回数
D21	処理待ち要求数	個	インターバル時間内の、当該オブジェクトに対して処理待ちとなった要求の最大数
D22	平均処理待ち要求数	個	インターバル時間内に当該オブジェクトに対して処理待ちとなった要求の平均数

業務アプリケーションの停止

　isstopwuコマンドを実行し、ワークユニットを停止します。

性能監視の停止

　ispstopコマンドにより性能監視を停止します。本コマンドが実行された時点で、性能情報の採取および性能ログファイルへの性能情報の出力が停止します。

• 平均処理待ち要求数は、ispreportコマンドに"-a WQUEAVG"オプションを指定した場合のみ、出力されます。
