4.2 LOGONサービス運用情報の参照関係

LOGONサービス運用情報の参照関係について説明します。

端末単位でのカストマイズを可能にするため、LOGONコマンド定義と端末出力メッセージ定義は、端末情報定義との参照関係を持っています。

端末情報定義、LOGONコマンド定義、および端末出力メッセージ定義の関係を図4.2に示します。

図4.2 LOGONサービス運用情報の参照関係

端末情報定義は、LOGONコマンド定義、および端末出力メッセージ定義とリンク関係を持っており、ひとつの端末情報定義からは、複数のLOGONコマンド定義およびひとつの端末出力メッセージ定義をリンクすることができます。

LOGONサービス運用情報のリンク関係を図4.3に示します。

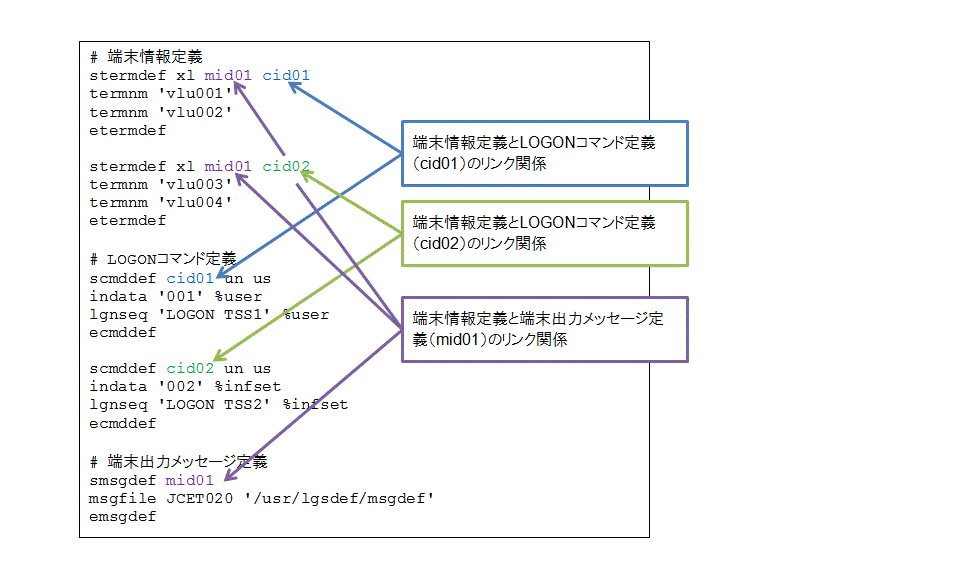

図4.3 LOGONサービス運用情報のリンク関係

LOGONサービス運用情報のtermnm定義文は、FNAonTCP/IP通信機能またはTN通信機能の通信環境定義の自通信資源定義文(vlu)と参照関係を持っています。例として、FNAonTCP/IP通信機能の通信環境定義との参照関係を図4.4に示します。

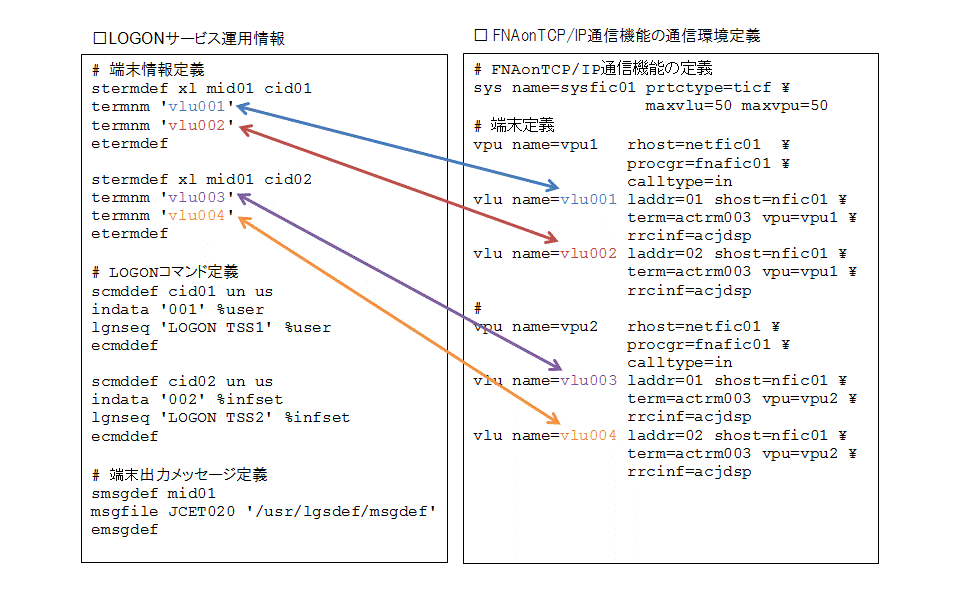

図4.4 FNAonTCP/IP通信機能の通信環境定義との参照関係
