NETSTAGE/FICは、富士通メインフレーム上の業務アプリケーションとFNAonTCP/IP通信端末間でのFNA通信をパススルーにより接続する機能を提供します。

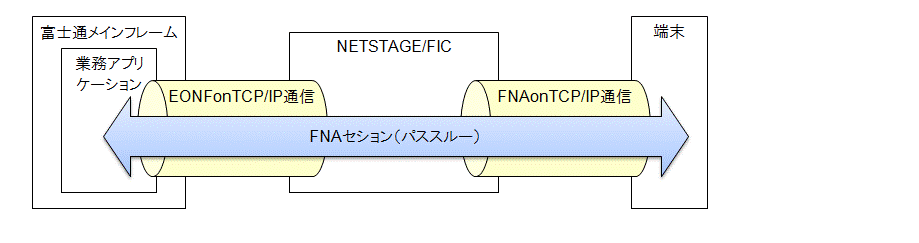

FNA-ACパススルー通信の概要を図2.5に示します。
図2.5 FNA-ACパススルー通信の概要
NETSTAGE/FICと富士通メインフレームとはEONFonTCP/IP手順で接続します。
EONFonTCP/IP手順では、TCP/IPネットワークにおいてトランスポート層より下位のプロトコルとしてTCP/IPプロトコルを使用します。トランスポート層から上位のプロトコルとしてOSIトランスポートプロトコルを使用し、その上でFNAプロトコルを使用します。NETSTAGE/FICは、RFC1006で規定された規約に準拠し、トランスポート層クラス0に相当するトランスポートサービスを提供するため、富士通メインフレームからの接続用にポート番号(102)を使用します。
業務アプリケーションとFNAonTCP/IP通信端末と間のFNAセションを確立するには以下の方法があります。
FNAonTCP/IP通信端末からのFNAセション確立
富士通メインフレームからのFNAセション確立
FNAonTCP/IP通信端末からのFNAセション確立
FNAonTCP/IP通信端末からのFNAセションの確立は、FNAonTCP/IP通信端末からFNAセション確立要求を送信することにより行います。
NETSTAGE/FICは、FNAセション確立要求を受信すると、FNAonTCP/IP通信端末からのFNAセション確立要求で指定されている富士通メインフレーム上の業務アプリケーションと接続します。
FNAonTCP/IP通信端末からのFNAセション確立要求には、ディスプレイ端末(タイプ2LU)の文字記述ログオンを使用する方法と、業務アプリケーション(タイプ0LU)が使用する定形式ログオンを使用する方法があります。文字記述ログオンの形式については、“2.1.4 LOGON機能”を参照してください。
業務アプリケーションが複数の富士通メインフレーム上で動作している場合、端末利用者が指定した業務アプリケーション名を対応する富士通メインフレームと接続することができます。

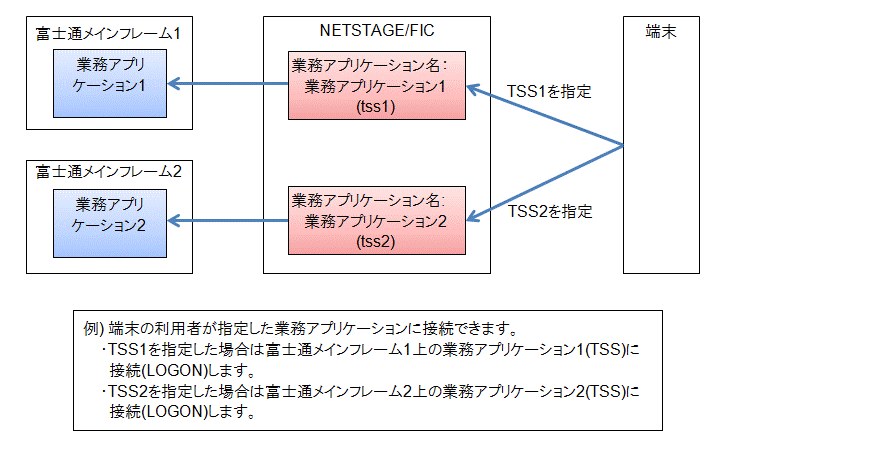

複数の富士通メインフレーム上の業務アプリケーションへの接続を、図2.6に示します。
図2.6 複数の富士通メインフレーム上の業務アプリケーションへの接続
富士通メインフレームからのFNAセション確立
富士通メインフレームからのFNAセションの確立は、富士通メインフレームからのFNAセション確立要求により行います。
NETSTAGE/FICは、富士通メインフレームからのFNAセション確立要求により、FNAonTCP/IP通信端末とのFNAセションを確立します。
FNAonTCP/IP通信端末と業務アプリケーション間のFNAセションを解放するには以下の方法があります。
FNAonTCP/IP通信端末からのFNAセション解放
富士通メインフレームからのFNAセション解放
NETSTAGE/FICの運用操作コマンドの実行による解放
FNAonTCP/IP通信端末からのFNAセション解放
FNAonTCP/IP通信端末からのFNAセションの解放は、FNAonTCP/IP通信端末からFNAセション解放要求を送信することにより行います。
NETSTAGE/FICは、FNAonTCP/IP通信端末からのFNAセション解放要求を富士通メインフレームに通知することでFNAセションを解放します。
富士通メインフレームからのFNAセション解放
富士通メインフレームからのFNAセションの解放は、富士通メインフレームからのFNAセション解放要求により行います。
NETSTAGE/FICは、富士通メインフレームからのFNAセション解放要求をFNAonTCP/IP通信端末に通知することでFNAセションを解放します。
NETSTAGE/FICの運用操作コマンドの実行によるFNAセション解放
FNAセションを解放するNETSTAGE/FICの運用操作コマンドを表2.1に示します。
コマンド名 | 指定オプション | 指定する通信資源 | 説明 |
|---|---|---|---|
nficcntl | fオプション | vlu資源 | 指定したvlu資源を強制非活性化することで、対象のFNAセションを解放します。 |
pオプション | dhost資源または相手ホストシステムを表すIPアドレス | 指定したdhost資源の相手ホストシステムと確立しているFNAセションを一括して強制的に解放します。 PRIMECLUSTER GLSのGS連携機能を使用する場合、本コマンドを使用することでホストダウン時のリカバリと連携します。 | |
nficstop | － | － | NETSTAGE/FICの通常停止により、すべてのFNAセションを解放します。 |
FNAセションが確立した後、NETSTAGE/FICはFNAonTCP/IP通信端末と富士通メインフレーム間のデータを中継します。
