Interstage Business Application Server チューニングガイド

5.1.1 データベースの設定（Symfoware/RDBを使う場合）

アプリケーション連携実行基盤のデータベース環境をSymfoware/RDBを使用して作成する場合のチューニングパラメタについて説明します。
なお、製品版のSymfoware Serverを使用している場合、チューニング項目については、Symfoware Serverの最新のマニュアルと照らし合わせ、差異がある場合は、Symfoware Serverのマニュアルを元に算出してください。

5.1.1.1 RDB構成パラメタ

RDB構成パラメタの見積り式を以下に説明します。

定義種別	必要数	備考
RDBLOG	128,128	BIログ書き出しのためのログバッファの枚数とAIログ書き出しのためのログバッファの枚数
RDBEXTMEM	MAX_CONNECT_TCP × 39 + 1728 （注1）	Symfoware Serverが情報交換として使用する共用メモリの大きさ
RDBCNTNUM	MAX_CONNECT_TCP × 2 + 64 （注1）	RDBデーモンの要求の最大多重度
RDBASYNCIONUMR	0	データベーススペースへアクセスする際のI/O(read)多重度
RDBASYNCIONUMW	1	データベーススペースへアクセスする際のI/O(write)多重度
RDBREPORTSIZE	10485760	メッセージログファイルのファイルサイズ

注1） MAX_CONNECT_TCPの値は、“5.1.1.2 システム用の動作環境ファイル”を参照してください。

共用バッファプールの定義ファイルに定義するパラメタを以下に示します。

パラメタ	必要数	備考
BUFFER1K	1040	ページ長が1Kのページ数
BUFFER2K	1040	ページ長が2Kのページ数
BUFFER4K	1040	ページ長が4Kのページ数
BUFFER8K	1040	ページ長が8Kのページ数
BUFFER16K	1040	ページ長が16Kのページ数
BUFFER32K	1040	ページ長が32Kのページ数

5.1.1.2 システム用の動作環境ファイル

システム用の動作環境ファイルの見積り式を以下に説明します。

実行パラメタ	必要数	備考
COMMUNICATION_BUFFER	32	ローカルアクセスの場合に、サーバ側で使用するバッファのサイズ
MAX_CONNECT_SYS	20	ローカルで接続できるコネクションの数の最大値
MAX_CONNECT_TCP	(Σa(DB_Num + 1) × mt1) + Σb(DB_Num × mt2)) × 1.2 [可変項目の説明] ・Σa: 業務処理開始アプリケーションの総和 ・mt1: 業務処理実行アプリケーションの多重度の最大値 ・Σb: 業務処理実行アプリケーションの総和 ・DB_Num: メッセージトラッキングDBまたはメッセージ格納DBを使用する場合“1”、両方を使用する場合“2” ・mt2: 業務処理実行アプリケーションの多重度([ワークユニット名] > [モジュール名] > [EJBアプリケーション名] > [アプリケーション環境定義] > [Message-driven Bean拡張情報] > 初期起動インスタンス数)	1つのSymfoware/RDB環境に対しRDB2_TCPで接続できるコネクションの数の最大値
SORT_MEM_SIZE	2112	作業用ソート領域として使うメモリサイズ
WORK_MEM_SIZE	128	作業用テーブルとして使うメモリサイズ

5.1.1.3 テンポラリログファイルの見積り式

テンポラリログファイルの見積り式を以下に説明します。

要素	必要数	備考
トランザクションエントリ数	MAX_CONNECT_TCPの値 （注1）	同時に実行するトランザクションの最大多重度
BIログ域サイズ	・トランザクションエントリ数が512より少ない場合 MAX_CONNECT_TCPの値 [MB] （注1） ・トランザクションエントリ数が512以上の場合 MAX_CONNECT_TCPの値 ÷ 2 [MB] （注1） なお、メッセージとDBの整合性保証機能を使用する場合は、上記に下記の計算結果を加算する。 (8K + a) × b × 5 [バイト] a: アプリケーションで使用するメッセージ長。メッセージ長は、“1.1.1.1 メッセージ長の見積り式”で算出してください。 b: メッセージとDBの整合性保証機能を使用するアプリケーションのスレッド数	BIログデータを書き出すためのテンポラリログファイルの領域のサイズ。
AIログ域サイズ	・トランザクションエントリ数が512より少ない場合 MAX_CONNECT_TCPの値 [MB] （注1） ・トランザクションエントリ数が512以上の場合 MAX_CONNECT_TCPの値 ÷ 2 [MB] （注1） なお、メッセージとDBの整合性保証機能を使用する場合は、上記に下記の計算結果を加算する。 (8K + a) × b × 5 [バイト] a: アプリケーションで使用するメッセージ長。メッセージ長は、“1.1.1.1 メッセージ長の見積り式”で算出してください。 b: メッセージとDBの整合性保証機能を使用するアプリケーションのスレッド数	AIログデータを書き出すためのテンポラリログファイルの領域のサイズ。
リカバリログ量	・トランザクションエントリ数が512以下の場合 AIログ域サイズ ÷ 8 [MB] ・トランザクションエントリ数が512より多い場合 AIログ域サイズ ÷ 16 [MB]	Symfoware/RDBがダウンした場合にSymfoware/RDBが再起動時に実施するリカバリ処理を行うためのAIログ域中のAIログのサイズ

注1） MAX_CONNECT_TCPの値は、“5.1.1.2 システム用の動作環境ファイル”を参照してください。

5.1.1.4 RDBディクショナリの見積り式

RDBディクショナリの見積り式を以下に説明します。

要素	必要数	備考
フロー定義DB	基礎値: 987K × 1.2 ≒ 1200K [バイト]	フロー定義DBのRDBディクショナリの必要量
メッセージトラッキングDB	基礎値: 734K × 1.2 ≒ 900K [バイト]	メッセージトラッキングDBのRDBディクショナリの必要量
メッセージ格納DB	基礎値: (1143K + イベントチャネル数 × 1030K) × 1.2 [バイト] （注1）	メッセージ格納DBのRDBディクショナリの必要量

注1） イベントチャネル数には、メッセージとDBの整合性保証機能で使用するイベントチャネル数を指定します。

5.1.1.5 アーカイブログファイルの見積り式

アーカイブログファイルの見積り式を以下に説明します。

要素	必要数	備考
アーカイブログ量	バックアップ周期内に発生するトランザクション × ((64K + msg) × 1.3) [バイト] msg: メッセージとDBの整合性保証機能を使用する場合、8K + アプリケーションで使用するメッセージ長を指定します。メッセージ長については、“1.1.1.1 メッセージ長の見積り式”を参照してください。	アプリケーション連携実行基盤で使用するアーカイブログ量

5.1.1.6 データベーススペース(フロー定義DB)の見積り式

フロー定義DBのデータベーススペースの見積り式を以下に説明します。
実際に必要なデータベーススペースの容量は、以下の表容量と索引容量を合わせた値になります。

見積もりは、apfwcrtdbenvコマンドまたはapfwsetupdbコマンドで算出することができます。
コマンドの詳細については、“Interstage Business Application Server リファレンス”を参照してください。

要素	必要数	備考
表容量	CEIL(((CEIL(flow_def_max / 57) + 1) × 32,768 × 1.3) / 32,768) × 32,768 + CEIL(((CEIL(flow_def_max / 24) + 1) × 32,768 × 1.3) / 32,768) × 32,768 + CEIL(((CEIL(3×activity_max + 5) × flow_def_max) / 1) + 1) × 32,768 × 1.3) / 32,768) × 32,768 + CEIL(((CEIL(((3×activity_max + 5) × flow_def_max) / 1) + 1) × 32,768 × 1.3) / 32,768) × 32,768 + CEIL((( α ) / 32,768) × 32,768 ＋6,144 [バイト] 計算式内に表記されているα部分は、下記の基準に従って計算してください。 32,674≧β の場合(A)を採用 32,674＜βの場合(B)を採用 β＝299 ＋ (CEIL(1.88×(activity_max × 340 + 750)) + 17,257)×flow_def_max ) (A) {CEIL(flow_def_max / FLOOR(32,674 /β)) + 1} × 32,768 × 1.3 (B) {CEIL(β/ 32,616) × flow_def_max + 1} × 32,768 × 1.3	フロー定義DBで使用する表容量
索引容量	( (CEIL(((CEIL(flow_def_max / 700) + 1) × 32,768 × 1.3) / 32,768) × 32,768) × 2 ＋ (CEIL(((CEIL(flow_def_max / 80) + 1) × 32,768× 1.3) / 32,768) × 32,768) × 3 ＋ (CEIL(((CEIL(((3 × activity_max ＋ 5) ×flow_def_max) / 700) + 1) × 32,768 × 1.3) / 32,768) × 32,768) × 2 ＋6,144 ) ＋ (   × 2 ＋ × 2 ＋ ＋ × 2 ＋ 3,072 ) [バイト]	フロー定義DBで使用する索引容量

注意

• 数式の中の下記項目は、環境作成定義ファイルの項目です。

  • activity_max：配置アクティビティの最大予測数

  • flow_def_max：運用で登録されるフロー定義の最大予測数

• CEIL：計算結果が整数になるように切り上げます。

5.1.1.7 データベーススペース(メッセージトラッキングDB)の見積り式

メッセージトラッキングDBのデータベーススペースの見積り式を以下に説明します。
実際に必要なデータベーススペースの容量は、以下の表容量と索引容量を合わせた値になります。

見積もりは、apfwcrtdbenvコマンドまたはapfwsetupdbコマンドで算出することができます。
コマンドの詳細については、“Interstage Business Application Server リファレンス”を参照してください。

要素	必要数	備考
表容量	CEIL(( α ) / 32,768 ) × 32,768 ＋ 6,144 [バイト] 計算式内に表記されているα部分は、下記の基準に従って計算してください。 32,674≧β の場合(A)を採用 32,674＜βの場合(B)を採用 β＝58,223 + (activity_pass_total× 1024 )+ message_len message_lenはByte変換しておくこと (A) {CEIL(track_cycle_max / FLOOR(32,674 /β)) +1} × 32,768 × 1.3 (B) {CEIL(β/ 32,616) × track_cycle_max + 1} × 32,768 × 1.3	メッセージトラッキングDBで使用する表容量

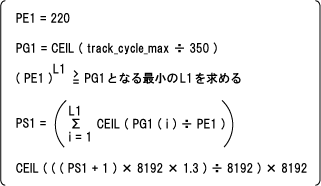

索引容量	( CEIL(((CEIL(track_cycle_max / 350) + 1) × 16,384 × 1.3) / 16,384) × 16,384 ＋ CEIL(((CEIL(track_cycle_max / 5) + 1) × 8,192 × 1.3) / 8,192) × 8,192 ＋ 6,144 ) ＋  (   ＋   ＋ 3,072) [バイト]	メッセージトラッキングDBで使用する索引容量

注意

• 数式の中の下記項目は、環境作成定義ファイルの項目です。

  • activity_pass_total：総アクティビティ通過最大数

  • message_len：メッセージ長

  • track_cycle_max：メッセージトラッキング情報保有最大件数

• message_lenはバイトに変換しておく必要があります。

• CEIL：計算結果が整数になるように切り上げます。

• メッセージ長については、“1.1.1.1 メッセージ長の見積り式”を参照してください。

5.1.1.8 データベーススペース(メッセージ格納DBのシステム固有部)の見積り式

メッセージ格納DBのシステム固有部のデータベーススペースの見積り式を以下に説明します。
実際に必要なデータベーススペースの容量は、以下の表容量と索引容量を合わせた値になります。

見積もりは、apfwcrtdbenvコマンドまたはapfwsetupdbコマンドで算出することができます。
コマンドの詳細については、“Interstage Business Application Server リファレンス”を参照してください。

要素	必要数	備考
表容量	110,592 + CEIL(((CEIL(evtchl_total / 90) + 1 ) × 32,768 × 1.3) / 32,768 ) × 32,768 [バイト]	メッセージ格納DBのシステム固有部で使用する表容量

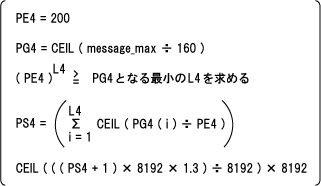

索引容量	( (CEIL(((CEIL((message_max × 2) / 350) ＋ 1) × 16,384 × 1.3) / 16,384) × 16,384) × 2＋ CEIL(((CEIL(message_max / 350) ＋ 1) × 16,384 × 1.3) / 16,384) × 16,384 ＋ CEIL(((CEIL(message_max / 365) ＋ 1) × 16,384 × 1.3) / 16,384) × 16,384 ＋ CEIL(((CEIL(message_max / 160) ＋ 1) × 8,192 × 1.3) / 8,192) × 8,192 ) ＋ ( 150,528 ＋   ＋ ) [バイト]	メッセージ格納DBのシステム固有部で使用する索引容量

注意

• 数式の中の下記項目は、環境作成定義ファイルの項目です。

  • evtchl_total：総イベントチャネル数

  • message_max：メッセージの最大予測数

• CEIL：計算結果が整数になるように切り上げます。

5.1.1.9 データベーススペース(メッセージ格納DBのユーザ指定部)の見積り式

メッセージ格納DBのユーザ指定部のデータベーススペースの見積り式を以下に説明します。
実際に必要なデータベーススペースの容量は、以下の表容量と索引容量を合わせた値になります。

見積もりは、apfwcrtdbenvコマンドまたはapfwsetupdbコマンドで算出することができます。
コマンドの詳細については、“Interstage Business Application Server リファレンス”を参照してください。

要素	必要数	備考
表容量	evtchl_max × ( CEIL(((CEIL((message_max × 2) / 378) + 1) × 16,384 × 1.3 ) / 16,384) × 16,384 ＋ CEIL(( ( α ) / 32,768) ×32,768 ) [バイト] 計算式内に表記されているα部分は、下記の基準に従って計算してください。 32,674≧β の場合(A)を採用 32,674＜βの場合(B)を採用 β＝8072 +( ( ( ((issuesroot_avg×128)＋(apl_method_avg × 166) ＋2,048) × activity_max ＋ 10,240 ＋ message_len) / 1024) * 1024) message_lenはByte変換しておくこと (A) {CEIL(message_max / FLOOR(32,674 /β)) + 1} × 32,768 × 1.3 (B) {CEIL(β/ 32,616) × message_max + 1} × 32,768 × 1.3	メッセージ格納DBのユーザ指定部で使用する表容量
索引容量	( ((CEIL ((((message_max × 2) / 350) ＋ 1) × 16,384 × 1.3) / 16,384) × 16,384) × 2 ＋ (CEIL (((message_max / 350) ＋ 1) × 16,384 × 1.3) / 16,384) × 16,384 ＋ (CEIL (((message_max / 365) ＋ 1) × 16,384 × 1.3) / 16,384) × 16,384 ＋ (CEIL (((message_max / 160) ＋ 1) × 16,384 × 1.3) / 16,384) × 16,384 ) ＋ ( evtchl_max × （   × 2 ＋   ＋ ＋ ）) [バイト]	メッセージ格納DBのユーザ指定部で使用する索引容量

注意

• 数式の中の下記項目は、環境作成定義ファイルの項目です。

  • activity_max：配置アクティビティの最大予測数

  • apl_method_avg：ユーザアプリケーション定義で指定されたメソッドの平均数

  • evtchl_max：イベントチャネル最大数

  • issuesroot_avg：平均補償ルート情報数

  • message_max：メッセージの最大予測数

  • message_len：メッセージ長

• message_lenはバイトに変換しておく必要があります。

• CEIL：計算結果が整数になるように切り上げます。

• メッセージ長については、“1.1.1.1 メッセージ長の見積り式”を参照してください。

5.1.1.10 JDBCデータソースの見積り式

JDBCデータソースの各種パラメタの見積り式を以下に説明します。
各パラメタの詳細については、同梱のSymfoware/RDBを利用する場合は“Interstage Business Application Server セットアップガイド”の“SymfowareのJDBC環境の設定”の“データソースのオプション情報設定画面”および“ctuneparamオプションについて”を参照してください。製品版のSymfoware Serverを利用する場合は“Symfoware Server アプリケーション開発ガイド(JDBCドライバ編)”の“データソースのオプション情報設定画面”および“ctuneparamオプションについて”を参照してください。

■最大コネクション数

最大コネクション数の設定値の目安を示します。apfwcrtdbenvコマンドを使用してデータベース環境を作成した場合、設定値は、“Interstage Business Application Server トラブルシューティング”の“symjddefdsコマンド実行時の説明”に示す値となっています。アプリケーションの多重度により、apfwcrtdbenvコマンドで設定した値が下記見積りより小さい場合、必要量を計算し、最大コネクション数に適切な値を設定してください。

データソース	設定値の目安
フロー定義DB用データソース	業務処理開始アプリケーションの多重度の総和 × 1.2
メッセージトラッキングDB用データソース	(メッセージトラッキングDBを使用する業務処理開始アプリケーションの多重度の総和 + メッセージトラッキングDBを使用する業務処理実行アプリケーションの多重度の総和) × 1.2
メッセージ格納DB用データソース	(メッセージ格納DBを使用する業務処理開始アプリケーションの多重度の総和 ＋ メッセージ格納DBを使用する業務処理実行アプリケーションの多重度の総和) × 1.2

■最大プールコネクション数

最大プールコネクション数の設定値の目安を示します。apfwcrtdbenvコマンドを使用してデータベース環境を作成した場合、設定値は、“Interstage Business Application Server トラブルシューティング”の“symjddefdsコマンド実行時の説明”に示す値となっています。アプリケーションの多重度により、apfwcrtdbenvコマンドで設定した値が下記見積りより小さい場合、必要量を計算し、最大プールコネクション数に適切な値を設定してください。

データソース	設定値の目安
フロー定義DB用データソース	業務処理開始アプリケーションの多重度の総和 × 1.2
メッセージトラッキングDB用データソース	(メッセージトラッキングDBを使用する業務処理開始アプリケーションの多重度の総和 + メッセージトラッキング機能を使用する業務処理実行アプリケーションの多重度の総和) × 1.2
メッセージ格納DB用データソース	(メッセージ格納DBを使用する業務処理開始アプリケーションの多重度の総和 ＋ メッセージ格納DBを使用する業務処理実行アプリケーションの多重度の総和) × 1.2

■ステートメントキャッシュ数

ステートメントキャッシュ数の設定値の目安を示します。

データソース	設定値の目安
フロー定義DB用データソース	64
メッセージトラッキングDB用データソース	64
メッセージ格納DB用データソース	7 ＋ 8 × 同時送信数 ＋ 業務処理キャッシュ数 （注1）（注2）

注1） 同時送信数：1つのアプリケーションから同時に送信する送信先の最大数
注2） 業務処理キャッシュ数：業務処理でデータベースを操作する場合に、業務処理としてのステートメントキャッシュ数

■CLI_MAX_SQL

CLI_MAX_SQLの設定値の目安を示します。

データソース	設定値の目安
フロー定義DB用データソース	65
メッセージトラッキングDB用データソース	65
メッセージ格納DB用データソース	8 ＋ 8 × 同時送信数 ＋ 業務処理キャッシュ数 （注1）（注2）

注1） 同時送信数：1つのアプリケーションから同時に送信する送信先の最大数
注2） 業務処理キャッシュ数：業務処理でデータベースを操作する場合に、業務処理としてのステートメントキャッシュ数
