PRIMECLUSTER Global Link Services 説明書 4.5(伝送路二重化機能 仮想NIC方式編)
FUJITSU Software

3.2.2 Solarisゾーン環境の場合

3.2.2.1 排他的IPゾーンの場合

Solarisゾーン環境(排他的IPゾーン)で仮想NICを追加する手順を、以下の構成を例に説明します。

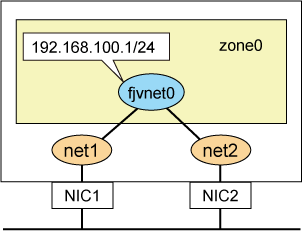

図3.2 Solarisゾーン環境の構成例(排他的IPゾーン)


グローバルゾーンでnet1とnet2を束ねて仮想NIC“fjvnet0”を作成し、排他的IPゾーン“zone0”に割り当てた後、zone0で仮想NIC fjvnet0にIPアドレスを設定する手順を以下に示します。

  1. 仮想NICの作成
    rvnetadm createコマンドでグローバルゾーン上に仮想NICを作成します。

    # /opt/FJSVrvnet/bin/rvnetadm create -n fjvnet0 -i net1,net2

    参照

    rvnetadmコマンドの詳細は、“A.1 rvnetadmコマンド”を参照してください。

  2. ネットワーク監視機能の有効化
    rvnetadm start-observコマンドを使用して、ネットワーク監視機能を有効にします。

    # /opt/FJSVrvnet/bin/rvnetadm start-observ

    注意

    ネットワーク監視機能が有効な場合は、rvnetadm stop-observコマンドでネットワーク監視機能を無効にした後、rvnetadm start-observコマンドで再度有効にしてください。

    参照

    rvnetadmコマンドの詳細は、“A.1 rvnetadmコマンド”を参照してください。

  3. 排他的IPゾーンのネットワーク設定
    zonecfgコマンドで排他的IPゾーンに仮想NICを割り当てた後、zoneadmコマンドでゾーンを起動します。

    # zonecfg -z zone0
    zonecfg:zone0> add net   ←ネットワークインターフェースの設定を追加します。
    zonecfg:zone0:net> set physical=fjvnet0  ← 仮想NICインターフェースを指定します。
    zonecfg:zone0:net> end
    zonecfg:zone0> verify    ← 整合性を確認します。
    zonecfg:zone0> commit    ← 設定した内容で登録します。
    zonecfg:zone0> exit      ← ゾーン設定終了。
    # zoneadm -z zone0 boot  ← zone0を起動します。

    注意

    仮想NICはリソースのネットワークインターフェース (net) で使用してください。自動ネットワークインターフェース (anet) では使用できません。

    参照

    zonecfg(1M)コマンド、zoneadm(1M)コマンドの詳細は、Solarisのマニュアルを参照してください。

  4. 排他的IPゾーンのIPアドレスの設定
    zloginコマンドで排他的IPゾーンにログインした後、ipadm create-ipコマンドで仮想NICをIPのインターフェースとして定義し、ipadm create-addrコマンドでIPアドレスを割り当てます。

    # zlogin zone0
    # ipadm create-ip fjvnet0
    # ipadm create-addr -T static -a 192.168.100.1/24 fjvnet0/v4

    参照

    ipadm(1M)コマンドの詳細は、Solarisのマニュアルを参照してください。

3.2.2.2 カーネルゾーンの場合

カーネルゾーン環境で仮想NICを追加する手順を、以下の構成を例に説明します。

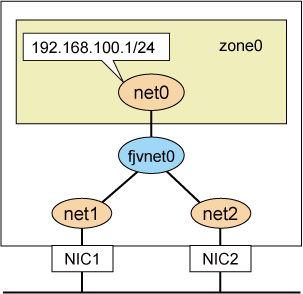

図3.3 カーネルゾーン環境の構成例


グローバルゾーンでnet1とnet2を束ねて仮想NIC“fjvnet0”を作成し、カーネルゾーン“zone0”に割り当てた後、仮想NIC fjvnet0に接続されたzone0上のNIC net0にIPアドレスを設定する手順を以下に示します。

  1. 仮想NICの作成
    rvnetadm createコマンドでグローバルゾーン上に仮想NICを作成します。

    # /opt/FJSVrvnet/bin/rvnetadm create -n fjvnet0 -i net1,net2

    参照

    rvnetadmコマンドの詳細は、“A.1 rvnetadmコマンド”を参照してください。

  2. ネットワーク監視機能の有効化
    rvnetadm start-observコマンドを使用して、ネットワーク監視機能を有効にします。

    # /opt/FJSVrvnet/bin/rvnetadm start-observ

    注意

    ネットワーク監視機能が有効な場合は、rvnetadm stop-observコマンドでネットワーク監視機能を無効にした後、rvnetadm start-observコマンドで再度有効にしてください。

    参照

    rvnetadmコマンドの詳細は、“A.1 rvnetadmコマンド”を参照してください。

  3. カーネルゾーンのネットワーク設定
    zonecfgコマンドでカーネルゾーンに仮想NICを割り当てた後、zoneadmコマンドでゾーンを起動します。

    # zonecfg -z zone0
    zonecfg:zone0> add net   ←ネットワークインターフェースの設定を追加します。
    zonecfg:zone0:net> set physical=fjvnet0  ← 仮想NICインターフェースを指定します。
    zonecfg:zone0:net> end
    zonecfg:zone0> verify    ← 整合性を確認します。
    zonecfg:zone0> commit    ← 設定した内容で登録します。
    zonecfg:zone0> exit      ← ゾーン設定終了。
    # zoneadm -z zone0 boot  ← zone0を起動します。

    注意

    仮想NICはリソースのネットワークインターフェース (net) で使用してください。自動ネットワークインターフェース (anet) では使用できません。

    参照

    zonecfg(1M)コマンド、zoneadm(1M)コマンドの詳細は、Solarisのマニュアルを参照してください。

  4. カーネルゾーンのIPアドレスの設定
    zloginコマンドでカーネルゾーンにログインした後、ipadm create-ipコマンドで仮想NICをIPのインターフェースとして定義し、ipadm create-addrコマンドでIPアドレスを割り当てます。

    # zlogin zone0
    # ipadm create-ip net0
    # ipadm create-addr -T static -a 192.168.100.1/24 net0/v4

    参照

    ipadm(1M)コマンドの詳細は、Solarisのマニュアルを参照してください。
