AR重畳表示定義の設計

AR重畳表示アプリケーションで使用する重畳表示を設計します。以下の項目について検討してください。

基本情報
- 重畳表示名
  定義した重畳表示の名前を指定します。一意の名前を指定することでアプリケーションからの検索や重畳表示の指定をスムーズに行うことができます。
- シナリオID
  重畳表示させたいシナリオのIDです
- シーンID
  重畳表示させたいシーンのIDです。
- 認識方法
  ARマーカー、もしくは位置情報を選択します。ARマーカーの場合、定義した重畳表示定義を重畳させるARマーカーIDを指定します。位置情報を使用する場合、緯度、経度、高度を指定します。
重畳表示定義コンテンツ
以下の種類から選択することができます。
- テキスト
  テキスト情報を重畳表示させたい場合に使用します。
- 基本図形
  製品標準の図形を使用します。
- ファイル
  任意の画像ファイルを重畳表示に使用できます。画像ファイルはAR実行サーバのファイル管理で保存したファイルや外部に存在するファイルのURLで指定します。重畳を表示させるときに重畳画像をダウンロードするために通信が発生します。
- 3Dモデル
  3Dモデルを重畳表示させたい場合に使用します。 3Dモデルとは、3次元の物体をディスプレイ上に表現するためのデータ構造です。第3章 3Dモデルの開発で説明するobj/mtlファイルを解析して作成されます。
重畳表示のさせ方
- 投影方法
  2D表示か3D表示かを選択します。 2D表示はARコンテンツを平行投影により表示させ、3D表示はARコンテンツを透視投影により表示させます。なお、3Dモデルは3D表示にのみ対応しています。
- ARマーカーを使用する場合
  - ARマーカーからの相対位置
    ARマーカーの中心点からARマーカーの1辺を単位としたX,Y,Z座標を指定します。
  - ARマーカーに対する回転角度
    ARマーカーの中心点を原点としたARマーカー座標系に対してX,Y,Z座標の回転角を指定します。
- 位置情報を使用する場合
  - 位置情報
    緯度、経度、高度のパラメーターで位置情報を指定します。
  - 回転角度
    方位および水平方向を基準とした回転角度を表します。2D表示させたAR重畳表示コンテンツに対しては、z軸のみに対して有効となります。
タップアクション
- URLアクション
  重畳表示をタップした際に指定したURLのコンテンツを表示します。
- スクリプトアクション
  重畳表示をタップした際に指定したスクリプトを実行します。スクリプトアクションで指定するスクリプトはアプリケーションの実装時に作成するJavaScriptのメソッドを指定してください。

例

表 2.3 ARマーカーを利用した場合のAR重畳表示定義の設計例
基本情報	AR重畳表示定義名		業務サンプル_バルブ手順
	認識方法		ARマーカー
	ARマーカーID		1
テキスト情報	テキスト		手順1：バルブを右に回す
	フォントサイズ		20
	フォントカラー		#[B00000] 透明度255
	背景色		#[FFC0C0] 透明度255
	折り返し		有り
	領域の高さ		80
	領域の幅		160
配置情報	投影方法		2D
	座標位置	X	4.0
		Y	1.5
		Z	0.0
	回転	X	0.0
		Y	0.0
		Z	0.0
	スケール	X	1.0
		Y	1.0
		Z	1.0
その他	タップアクションを利用する		する
	スクリプトアクション		Apl.shiftScene(true)

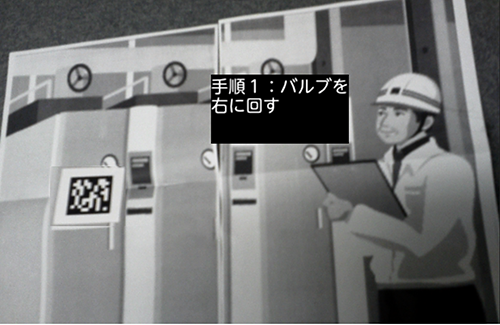

図 2.1 AR重畳表示定義の表示例
