4.1.3 ダッシュボードテンプレートのカスタマイズ

Systemwalker Service Quality Coordinator ダッシュボードテンプレートのカスタマイズは、Analytics Studioを使用して行います。

ポイント

Analytics Studioの詳細な使用方法（チャートやビューなどのカスタマイズ方法）については、Interstage Business Process Manager Analytics 使用手引書(Analytics Studio)を参照してください。

注意

本節で解説に用いている画像の中で[01:Summary_ECO]という表現が出てきますが、この名称はテンプレートの設定によって変わります。実際の画面と見比べて適宜読みかえてください。


4.1.3.1 ダッシュボードテンプレート

ダッシュボードテンプレートは監視対象ごとに分かれています。

「4.1.1 概要」に記載されているダッシュボードのビュー以外の監視対象をダッシュボードで監視したい場合は、以下のダッシュボードテンプレートについて「4.1.2 ダッシュボードテンプレートの使用方法」の手順を実施し、そのあとに「4.1.3.4 ダッシュボードの監視対象情報の追加」を参照して他の監視対象を「有効」にしてから、カスタマイズしてください。


接続情報名

テンプレートファイル名

収集情報

備考

01:Summary_ECO

01:Summary_ECO.aar

ServerMonitor

ZoneMonitor/ZoneStackMonitor/ZoneStackMonitor(All)

ECOフォルダ配下/ECO～レポート

02:Windows

02:Windows.aar

Windowsフォルダ配下/Windows～レポート

03:Unix

03:Unix.aar

Solaris&Linuxフォルダ配下/UNIX～レポート

収集情報のうちRecord IDが"UX_xxx"のレコードが定義されています。

04:Linux

04:Linux.aar

Solaris&Linuxフォルダ配下/UNIX～レポート

収集情報のうちRecord IDが"LX_xxx"のレコードが定義されています。

05:AIX_HP_UX

05:AIX_HP_UX.aar

Solaris&Linuxフォルダ配下/UNIX～レポート

収集情報のうちRecord IDが"AX_xxx"および"HP_xxx"のレコードが定義されています。

06:VMware ESX/ESXi

06:VMware ESX/ESXi.aar

VMware(Virtual)StackMonitor

VMware(Physical)Monitor

VMwareフォルダ配下/VMware～レポート

07:Hyper-V

07:Hyper-V.aar

HyperV(Virtual)StackMonitor

HyperV(Physical)Monitor

Hyper-Vフォルダ配下/Hyper-V～レポート

08:Xen

08:Xen.aar

Xen(Virtual)StackMonitor

Xenフォルダ配下/Xen～レポート

09:Response_Service

09:Response_Service.aar

UserResponseMonitor

ServiceAvailMonitor

WebTrnMonitor

ResponseConditionフォルダ配下/エンドユーザーレスポンスレポート

ServiceConditionフォルダ配下/(HTTP/DNS/SMTP/PORT)サービスレポート

WebTrnフォルダ配下/Webトランザクションレポート

10:Network

10:Network.aar

TcpNetworkMonitor

詳細なし/Systemwalker Network Manager～レポート

TcpNetworkフォルダ配下/TcpNetworkレポート

11:Storagemonitor

11:Storagemonitor.aar

StorageMonitor

StorageResourceフォルダ配下/Storage～レポート

12:Systemwalker

12:Systemwalker.aar

OperationMgrMonitor

詳細なし/CentreicManager～レポート

OperationMgrフォルダ配下/OperationManager～レポート

13:Interstage(summary)

13:Interstage(summary).aar

Interstage(EJB)Monitor

Interstage(TD)Monitor

Interstage(CORBA)Monitor

Interstage(IJServer)Monitor

TxnSyncMonitor

TxnAsyncMonitor

ISI SequenceMonitor

ISI QueueMonitor

14:Interstage(detail)

14:Interstage(detail).aar

Interstageフォルダ配下/Interstage～レポート

Interstage(TxnAnalysis)JavaEE＆Interstage(TxnAnalysis)フォルダ配下/レポートなし

TxnAnalysis(Sync)フォルダ配下/レポートなし

TxnAnalysis(Async)フォルダ配下/レポートなし

ISIフォルダ配下/ISI～レポート

15:SymfoWARE

15:SymfoWARE.aar

SymfowareMonitor

Symfowareフォルダ配下/Symfoware～レポート

16:Oracle

16:Oracle.aar

OracleMonitor

Oracleフォルダ配下/Oracle～レポート

17:MS-SQL

17:MS-SQL.aar

MS-SQL_Monitor

18:MS-NET

18:MS-NET.aar

MS-.NET_Monitor

MS-.NETフォルダ配下/MS-.NET～レポート

19:SAP

19:SAP.aar

SAP Monitor

SAPフォルダ配下/SAP～レポート

20:UserDataMonitor

20:UserDataMonitor.aar

UserDataMonitor

21:UserData

21:UserData.aar

UserDataフォルダ配下/詳細レポート(UDATA1～20)

22:Primesoft

22:Primesoft.aar

PrimesoftMonitor

Primesoftフォルダ配下/Primesoft～レポート

23:OSResource

23:OSResource.aar

詳細なし/P2Vシミュレーション

24:VMware vCenter

24:VMware vCenter.aar

VMware(Cluster)Monitor

VMware(ResourcePool)Monitor

VMwareフォルダ配下/vCenter～レポート

25:KVM

25:KVM.aar

KVM(Virtual)StackMonitor

KVMフォルダ配下/KVM～レポート

26:SolarisZone

26:SolarisZone.aar

SolarisZone(Virtual)StackMonitor

SolarisZoneフォルダ配下/SolarisZone～レポート

27:ResourceOrchestrator

27:ResourceOrchestrator.aar

VMPoolMonitor

StoragePoolMonitor

NetworkPoolMonitor

ServerPoolMonitor

AddressPoolMonitor

Resource Orchestratorフォルダ配下/～プール(需要予測)レポー

28:PostgreSQL

28:PostgreSQL.aar

PostgreSQLMonitor

PostgreSQLフォルダ配下/PostgreSQL～レポート

29:MSMQ

29:MSMQ.aar

MSMQフォルダ配下/レポートなし


注意

ダッシュボードサーバに収集可能なAgentの性能情報は、以下のとおりです。

  • サマリデータ

  • リソースデータ(10分)


4.1.3.2 監視対象Agentの設定

監視対象Agentの設定を行うことにより、指定したAgentの情報だけがダッシュボードサーバへデータ転送されるようになるため、ダッシュボードサーバへの負荷を軽減することができます。

■手順

  1. Webブラウザを利用して、Interstage Business Process Manager Analyticsの運用管理コンソールに接続します。

    Windows Server 2012以降

    [アプリ]画面で、[Systemwalker Service Quality Coordinator] - [ダッシュボード機能(運用管理コンソール)]をクリックし、セットアップ時に指定した管理者IDとパスワードを使用してログインします。

    Windows Server 2008以前

    [スタート]メニュー - [Systemwalker Service Quality Coordinator] - [ダッシュボード機能(運用管理コンソール)]をクリックし、インストール時に指定した管理者IDとパスワードを使用してログインします。

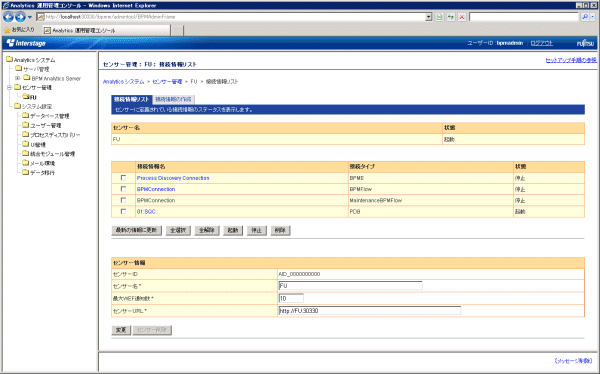

  2. [Analyticsシステム] - [センサー管理] - [<ホスト名>]をクリックし、[接続情報リスト]を表示します。


  3. [接続情報名]-[01:SQC]をクリックします。

    注意

    監視対象Agentの設定を変更する場合は、変更する接続情報の状態を停止させてから実施してください。

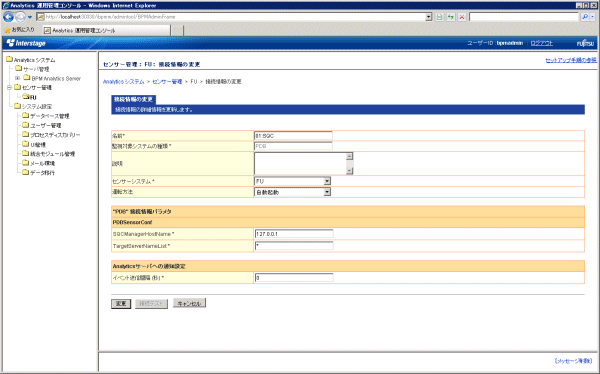

  4. 「01:SQC」の接続情報の変更画面が表示されます。[PDBSensorConf]配下の[TargetServerNameList*]テキストボックスに、ダッシュボードで監視するAgentのシステム名を記載します。複数のAgentを監視する場合は、カンマ区切りでサーバのIPアドレスを追加してください。

    注意

    • sqcSetPolicy(ポリシー適用コマンド)の-hオプションを使用して管理対象のシステム名を変更した場合は、変更したシステム名を指定します。

    • インストールレス型Agentの場合は、Manager/Proxy Managerで作成したリモート監視定義ファイルのDISPLAYNAME(DISPLAYNAMEがない場合は、HOSTNAME)の値を指定してください。


    ポイント

    [PDBSensorConf] - [TargetServerNameList*]のテキストボックスには初期値として「*」が入力されており、この場合、PDBに格納されているすべてのAgentの性能情報を取得することになります。
    取得するAgentを指定する場合は、Agentのホスト名、または、IPアドレスを入力してください(半角英数43,644文字まで)。なお、ホスト名やIPアドレスには「*」での前方一致および後方一致が可能です。
    以下に例を示します。

    • 「Win*」を指定 → 「Win」で始まるホストが対象

    • 「*dows」を指定 → 「dows」で終わるホストが対象

    • 「*ndo*」を指定 → 「ndo」を含むホストが対象

    • 「192.168.0.*」 → 192.168.0.0～255までのAgentに対応


  5. [変更]ボタンをクリックします。


4.1.3.3 ダッシュボードサーバのデータ収集間隔の変更

ダッシュボードサーバがManagerから収集している監視対象のデータの収集間隔の変更方法について説明します。

注意

データ収集間隔をデフォルト値(10分)よりも小さい値を設定しないでください。ダッシュボードサーバが高負荷状態となりデータが正常に収集されない場合があります。


■手順

  1. Analytics Studioにログインします。

  2. ナビゲーションスペースの[操作ガイド]タブから、[4. 共有・運用の開始]の[すべての定義の一覧表示]をクリックします。

  3. 収集条件の[Condition_＜イベント名＞]を選択します。

  4. ワークスペース・エディタの[ローカル編集]ボタンをクリックします。

    「ローカル編集 操作が成功しました」というメッセージが表示されます。

  5. [スケジュール]タブをクリックします。

  6. [スケジュール設定]の収集間隔の欄の時間を、変更するデータ収集間隔に設定します。

  7. ワークスペース・エディタの[保存]ボタンをクリックします。

  8. ワークスペース・エディタの[共有]ボタンをクリックします。

    共有されると「共有 操作が成功しました」というメッセージが表示されます。

  9. [OK]をクリックしてダイアログを閉じます。

  10. ワークスペース・エディタの[承認依頼]ボタンをクリックします。

  11. [承認依頼 -確認]ダイアログが表示されるので、[はい]をクリックします。

    「承認依頼 操作が成功しました」というメッセージが表示されます。

  12. [OK]をクリックしてダイアログを閉じます。

  13. ナビゲーションスペースの[公開ビュー]タブを選択します。

  14. 公開したい収集条件が登録されているグループを選択します。

  15. ワークスペース・一覧の[運用の開始]ボタンをクリックします。

  16. [運用開始 -確認]ダイアログが表示されるので、[はい]をクリックします。

    「運用開始 操作が成功した定義:」というメッセージが表示されます。

  17. [OK]をクリックしてダイアログを閉じます。

4.1.3.4 ダッシュボードの監視対象情報の追加

Systemwalker Service Quality Coordinator ダッシュボードテンプレートでは、以下のイベントが監視対象として有効化されており、Managerからダッシュボードサーバへ性能情報が転送されます。

イベント名

備考

PDB_M_SUM_PROC

サマリ情報(CPU)

PDB_M_SUM_MEM

サマリ情報(メモリ)

PDB_M_SUM_DISK

サマリ情報(Disk)

PDB_M_SUM_ZONE

サマリ情報(ZONE)

PDB_D_ECO_POWER

消費電力

PDB_D_ECO_TEMPERATURE

温度

PDB_M_SUM_VMWVPROC

サマリ情報(VMware 仮想マシン CPU)

PDB_M_SUM_VMWVMEM

サマリ情報(VMware 仮想マシン メモリ)

PDB_M_SUM_VMWVDISK

サマリ情報(VMware 仮想マシン Disk)

PDB_M_SUM_VMWPPROC

サマリ情報(VMware 仮想ホスト CPU)

PDB_M_SUM_VMWPMEM

サマリ情報(VMware 仮想ホスト メモリ)

PDB_M_SUM_VMWPDISK

サマリ情報(VMware 仮想ホスト Disk)

上記以外のイベントを監視対象として追加する場合、「4.1.3.1 ダッシュボードテンプレート」を参照し該当するテンプレートを適用後、以下の手順を実施してください。

注意

  • イベントを監視対象として追加する場合は、Interstage Business Process Manager Analiticsの運用管理コンソールの[センサー管理]から接続タイプが"PDB"になっているすべての接続情報を停止させてください。停止しない場合、監視対象の追加・アップロード処理に長時間かかる場合があります。

■手順

  1. Analytics Studioにログインします。

  2. ナビゲーションスペースの[操作ガイド]タブから、[4. 共有・運用の開始]の[運用の開始]をクリックを選択します。

  3. 追加するイベントのグループを選択し、[運用の開始]をクリックします。

  4. 運用の開始を確認するダイアログが表示されるので、[はい]をクリックして運用を開始します。

  5. [OK]をクリックしてダイアログを閉じます。

ポイント

本手順実施後、ダッシュボードを表示させる場合は、一度ログアウトして再度ログインしてください。


4.1.3.5 アカウント管理

アカウント管理では、ダッシュボードのアクセス権限を定義します。

「3.2.1.4 ダッシュボードを使用するユーザーの作成」を参照して、ユーザーを作成してください。

詳細については、Interstage Business Process Manager Analytics 使用手引書(Analytics Studio)を参照してください。
