4.1.2 ダッシュボードテンプレートの使用方法

Analytics Studioにログインする手順について説明します。

ポイント

本手順は、ダッシュボードサーバをインストールした環境で実施してください。

■手順

Webブラウザから以下のURLを指定して、Analytics Studioのログイン画面を表示します。
http://<ダッシュボードサーバのIPアドレス>:<ポート番号※>/ibpmm/
※デフォルトポート番号：30330
「3.2.1.4 ダッシュボードを使用するユーザーの作成」で作成した、ダッシュボードを編集できるユーザーでログインします。
[Analytics Studio]タブをクリックすると、以下の[Analytics Studio]画面が表示されます。

4.1.2.1.2 ダッシュボードテンプレートの適用

ダッシュボードテンプレートを適用する手順について説明します。

■手順

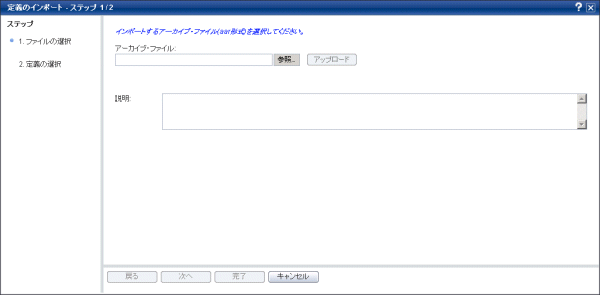

メニューバーの[ツール] - [定義のインポート]をクリックして、[定義のインポート]ウィザードを表示します。
[ファイルの選択]で、[アーカイブ・ファイル]内の[参照]ボタンをクリックし、対象のテンプレートファイルを指定して、[アップロード]ボタンをクリックします。
<Interstage Business Process Manager Analytics for SQCのインストールディレクトリ>
\conf\template\ja\01Summary_ECO.aar
アップロードが完了すると、[次へ]ボタンが活性化されます。

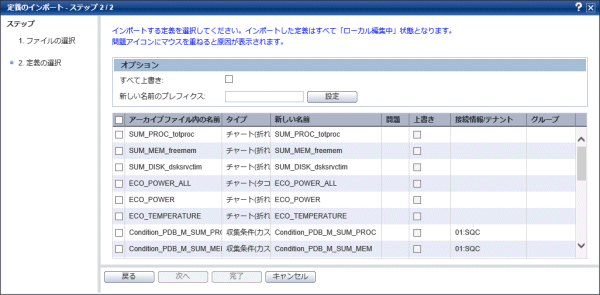

[定義の選択]ですべての定義を選択し、[完了]ボタンをクリックしてインポートを実行します。
以下のテンプレートファイルについても、上記手順1.から3.を実施してください。
<Interstage Business Process Manager Analytics for SQCのインストールディレクトリ>
\conf\template\ja\06VMwareESX_ESXi.aar

4.1.2.2 Analytics Studioによるダッシュボードテンプレートの運用開始

Analytics Studioで「3.2.1.4 ダッシュボードを使用するユーザーの作成」で作成したユーザーに、ダッシュボードテンプレートのビュープロファイルを設定し、運用を開始します。

4.1.2.2.1 Analytics Studioのログイン

Analytics Studioにログインする手順について説明します。

■手順

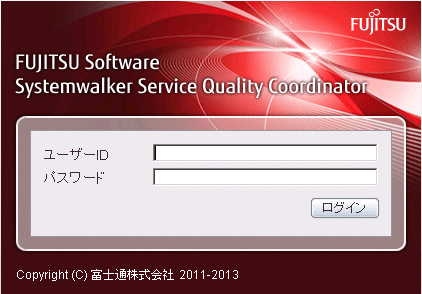

Webブラウザから以下のURLを指定して、Analytics Studioのログイン画面を表示します。
http://<ダッシュボードサーバのIPアドレス>:<ポート番号※>/ibpmm/
※デフォルトポート番号：30330
「3.2.1.4 ダッシュボードを使用するユーザーの作成」で作成した、ダッシュボードを編集できるユーザーでログインします。

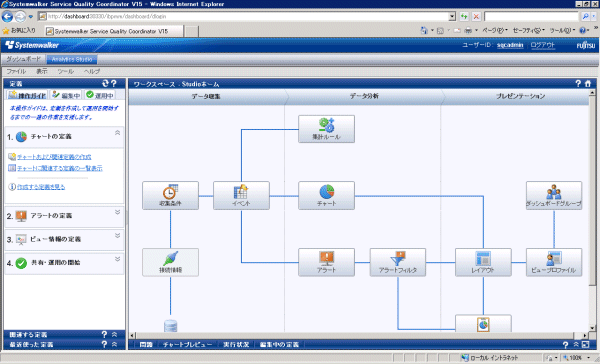

[Analytics Studio]タブをクリックすると、以下の[Analytics Studio]画面が表示されます。

4.1.2.2.2 ダッシュボードグループの作成

ダッシュボードを利用するユーザーをグループ化（ダッシュボードグループ）して、用意されているダッシュボードテンプレートのビュープロファイルを割り当てる手順について説明します。

■手順

メニューバーの[ファイル] - [新規作成] - [ダッシュボードグループ]を順にクリックして、ダッシュボードグループを作成するためのダイアログボックスを表示します。
[ダッシュボードグループを新規に作成する]画面の[ダッシュボードグループ名]ボックスに、作成するグループの名前を入力します。入力は必須です。
注意
ダッシュボードグループの名前は、意味がある一意の名前にします。名前には任意の文字、数字、スペースが使えます。64文字まで入力可能です。
[作成後エディタを開く]にチェックし、[作成]ボタンをクリックします。
[オーバービューレイアウト]ボックスに、「Guest Layout」を指定します。

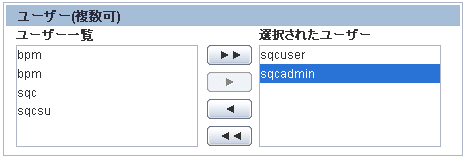

ダッシュボードグループに割り当てるユーザーを選択します。[ユーザー一覧]ボックスから「3.2.1.4 ダッシュボードを使用するユーザーの作成」で作成したユーザーを選択し、矢印ボタンをクリックして、ユーザーを[選択されたユーザー]ボックスに追加してください。

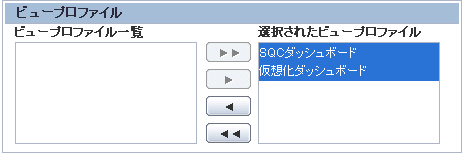

ダッシュボードグループにビュープロファイルを適用します。[ビュープロファイル一覧]ボックスから「SQCダッシュボード」と「仮想化ダッシュボード」を選択し、矢印ボタンをクリックして、ビュープロファイルを[選択されたビュープロファイル]ボックスに追加してください。これにより、ユーザーがダッシュボードから参照できる情報が決まります。
[アクセス権限]の[チャートの編集]と[アラートの対処]チェックボックスのチェックを外します。
[保存]ボタンをクリックして、ダッシュボードグループの定義を保存します。作成したダッシュボードグループがナビゲーションスペースの[編集中]タブのダッシュボードグループの下に表示されます。

4.1.2.2.3 運用の開始

ダッシュボードグループとダッシュボードテンプレートを「運用開始」する手順について説明します。「運用開始」することにより、ダッシュボードで表示できるようになります。

■手順

ナビゲーションスペースで[操作ガイド]タブを選択します。
[4.共有・運用の開始]の[運用の開始]メニューをクリックします。
すべてのグループを選択して、[運用の開始]をクリックします。
運用の開始を確認するダイアログが表示されます。
[はい]をクリックして運用を開始します。
[OK]をクリックしてダイアログを閉じます。

注意

「運用の開始」手順実施後、ダッシュボードを表示させる場合は、一度ログアウトして再度ログインしてください。

4.1.2.3 ダッシュボードの表示

4.1.2.3.1 ダッシュボードのログイン

ダッシュボードにログインする手順について説明します。

■手順

Webブラウザから以下のURLを指定して、ダッシュボードのログイン画面を表示します。
http://<ダッシュボードサーバのIPアドレス>:<ポート番号※>/ibpmm/
※デフォルトポート番号：30330
「3.2.1.4 ダッシュボードを使用するユーザーの作成」で作成した、ダッシュボードの利用権限を持つユーザーでログインします。
[ダッシュボード]タブをクリックし、SQCダッシュボードを表示します。

SQCダッシュボード - リソース・ダッシュボードの表示: [業務レポート] - [SQCダッシュボード] - [リソース・ダッシュボード]を選択することで、CPU/メモリ/ディスクのダッシュボードを表示することができます。

SQCダッシュボード - グリーン・ダッシュボードの表示: [業務レポート] - [SQCダッシュボード] - [グリーン・ダッシュボード]を選択することで、電力量/温度のダッシュボードを表示することができます。

仮想化ダッシュボード - VMwareの表示: [業務レポート] - [仮想化ダッシュボード] - [VMwere]を選択することで、VMwareのホストおよびゲストサーバのサーバリソースのダッシュボードを表示することができます。

ポイント

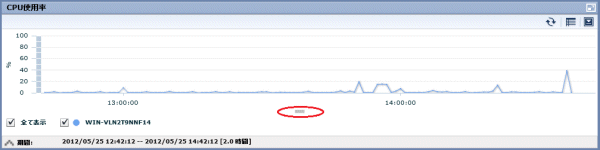

1つのチャート中に凡例の数が多い場合、凡例がすべて表示されないことがあります。その場合はチャート中央（下図の赤丸の箇所）をドラッグし凡例の表示領域を変更するか、チャートの最大化表示を行ってください。
