運用サイトとバックアップサイトに対して、セットアップの事前準備を行います。
ストレージ装置のレプリケーション
ストレージ装置のレプリケーション機能を用いて運用サイトの情報をバックアップサイトにレプリケーションしてください。
レプリケーションの対象は、以下の情報を格納したLUNです。「表3.1 ストレージ装置のレプリケーション」を参照してください。
レプリケーション対象の情報 | 情報を格納するLUNの種類 | LUNの本数 | 備考 | |
|---|---|---|---|---|
切替え情報格納フォルダー | FC接続、またはiSCSI接続のLUN | 運用サイト | 2 (注1) | 「3.2 切替え情報格納フォルダーの作成」を参照してください。 運用サイトからバックアップサイト、バックアップサイトから運用サイトへ双方向に複製を実施します。それぞれにレプリケーション制御単位(コピーグループ)を設定してください。 |
バックアップサイト | 2 (注2) | |||
レプリケーション対象のストレージプール(注3)に格納された、ディスクリソースと仮想ストレージリソース | FC接続、iSCSI接続、またはNAS接続のLUN (注4、注5) | 運用サイト | レプリケーション対象のストレージプールに格納された、ディスクリソースと仮想ストレージリソースが使用しているLUNの数 | レプリケーションの制御単位(コピーグループ)は、切替えを実施する単位で設定してください。 |
バックアップサイト | 運用サイトと同数 (注6) | |||
注1) 以下のLUNが必要です。
運用サイトの切替え情報格納フォルダー用のLUN
バックアップサイトの切替え情報格納フォルダー用のLUNに対する、レプリケーション先用のLUN
注2) 以下のLUNが必要です。
バックアップサイトの切替え情報格納フォルダー用のLUN
運用サイトの切替え情報格納フォルダー用のLUNに対する、レプリケーション先用のLUN
注3) レプリケーション対象のストレージプールに格納されているディスクリソースまたは仮想ストレージリソースを使用しているテナント、L-Platform、インフラ管理者用L-Server、イメージが、バックアップサイトへの切替え対象になります。「2.3 切替え範囲の限定」を参照ください。
注4) iSCSI接続とNAS接続のLUNは、仮想L-Server切替え(VMゲスト)で使用する場合だけサポートしています。
注5) 仮想L-Server切替え(VMゲスト)方式に利用するLUNの場合、レプリケーションを開始する前に、レプリケーション先のLUNが切替え先のVM管理製品上でデータストアとして認識されていないことを確認してください。
データストアとして認識されている場合、以下を行ってデータストアとして認識されない状態にしてください。
VMFSデータストアの場合
任意のVMホスト上で該当のデータストアを削除してください。
また、データストアを共有していたほかのVMホストでも、データストアが削除されたことを認識させてください。例: 各ホスト上でデータストアの再スキャンを実施
NFSデータストアの場合
各ホストから、該当のデータストアをアンマウントしてください。
操作の詳細はVMwareのマニュアルを参照してください。
注6) 運用サイトのレプリケーション対象のストレージプールに格納された、ディスクリソースと仮想ストレージリソースが使用しているLUNに対する、レプリケーション先用のLUNの数

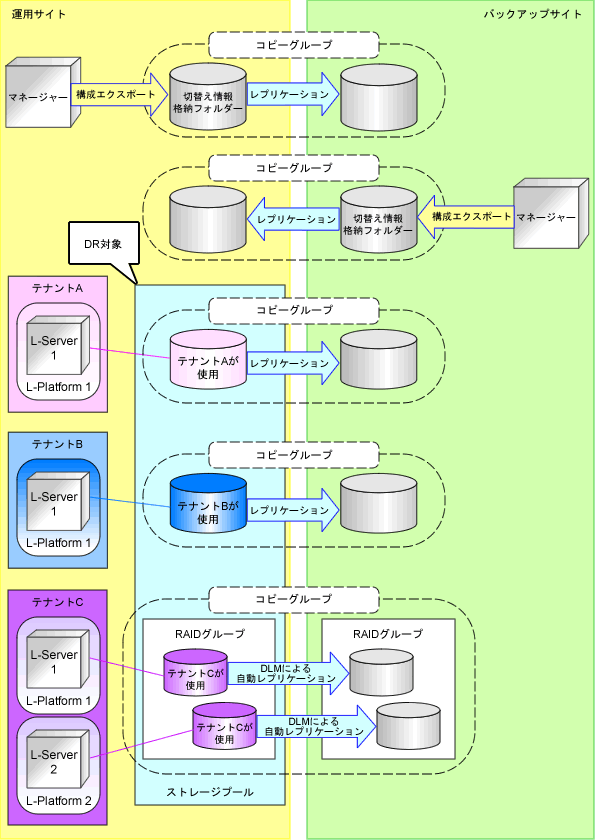

図3.1 ストレージ装置のレプリケーション
ストレージのレプリケーションは、「運用ガイド CE」の「17.1.3 ストレージ筺体の高可用性」の機能を使用します。
Disaster Recoveryの運用ができるストレージは、事前に作成されたLUNまたはETERNUSのダイナミックLUNミラーリング(DLM)のストレージです。ストレージのレプリケーションの前提条件の詳細については、「設計ガイド CE」の「7.2 ストレージ筺体の高可用性の設計」を参照してください。
運用サイトでは、バックアップサイトのディスクリソースが検出されている必要はありません。そのため、バックアップサイトのストレージ装置を運用サイトのサーバに接続する必要はありません。
物理L-Serverを作成する場合
「設計ガイド CE」の「付録D 物理L-Server作成のための事前準備」を参照してください。
サーバ仮想化ソフトウェアを利用して仮想L-Serverを作成する場合
「設計ガイド CE」の「付録E 仮想L-Server作成のための事前準備」を参照してください。ただし、VM管理製品は、運用サイトの物理L-Server上に構築する場合、バックアップサイト側では構築する必要はありません。
物理/仮想L-Server切替え(VMホスト/VMゲスト)でVMwareの仮想L-Serverを使用する場合
VMホストに対して以下のコマンドを入力し、複製されたLUNの検出を無効にしてください。
>esxcfg-advcfg -s 0 /LVM/DisallowSnapshotLUN <RETURN> |
注意
ETERNUSのダイナミックLUNミラーリング(DLM)で作成されたLUNは、運用サイトからバックアップサイトに一度切り替えた時点で、事前に作成されたLUNとして扱われます。事前に作成されたLUNでは、レプリケーションの設定が自動では実施されないため、それ以降に切替えを行うためには事前に作成されたLUNのレプリケーションを設定する必要があります。ダイナミックLUNミラーリング(DLM)で作成されたLUN、および事前に作成されたLUNについての詳細は、「設計ガイド CE」の「D.3 ストレージの事前準備」を参照してください。
物理/仮想L-Server切替え(VMホスト/VMゲスト)でHyper-Vの仮想L-Serverを使用する場合
バックアップサイトの管理サーバにも、リモート管理の認証設定が必要です。
詳細は「設計ガイド CE」の「E.2.5 Hyper-V環境におけるセットアップの事前準備の概要」を参照してください。
