3.2.3 NSアプライアンス用の物理L-Serverの作成

NSオプション専用のサーバに、NSアプライアンス用の物理L-Serverを作成します。

なお、NSオプション専用のサーバが複数台ある場合、サーバの台数分の物理L-Serverを作成します。

NSオプション専用のサーバがラックマウント型サーバの場合、本操作の前に必ず「3.1.3 定義ファイルの作成」で示される構成情報の事前定義ファイルを作成してください。

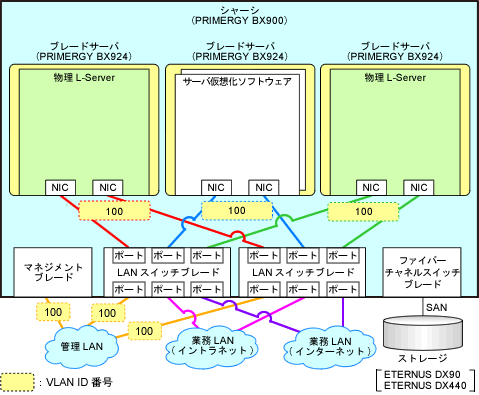

図3.1 ユーザーカスタマイズモードで自動設定を行う場合のNSアプライアンス用の物理L-Server作成後のネットワーク構成例(ブレードサーバの場合)

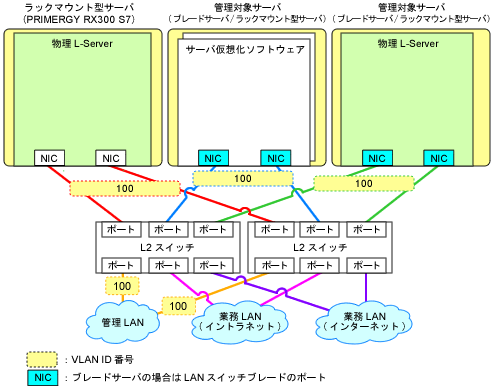

図3.2 ユーザーカスタマイズモードで自動設定を行う場合のNSアプライアンス用の物理L-Server作成後のネットワーク構成例(ラックマウント型サーバの場合)

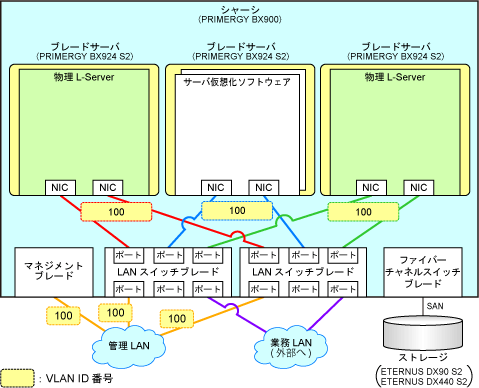

図3.3 簡単設定モードで自動設定を行う場合のNSアプライアンス用の物理L-Server作成後のネットワーク構成例(ブレードサーバの場合)

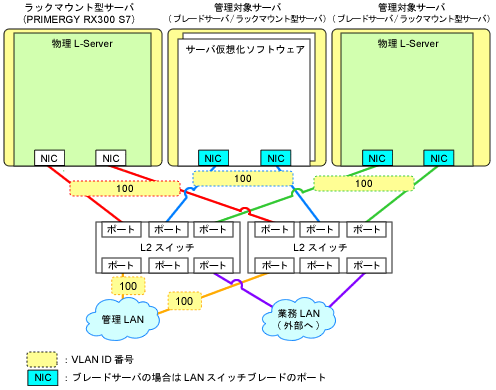

図3.4 簡単設定モードで自動設定を行う場合のNSアプライアンス用の物理L-Server作成後のネットワーク構成例(ラックマウント型サーバの場合)

GUIの場合

RORコンソールから作成します。

NSアプライアンス用の物理L-Server作成時に指定する値を説明します。

なお、説明していない項目については、任意の値を指定します。

表3.2 [基本情報]タブの指定値
項目	指定値
テンプレート	"指定なし"を指定します。
サーバ種別	"物理"を指定します。
イメージ	"NSオプション用クローニングイメージ"を指定します。利用するサーバモデルに対応するクローニングイメージを指定してください。
構成定義作成	チェックを外します。
ネットワーク(NIC)	管理LANだけを選択します。「2.1.3 ネットワーク構成」で設計した、管理LANに利用するNICで冗長化します。

表3.3 [サーバ]タブの指定値
項目	指定値
サーバ指定方法	モデル名指定を選択し、利用するサーバモデルを指定します。 NSオプションがサポートしているサーバモデルを指定してください。
電源切断時のサーバ解放	チェックを外します。
FCパス	"シングルパスモード"を指定します。
ブートモード	"通常"を指定します。

表3.4 [ディスク]タブの指定値
項目	指定値
ディスク種別	"SAN"を指定します。
ディスク	"100G×1"を指定します。

表3.5 [ネットワーク]タブの指定値
項目	指定値
NIC/ネットワーク	管理LANだけを選択します。「2.1.3 ネットワーク構成」で設計した、管理LANに利用するNICで冗長化します。
IPアドレス(省略可)	管理LAN用のIPアドレスを指定します。

指定項目の詳細および作成手順については、「操作ガイドインフラ管理者編 (リソース管理) CE」の「16.2 個々のパラメーターを指定した物理L-Serverの作成」を参照してください。

コマンドの場合
rcxnetworkservice lserverコマンドでNSアプライアンス用の物理L-Serverを作成します。
コマンドの詳細については、「A.1 rcxnetworkservice」を参照してください。
