XSCFのDR対応機種でマルチパス機能を用いたLAN環境を構築する際、"図8.2 XSCFのDR機能の推奨LAN構成"の構成を推奨します。

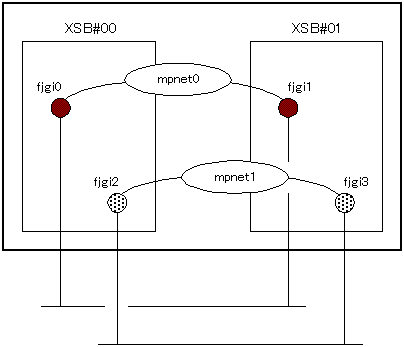

図8.2 XSCFのDR機能の推奨LAN構成
XSCFのDR機能は、XSCFのDR対応機種のシステムボード(XSB)単位に行われます。XSCFシェルコマンドによるシステムボードの切断を行う際に通信を継続させるためには、推奨構成のようにシステムボード間で通信パスを冗長化することで通信の継続が可能となります。
