3.1.1 スナップショット型高速コピーの実行

スナップショット型高速コピーの実行方法について、Windowsの例で説明します。なお、Solaris、Linuxも同様となります。

3.1.1.1 OPCを利用したバックアップ

以下の処理に対する操作方法を説明します。

バックアップの実行

OPCを使ったバックアップは、「A.6.1 acopc start (OPCまたはQuickOPCのコピー開始コマンド)」を実行します。

[実行例]

> acopc start -g OpcGroup

E4000/0x1:E4000/0x3
# DATE : 2008/06/25 00:00:00 - << OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=1/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=3/Adr_high=0/Adr_low=0

E4000/0x2:E4000/0x4
# DATE : 2008/06/25 00:00:02 - << OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=2/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=4/Adr_high=0/Adr_low=0

  Succeeded : 2
  Failed    : 0

バックアップ実行状況の確認

バックアップの実行状況を確認するには、「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。

[実行例]

> acopc query -g OpcGroup

Copy Group Name : OpcGroup
Copy Group Type : OPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    SID  OPC Status      Copy Phase Copied Block
--------- --- --------- ---- --------------- ---------- ------------
E4000/0x1 ==> E4000/0x3 0x21 "OPC Executing" "Copying"             0
E4000/0x2 ==> E4000/0x4 0x22 "OPC Executing" "Copying"        471859

バックアップにおけるOPC進捗状況の確認

バックアップにおけるOPCのコピー進捗状況を確認するには、-progressオプションを付けて「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。
本機能は、Windows版だけ利用できます。

[実行例]

> acopc query -g OpcGroup -progress

Copy Group Name : OpcGroup
Copy Group Type : OPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    Progress Copied Block Total Block
--------- --- --------- -------- ------------ -----------
E4000/0x1 ==> E4000/0x3       0%            0     1048576
E4000/0x2 ==> E4000/0x4      45%       471859     1048576

3.1.1.2 OPC利用環境でのリストア

以下の処理に対する操作方法を説明します。

リストアの実行

リストアは、-rオプションを付けて「A.6.1 acopc start (OPCまたはQuickOPCのコピー開始コマンド)」を実行します。

[実行例]

> acopc start -g OpcGroup -r

E4000/0x1:E4000/0x3
# DATE : 2008/06/25 12:00:00 - << OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=3/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=1/Adr_high=0/Adr_low=0

E4000/0x2:E4000/0x4
# DATE : 2008/06/25 12:00:02 - << OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=4/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=2/Adr_high=0/Adr_low=0

  Succeeded : 2
  Failed    : 0

リストア実行状況の確認

リストアの実行状況を確認するには、-rオプションを付けて「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。

[実行例]

> acopc query -g OpcGroup -r

Copy Group Name : OpcGroup
Copy Group Type : OPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    SID  OPC Status      Copy Phase Copied Block
--------- --- --------- ---- --------------- ---------- ------------
E4000/0x1 <== E4000/0x3 0x42 "OPC Executing" "Copying"          9408
E4000/0x2 <== E4000/0x4 0x43 "OPC Executing" "Copying"          3728

リストアにおけるOPC進捗状況の確認

リストアにおけるOPCのコピー進捗状況を確認するには、-rオプションと-progressオプションを付けて「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。
本機能は、Windows版だけ利用できます。

[実行例]

> acopc query -g OpcGroup -r -progress

Copy Group Name : OpcGroup
Copy Group Type : OPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    Progress Copied Block Total Block
--------- --- --------- -------- ------------ -----------
E4000/0x1 <== E4000/0x3       1%         9408     1048576
E4000/0x2 <== E4000/0x4       1%         3728     1048576

3.1.1.3 QuickOPCを利用したバックアップ

以下の処理に対する操作方法を説明します。

初回バックアップの実行

QuickOPCを使ったバックアップは、「A.6.1 acopc start (OPCまたはQuickOPCのコピー開始コマンド)」を実行します。初回のバックアップでは、以下のように、-diffオプションを付けずに実行してください。

[実行例]

> acopc start -g QuickOpcGroup

E4000/0x1:E4000/0x3
# DATE : 2008/06/25 00:00:00 - << Differential OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=1/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=3/Adr_high=0/Adr_low=0

E4000/0x2:E4000/0x4
# DATE : 2008/06/25 00:00:02 - << Differential OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=2/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=4/Adr_high=0/Adr_low=0

  Succeeded : 2
  Failed    : 0

初回のバックアップを実行すると、コピー元ボリュームからコピー先ボリュームへのOPCとトラッキング処理が開始されます。

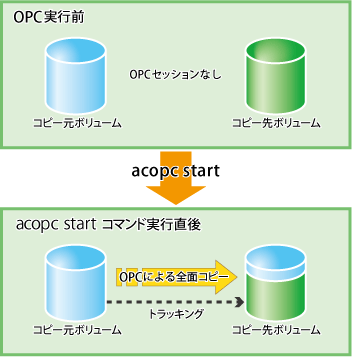

図3.1 acopc startコマンドの実行イメージ(1回目)

バックアップ実行状況の確認

バックアップの実行状況を確認するには、OPCによるバックアップと同様、「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。

[実行例]

> acec query -g QuickOpcGroup

Copy Group Name : QuickOpcGroup
Copy Group Type : QuickOPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    SID  OPC Status      Copy Phase         Copied Block
--------- --- --------- ---- --------------- ------------------ ------------
E4000/0x1 ==> E4000/0x3 0x21 "OPC Executing" "Copying/Tracking"         6912
E4000/0x2 ==> E4000/0x4 0x22 "OPC Executing" "Copying/Tracking"         5760

バックアップにおけるQuickOPC進捗状況の確認

バックアップにおけるQuickOPCのコピー進捗状況を確認するには、-progressオプションを付けて「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。
本機能は、Windows版だけ利用できます。

[実行例]

> acopc query -g QuickOpcGroup -progress

Copy Group Name : QuickOpcGroup
Copy Group Type : QuickOPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    Progress Copied Block Total Block
--------- --- --------- -------- ------------ -----------
E4000/0x1 ==> E4000/0x3       1%         6912     1048576
E4000/0x2 ==> E4000/0x4       1%         5760     1048576

物理コピーが完了すると、トラッキング処理のみが動作している状態となります。

図3.2 スナップショット処理完了時のイメージ

トラッキング状態の確認

トラッキング状態を確認するには、「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。

[実行例]

> acec query -g QuickOpcGroup

Copy Group Name : QuickOpcGroup
Copy Group Type : QuickOPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    SID  OPC Status      Copy Phase Copied Block
--------- --- --------- ---- --------------- ---------- ------------
E4000/0x1 ==> E4000/0x3 0x21 "OPC Executing" "Tracking"      1048576
E4000/0x2 ==> E4000/0x4 0x22 "OPC Executing" "Tracking"      1048576

2回目からのバックアップの実行

前回のバックアップ時点からの差分データだけをコピーするには、トラッキング状態のときに、-diffオプションを付けて「A.6.1 acopc start (OPCまたはQuickOPCのコピー開始コマンド)」を実行します。差分データだけのコピーとなるため、ボリューム全体のコピーよりも短時間で物理コピーが完了します。

[実行例]

> acopc start -g QuickOpcGroup -diff

E4000/0x1:E4000/0x3
# DATE : 2008/06/26 00:00:00 - << Differential OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=1/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=3/Adr_high=0/Adr_low=0

E4000/0x2:E4000/0x4
# DATE : 2008/06/26 00:00:02 - << Differential OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=2/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=4/Adr_high=0/Adr_low=0

  Succeeded : 2
  Failed    : 0

図3.3 acopc startコマンドの実行イメージ(2回目以降)


3.1.1.4 QuickOPC利用環境でのリストア

以下の処理に対する操作方法を説明します。

リストアの実行

リストアは、-rオプションを付けて「A.6.1 acopc start (OPCまたはQuickOPCのコピー開始コマンド)」を実行します。

[実行例]

> acopc start -g QuickOpcGroup -r

E4000/0x1:E4000/0x3
# DATE : 2008/06/26 12:00:00 - << OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=3/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=1/Adr_high=0/Adr_low=0

E4000/0x2:E4000/0x4
# DATE : 2008/06/26 12:00:02 - << OPC Started >>
# From:BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=4/Adr_high=0/Adr_low=0/size_high=0/size_low=0
# To  :BoxID=303045343030304d3323232323234534353053323041232323234b44343033303633393030342323/Olu=2/Adr_high=0/Adr_low=0

  Succeeded : 2
  Failed    : 0

リストア実行状況の確認

リストアの実行状況を確認するには、-rオプションを付けて「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。

[実行例]

> acopc query -g QuickOpcGroup -r

Copy Group Name : QuickOpcGroup
Copy Group Type : QuickOPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    SID  OPC Status      Copy Phase Copied Block
--------- --- --------- ---- --------------- ---------- ------------
E4000/0x1 <== E4000/0x3 0x42 "OPC Executing" "Copying"        974848
E4000/0x2 <== E4000/0x4 0x43 "OPC Executing" "Copying"        786432

ポイント

論理ボリューム内のすべてのデータがコピーされるわけではなく、OPCが完了した時点からの更新済み差分データのみがコピーされます。そのため、QuickOPCを使ったバックアップ/リストア運用では、バックアップだけでなく、リストアのコピーも短時間で完了します。

リストアにおけるOPC進捗状況の確認

リストアにおけるOPCのコピー進捗状況を確認するには、-rオプションと-progressオプションを付けて「A.6.2 acopc query (OPCまたはQuickOPCのコピー状況表示コマンド)」を実行します。
本機能は、Windows版だけ利用できます。

[実行例]

> acopc query -g QuickOpcGroup -r -progress

Copy Group Name : QuickOpcGroup
Copy Group Type : QuickOPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    Progress Copied Block Total Block
--------- --- --------- -------- ------------ -----------
E4000/0x1 <== E4000/0x3      93%       974848     1048576
E4000/0x2 <== E4000/0x4      75%       786432     1048576

3.1.1.5 SnapOPC+を利用したバックアップ【Windows】

以下の処理に対する操作方法を説明します。

バックアップの実行

SnapOPC+を使ったバックアップは、「A.6.4 acsnap start (SnapOPC+のコピー開始コマンド)【Windows】」を実行します。

[実行例]

> acsnap start -g SnapOPCPGroup

E4000/0x1:E4000/0x4
# DATE : 2008/06/24 16:28:00 - << SnapOPCP Started >>

E4000/0x2:E4000/0x5
# DATE : 2008/06/24 16:28:00 - << SnapOPCP Started >>

  Succeeded : 2
  Failed    : 0

バックアップ実行状況の確認

バックアップの実行状況を確認するには、「A.6.5 acsnap query (SnapOPC+のコピー状況表示コマンド)【Windows】」を実行します。

[実行例]

> acsnap query -g SnapOPCPGroup

Copy Group Name : SnapOPCPGroup
Copy Group Type : SnapOPCP
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    SID  Snap Status               Gen  Date     Copied Block
--------- --- --------- ---- ------------------------- ---- -------- ------------
E4000/0x1 ==> E4000/0x4 0x22 "Copy On Write(Active)"    2   10minute      1048576
E4000/0x1 ==> E4000/0x3 0x21 "Copy On Write(Inactive)"  1   1day          1048576
E4000/0x2 ==> E4000/0x5 0x21 "Copy On Write(Active)"    1   10minute      1048576
E4000/0x2 N/A E4000/0x6 0x22 "Snap action not startup"  N/A N/A                 0

3.1.1.6 SnapOPC+利用環境でのリストア【Windows】

以下の処理に対する操作方法を説明します。

ポイント

SnapOPC+でリストアを実行できるのは、以下のETERNUS ディスクアレイです。

  • ETERNUS DX410/DX440

  • ETERNUS DX8100/DX8400/DX8700

  • ETERNUS4000 モデル400, 600

  • ETERNUS8000 モデル800, 1200, 2200

リストアの実行

SnapOPC+でリストアを実行するには、-rオプションを付けて「A.6.4 acsnap start (SnapOPC+のコピー開始コマンド)【Windows】」を実行します。

[実行例]

> acsnap start -g SnapOPCPGroup -r

E4000/0x1:E4000/0x4
# DATE : 2008/06/24 16:28:00 - << SnapOPCP Started >>

E4000/0x2:E4000/0x5
# DATE : 2008/06/24 16:28:00 - << SnapOPCP Started >>

  Succeeded : 2
  Failed    : 0

リストア実行状況の確認

リストアの実行状況を確認するには、-rオプションを付けて「A.6.5 acsnap query (SnapOPC+のコピー状況表示コマンド)【Windows】」を実行します。

[実行例]

> acsnap query -g SnapOPCPGroup -r

Copy Group Name : SnapOPCPGroup
Copy Group Type : SnapOPCP
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Source    <=> Target    SID  OPC Status               Copy Phase     Copied Block
--------- --- --------- ---- ------------------------- ---- -------- ------------
E4000/0x1 <== E4000/0x4 0x22 "Copy On Write(Active)"   "Copying"          1048576
E4000/0x1 N/A E4000/0x3 0x21 "OPC action not startup"  "Not set"                 0
E4000/0x2 N/A E4000/0x5 0x21 "OPC action not startup"  "Not set"                 0
E4000/0x2 N/A E4000/0x6 0x22 "OPC action not startup"  "Not set"                 0
