7.3 資源を配付する

資源配付テンプレートで構築した資源配付システムの、運用手順について説明します。

資源配付テンプレートで構築した環境では、運用管理サーバがWindowsの場合だけ、資源を配付できます。

まず、資源配付機能を使用するにあたり、以下の項目について説明します。

• 資源配付テンプレートで設定された資源配付環境での前提条件
• 資源配付テンプレートの設定内容
• 資源グループ
• 業務
• メンテナンス版数
• [資源配付]ウィンドウの起動と構成

◆資源配付テンプレートで設定された資源配付環境での前提条件

前提条件は、以下のとおりです。

• 業務サーバ、クライアントに対して、アプリケーションやデータなどの資源を均一に配付します。
• 配付資源は、配付先システムのCドライブ直下、またはCドライブの任意のフォルダに適用されます。
• 運用管理サーバに、1日2回(13時と19時)、配付資源の最新の適用状況が通知されます。適用状況は、[資源配付]ウィンドウで確認します。

◆資源配付テンプレートの設定内容

資源配付テンプレートを使用した場合、以下の設定項目に対する値は、システムで一意に決められています。

配付対象の資源については、事前に作成しておく必要があります。

設定項目	設定値
業務サーバ上の資源適用先ディレクトリ	C:\、またはCドライブの任意のフォルダ
クライアント上の資源適用先ディレクトリ	C:\、またはCドライブの任意のフォルダ
資源グループ名	rsc01
業務名	job01
メンテナンス版数名	mainte01
業務サーバでの適用先ID	lib01

◆資源グループ

資源グループとは、プログラムやデータなどの資源をまとめたものです。

◆業務

業務とは、資源グループをまとめたものです。

◆メンテナンス版数

メンテナンス版数とは、配付する単位です。配付する業務、配付先システムなどを関連付けています。

◆[資源配付]ウィンドウの起動と構成

運用管理サーバまたは運用管理クライアントで、以下のどちらかの操作により、[資源配付]ウィンドウを起動します。

• [スタート]メニューから[プログラム]−[Systemwalker Centric Manager]−[資源配付]を選択します。
• [Systemwalkerコンソール[監視]]ウィンドウで[操作]メニューから[資源配付の操作]を選択します。

[資源配付]ウィンドウは、以下の3つのサブウィンドウから構成されています。

• (1)[メンテナンス]サブウィンドウ：資源配付のメンテナンス作業の状態を表示します。
• (2)[対象システム]サブウィンドウ：資源を配付するサーバおよびクライアントの配付経路を表示します。
• (3)[ソフトウェア構成]サブウィンドウ：資源と業務の構成情報を表示します。





運用管理サーバから、配下のサーバ、およびクライアントへ資源を配付する流れを説明します。

1. 資源を登録する
2. メンテナンス版数を作成する
3. 業務サーバに資源を配付する
4. クライアントに資源を配付する
5. 配付した資源の適用状況を確認する

■資源を登録する

配付する資源を、運用管理サーバ上で登録する手順を説明します。
資源配付テンプレートを使用して環境を定義した場合、1つの資源グループに対してだけ、資源を登録できます。
業務名、資源グループ名は、資源配付テンプレートであらかじめ定義されています。

• 業務名：job01
• 資源グループ名：rsc01
• 適用システム：サーバおよびクライアント

1. [ソフトウェア構成]サブウィンドウで[job01]の[rsc01]を選択し、[アクション]メニューから[資源の登録]を選択します。



2. 資源を登録します。
   [資源の登録]ダイアログボックスで登録するファイルの情報を指定し、[次へ]ボタンをクリックします。
   • 事前に準備した配付資源、"d:\data\01"内のファイル(file)を適用先システムの"c:\"直下に展開する場合、以下のように指定します。
     • [資源種別]：[pc#bin]を指定します。
     • [パス名]：配付する資源が格納されているファイル、またはディレクトリを選択します。[参照]ボタンで選択が可能です。以下の画面では、“d:\data\01”と指定しています。
     • [資源を圧縮して登録]：チェックしません。
     • そのほかの項目：初期値



   • 事前に準備した配付資源、"d:\data\01"のファイル(file)を適用先システムの"c:\data\01"に展開する場合、以下のように指定します。
     • [資源種別]：[pc#bin]を指定します。
     • [複数選択]：チェックします。
     • [資源を圧縮して登録]：チェックしません。
     • そのほかの項目：初期値



     1. [選択]ボタンをクリックすると[ファイルを選択]画面が表示されます。



     2. [変更]ボタンをクリックし、表示された[ディレクトリを選択]画面で、登録するファイルが格納されているディレクトリ"d:\data\01"を選択します。



     3. [OK]ボタンをクリックすると以下の画面が表示されます。



     4. [ファイル名]から登録するファイルを選択すると、[選択ファイル]に詳細が表示されます。



     5. [OK]ボタンをクリックすると以下の画面が表示されます。



3. [資源の登録]ダイアログボックスで、資源グループ情報を指定し、[完了]ボタンをクリックします。

   ここでは、以下のように指定します。

   • [資源グループ名]：rsc01
   • [適用先ID]：[lib01]を選択します。
   • そのほかの項目：初期値



4. 資源の登録が完了すると、[ソフトウェア構成]サブウィンドウに、 [GEN00000]が追加されます。



■メンテナンス版数を作成する

1. [メンテナンス]サブウィンドウを選択し、[アクション]メニューから[メンテナンス作業の追加]-[メンテナンス版数]を選択します。
2. [メンテナンス作業(メンテナンス版数)の追加]ダイアログボックスで、各項目を設定し、[OK]ボタンをクリックします。

   ここでは、以下のように指定します。

   • [個別]：選択します。
   • [メンテナンス版数名]：[mainte01]を入力します。
   • [業務]：[job01]を選択します。
   • そのほかの項目：初期値



3. [‘mainte01 RMS00000’のプロパティ]ダイアログボックスで、[サーバ]タブを選択します。[追加]ボタンをクリックし、配付先を定義します。



   1. [システムの選択]ダイアログボックスで、宛先となる業務サーバを選択し、[OK]ボタンをクリックします。

      以下の画面は、資源配付テンプレートの設定で、次のように入力した場合の表示例です。
      運用管理サーバ：[ホスト名]にmanagementを設定
      業務サーバ(1台目)：[ホスト名]にagent01を設定
      業務サーバ(2台目)：[ホスト名]にagent02を設定

      ここでは、以下のように指定します。

      • [システム一覧]：[agent01]、[agent02]



   2. [宛先の追加]ダイアログボックスで、登録範囲を指定し、[OK]ボタンをクリックします。
      • [配下全てを含む]：選択



4. [‘mainte01 RMS00000’のプロパティ]ダイアログボックスで、[予定日時]タブを選択します。適用種別を定義し、[OK]ボタンをクリックします。
   1. ここでは、以下のように指定します。
      • [適用種別]：[即時]を選択します。
      • そのほかの項目：初期値



   2. メンテナンス版数の登録が完了すると、[メンテナンス]サブウィンドウに、メンテナンス版数名“mainte01”、版数“RMS00000”が追加されます。



■業務サーバに資源を配付する

作成したメンテナンス版数を業務サーバに配付します。
以下の操作を運用管理サーバ上で行います。

1. [メンテナンス]サブウィンドウで、配付する資源(mainte01)を選択します。
   1. ここでは、以下のように指定します。
      • [メンテナンス]サブウィンドウ：[mainte01 RMS00000]



   2. [アクション]メニューから[資源の配付]を選択します。

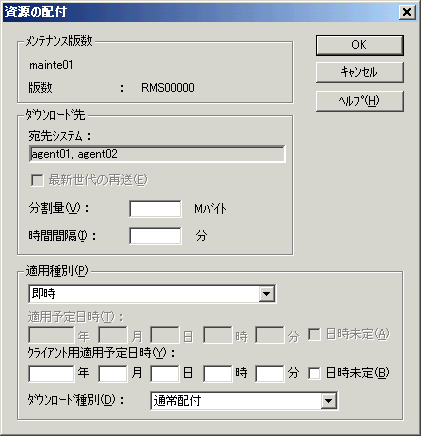

2. [資源の配付]ダイアログボックスで、設定内容を確認し、[OK]ボタンをクリックします。

   資源の配付を開始します。



3. 配付結果を確認します。

   配付の終了後、[資源配付]ウィンドウの左下部分に、[資源の配付が正常に終了しました]というメッセージが表示されます。また、[メンテナンス]サブウィンドウの[状況]欄に、[運用準備中]と表示されます。



4. [メンテナンス]サブウィンドウの[状況]欄に、[運用可能]と表示されたら、適用が正常に完了したことを意味します。
   なお、[状況]欄は、以下のタイミングで更新されます。

   • GUIの再起動
   • [表示]メニューから[ローカル情報で更新]を選択

   適用結果通知のスケジュール

   資源配付テンプレートを利用した資源配付環境では、資源の適用結果が、1日2回(13時と19時)のスケジュールで運用管理サーバに通知されます。





   適用結果通知スケジュールの時刻を過ぎても、[状況]が[運用可能]に変わらない場合は、業務サーバにおいて環境設定ができていないと考えられます。つまり、資源配付テンプレートから作成した環境定義用実行ファイルが、業務サーバ上で正しく実行できていないと考えられます。“資源配付テンプレートにより設定した内容の確認方法”を参照して定義内容を確認してください。

   環境設定ができていない場合は、以下の手順で復旧してください。

   1. 資源配付テンプレートを使用して作成した環境定義用実行ファイルを、環境を設定する業務サーバの任意のフォルダに複写します。
   2. 業務サーバ上に複写した環境定義用実行ファイルを、コマンドプロンプトから実行します。
   3. 環境定義用実行ファイルの実行完了を確認した後、コマンドプロンプトから以下のコマンドを実行します。

      drmsapy -a rsc -g rsc01 -e GEN00000

      drmsapy(適用コマンド)の詳細については、“Systemwalker Centric Manager リファレンスマニュアル"を参照してください。


5. [資源配付]ウィンドウを終了します。

   [オブジェクト]メニューから[終了]を選択すると、メッセージボックスが表示されます。[OK]ボタンをクリックします。

■クライアントに資源を配付する

クライアント起動時に、資源のダウンロードを実行します。ダウンロードが完了すると、[処理結果]ウィンドウが表示されます。

業務名=job01の受信開始以降にエラーが発生していなことを確認してください。

[処理結果]ウィンドウを出力させない手順について

[資源配付クライアント設定]ウィンドウの[実行環境]ページの[ダウンロード実行環境設定]ダイアログボックスで、[結果ウィンドウ]の設定を“[なし]”にすると、[処理結果]ウィンドウが出力されなくなります。

■配付した資源の適用状況を確認する

配付した資源の適用状況を確認します。

以下の操作を運用管理サーバ上で行うことによって、配付が完了していることを確認できます。

1. 配付結果を確認します。
   1. 業務サーバとクライアントで配付した資源の適用が完了し、適用結果が運用管理サーバに通知されていれば、[メンテナンス]サブウィンドウで、配付したメンテナンス版数名に印が付き、[状況]欄が[運用準備中]から[運用可能]に変わります。



   2. [対象システム]サブウィンドウに表示されているクライアント“CL01”を選択し、右クリックして[プロパティ]を選択すると、以下の画面が表示され、適用結果を確認することができます。(ここでは、ユーザが設定したクライアントのホスト名を“CL01”と想定して説明しています。)



適用結果通知のスケジュール

資源配付テンプレートを利用した資源配付環境では、1日2回(13時と19時)のスケジュールで、資源の適用結果が運用管理サーバに通知されます。

[状況]が[運用可能]に変わらなかった場合は、さまざまな原因が考えられます。例えば、業務サーバに複数台のクライアントが接続されている場合は、すべてのクライアントから適用完了通知がなければ、[運用可能]にはなりません。また、配付/適用の過程で異常が起きている可能性もあります。
詳細については、“Systemwalker Centric Manager 使用手引書 資源配付機能編”を参照してください。
