Systemwalker Centric Manager クイックガイド - UNIX/Windows(R)共通 -

7.2 ネットワークの性能を監視する

ネットワークの性能異常が発生すると、[Systemwalkerコンソール]に通知されます。性能異常が発生した箇所周辺の状況を把握するためには、性能監視マップを表示します。

性能監視マップでは、ネットワーク性能監視機能の監視対象となっている各ノードの接続関係、および性能情報を表示します。

■性能監視マップ([ノード中心マップ])の情報を確認する

[ノード中心マップ]は、選択したノードを中心にして、そのサブネット内にある監視対象ノードを同心円上に配置し、接続関係を表示します。同時に、ノードの性能情報も表示します。本マップにより、特定のノードが、その他のノードのサービスにどのような影響を与えているかを把握できます。

[ノード中心マップ]を用いてネットワーク性能を監視する方法を説明します。

1. 運用管理サーバ、または運用管理クライアントで[Systemwalkerコンソール]を起動します。
2. [Systemwalkerコンソール[監視]]ウィンドウにします。
3. [ツリー選択]で[ノード一覧]を選択し、ノード一覧ツリーを表示します。
4. [監視マップ]のノードを選択します。

   ここでは、以下のように指定します。

   • [監視マップ]：[業務サーバ]

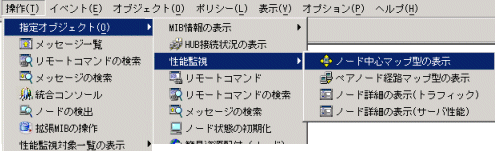

5. [操作]メニューから[指定オブジェクト]−[性能監視]−[ノード中心マップ型の表示]を選択します。



   →[ノード中心マップ]ウィンドウが表示されます。



性能情報は、性能監視マップの各回線または各ノードアイコン上に表示されます。トラフィック情報として以下の情報を表示することができます。

• バイト数
• パケット数
• [回線使用率]

性能監視マップ上に表示するトラフィック情報は、[データ]メニューからそれぞれ一つの項目を選択して表示します。

上記の場合、トラフィック情報として[回線使用率]が表示されています。

■性能情報をグラフに表示する

ネットワーク性能の監視機能で性能情報の監視対象としたノードについて、収集した性能情報を現在時刻からさかのぼってグラフに表示し、経過を見ることができます。

1. [ノード中心マップ]ウィンドウで、回線を選択します。

   ここでは、業務サーバの過去のデータの推移を確認するために、業務サーバに接続された回線を選択します。

2. [オプション]メニューから[ヒストリ表示(トラフィック)]を選択します。

   →[ヒストリ表示(トラフィック)]ウィンドウが表示されます。



[データ]メニューから選択できる表示項目は以下のとおりです。

• [受信バイト数]
• [送信バイト数]
• [回線使用率]
• 受信パケット数
• 送信パケット数
• 破棄パケット率
• エラーパケット率
• セグメントバイト数 (RMONの場合)
• セグメントパケット数 (RMONの場合)
• セグメントブロードキャストパケット数 (RMONの場合)
• セグメントマルチキャストパケット数 (RMONの場合)
• セグメント使用率 (RMONの場合)
• セグメントコリジョン発生率 (RMONの場合)

各項目の詳細については、“Systemwalker Centric Manager 使用手引書　監視機能編”を参照してください。

性能監視機能は、定義を行ってからデータの採取を開始するため、定義を行ったばかりの時点でヒストリ表示を行っても、有効なデータがない場合があります。
