負荷分散／QoS制御 コンソールリファレンス

2.5 ネットワーク・モニタ

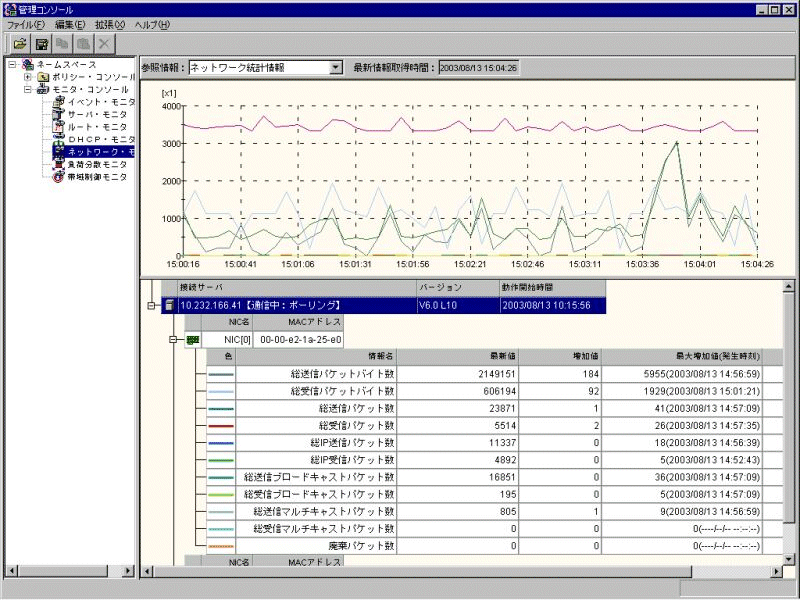

ネットワーク・モニタは、ネットワーク・サーバを通過するパケットを監視し、パケットの統計情報、パケットサイズの分布およびエラー統計情報を表示します。

参照情報
表示するグラフをリストから選択します。

• ネットワーク統計情報
  パケット種別ごとに折れ線グラフで表示します。

• パケット・サイズ別分布情報
  全体のパケット数に対するパケットサイズごとの割合を円グラフで表示します。

• エラー統計情報
  エラー種別ごとに棒グラフで表示します。

インタフェース名

グラフを表示するアダプタ名（ネットワーク・インタフェース名）を選択します。選択したインタフェースの配下をグラフで表示します。

MACアドレス

アダプタのMACアドレスを表示します。

色

グラフの色を表示します。

情報名

情報の内容を表示します。

最新値

ネットワーク・サーバ起動時からの累積値を表示します。

増加値

単位時間当たりの増加値を表示します。

最大増加値（発生時刻）

モニタ接続時からの最大増加値とその発生時刻を表示します。

平均増加値

モニタ接続時からの平均増加値を表示します。

画面下表部分でネットワーク・サーバ名を選択し右クリックをすると、以下の機能が使用できます。

線色変更

選択対象のグラフ色をダイアログにより変更します。
ネットワーク・モニタの「パケットサイズ別分布情報」、「エラー統計情報」では、折れ線グラフのように色の指定ができません。この場合、使用される色を自動的に決定します。

ファイル出力
グラフだけ、表だけ、またはモニター・パネル全体をjpegファイルに出力します。

印刷
画面をプリンタに印刷します。

印刷プレビュー
印刷のプレビューを表示します。

ログ設定
ログ機能の設定をします。詳しくは、「2.1.1 ログ取得の設定」を参照して下さい。

---

Traffic Director(Solaris版)では、以下の注意事項があります。

• アクセス制御/アドレス変換機能を使用しているときにのみ有効な値が表示されます。
• 簡易HS環境では有効な値は表示されません。
• ホットスタンバイ切替が発生した場合、統計情報が初期化されるため最大増加値の値が実際の値よりも大きくなる場合があります。その場合はモニタの再接続をおこなってください。
• "NIC"は、プライベート側を「00-00-00-00-00-00」、グローバル側を、「00-00-00-00-00-01」、で表示します。Interstage Security Directorのファイアウォール機能と同一マシンで動作している場合、以下の値を表示します。
  • 「00-00-00-00-00-nn」
    nnは、"FWConfigファイル"の[INTERFACE]カテゴリのインタフェースシーケンス番号を表します。詳細は、「Interstage Security Director ファイアウォール機能 リファレンスマニュアル」を参照してください。
• "ネットワーク統計情報"は、以下の情報のみサポートします。
  • 総送信パケット数
  • 総受信パケット数
  • 総IP送信パケット数
  • 総IP受信パケット数
  • 総廃棄パケット数
• "パケットサイズ別分布情報"、および"エラー統計情報"は、未サポートです。
