B.2.3 シングルシステムによるタグVLANインタフェース使用時の設定例

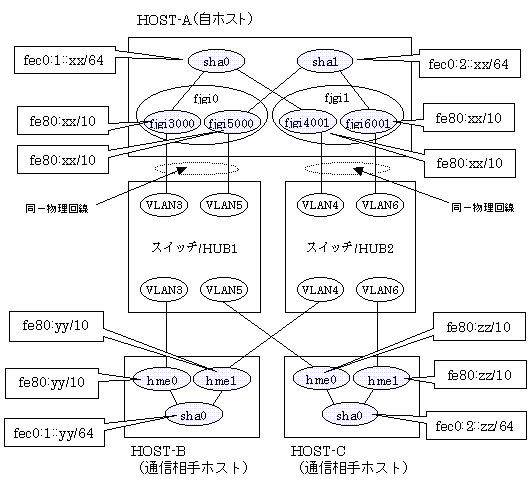

以下のネットワーク構成における環境設定例を示します。

図のIPアドレスにおけるxx,yy,zz等はアドレス自動構成により自動採番されることを表します。

[HOST-Aの設定]

1) システムの設定

1-1) /etc/inet/ndpd.confファイルを作成し、以下の設定を行います。

ifdefault AdvSendAdvertisements true  # すべてのInterfaceでルータ広報を送信
prefix fec0:1::0/64 sha0              # sha0からPrefix fec0:1::0/64を送信
prefix fec0:2::0/64 sha1              # sha1からPrefix fec0:2::0/64を送信

高速切替方式が動作するSolarisサーバにおいて、2台以上をIPv6ルータとして設定してください。IPv6ルータの故障が発生した場合、サイトローカルアドレスを使用した通信が行えなくなるため、最低でも2台をIPv6ルータとして設定することを推奨します。
なお、/etc/inet/ndpd.confの詳細については、Solarisのマニュアルを参照してください。

1-2) /etc/hostname6.fjgi3000,/etc/hostname6.fjgi4001,/etc/hostname6.fjgi5000および/etc/hostname6.fjgi6001ファイルを空ファイルとして作成します。

2) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、fjgi3000,fjgi4001,fjgi5000およびfjgi6001がIPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。

/usr/sbin/shutdown -y -i6 -g0

3) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m t -t fjgi3000,fjgi4001
/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha1 -m t -t fjgi5000,fjgi6001

4) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet

[HOST-Bの設定]

1) システムの設定

1-1) /etc/inet/ndpd.confファイルを作成し、以下の設定を行います。

ifdefault AdvSendAdvertisements true  # すべてのInterfaceでルータ広報を送信
prefix fec0:1::0/64 sha0              # sha0からPrefix fec0:1::0/64を送信

1-2) /etc/hostname6.hme0ファイル、および/etc/hostname6.hme1ファイルを空ファイルとして作成します。

2) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、hme0およびhme1がIPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。

/usr/sbin/shutdown -y -i6 -g0

3) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m t -t hme0,hme1

4) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet

[HOST-Cの設定]

1) システムの設定

1-1) /etc/inet/ndpd.confファイルを作成し、以下の設定を行います。

ifdefault AdvSendAdvertisements true  # すべてのInterfaceでルータ広報を送信
prefix fec0:2::0/64 sha0              # sha0からPrefix fec0:2::0/64を送信

1-2) /etc/hostname6.hme0ファイル、および/etc/hostname6.hme1ファイルを空ファイルとして作成します。

2) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、hme0およびhme1がIPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。

/usr/sbin/shutdown -y -i6 -g0

3) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m t -t hme0,hme1

4) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet
