3.6.7.3 NIC切替方式の伝送路異常検出時間

NIC切替方式におけるHUB監視機能の伝送路異常検出シーケンスについて説明します。

以下に、監視先が1つの場合と、監視先が2つでHUB-HUB間監視を使用する場合についてそれぞれ説明します。

監視先が1つの場合：

異常検出時間 ＝ 監視間隔（秒）×（監視回数 − 1）＋ pingのタイムアウト時間（*1）

*1: 監視間隔が1秒の場合は1秒となり、それ以外の場合は2秒となります。

デフォルトの設定値では以下のようになります。
5秒 × (5回 ― 1) ＋ 2秒 ＝ 22秒

監視先が2つの場合：

異常検出時間 ＝ 監視間隔（秒）×（監視回数 − 1）＋ pingのタイムアウト時間（*2）× 2回

*2: 監視間隔が2秒の場合は1秒となり、それ以外の場合は2秒となります。

デフォルトの設定値では以下のようになります。
5秒 × (5回 ― 1) ＋ 2秒 × 2回 ＝ 24秒

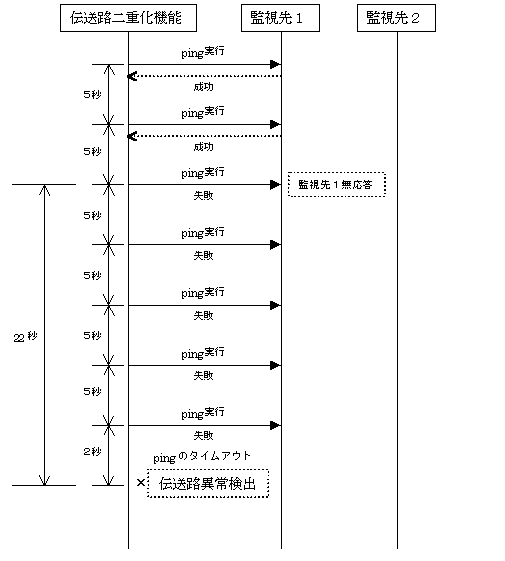

[図3.5 伝送路異常検出シーケンス（監視先が１つの場合）]

[図3.6 伝送路異常検出シーケンス（監視先が２つの場合）]
