11.2.1.5 メッセージ受信

　相手サーバからのメッセージを受信する機能です。相手サーバのサービス定義で、送信キューと受信キューの対応関係を定義します。イベントチャネル連携サービスは、この定義で対応づけられた送信キューからメッセージを受信し、該当の受信キューにメッセージを格納します。

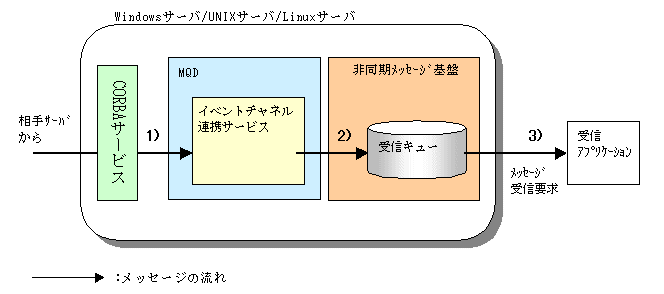

　サーバ間のメッセージ受信の流れを図11.17に示します。

[図11.17 メッセージ受信の流れ]

[図の説明]

　1) CORBAサービスを使用して相手サーバからのメッセージを受信します。
　2) イベントチャネル連携サービスが、送信側のサービス定義で指定した受信キューにメッセージを格納します。
　3) 受信アプリケーションが利用する非同期メッセージ基盤のAPIを用いて受信キューからメッセージを取り出します。
