Linkexpress Replication optionV5.0L25 システム設計ガイド

6.1.3 ファイル構成

DRレプリケーションのファイル構成について説明します。

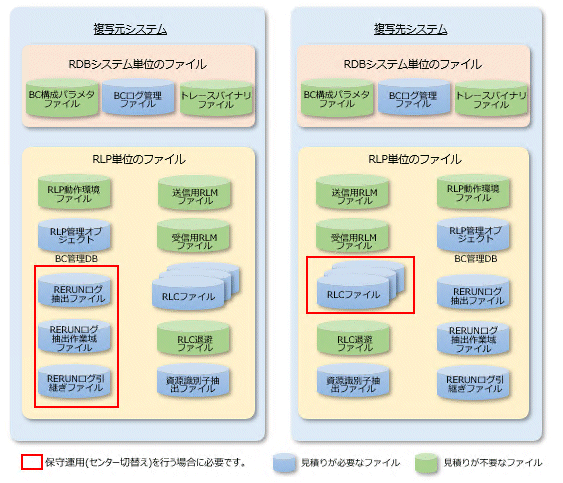

上図の以下のファイルは、複写先システムとして動作した場合にシステムが自動作成します。

• RERUNログ抽出ファイル

• RERUNログ抽出作業域ファイル

RDBシステム単位のファイル

ファイル		ファイル名	ファイルの配置先	ファイルの種別	複写元システム	複写先システム
BC構成パラメタファイル	DRレプリケーションの動作環境を定義するファイルです。	任意	Symfoware ServerのRDB構成パラメタファイルの以下に指定 ・RDBBC	UNIX系ファイル	〇	〇
BCログ管理ファイル	RLPの情報を管理するファイルです。	任意	BC構成パラメタファイルの以下に指定 ・BCLOGMANAGE	UNIX系ファイル	〇	〇
トレースバイナリファイル	DRレプリケーションのトレースを書き込むファイルです。	bctrace_RDBシステム名_1.dat bctrace_RDBシステム名_2.dat	/var/opt/FJSVsymbc/trace	UNIX系ファイル	〇	〇

〇：必要

RLP単位のファイル

ファイル		ファイル名	ファイルの配置先	ファイルの種別	複写元システム	複写先システム
RLP動作環境ファイル	RLPの動作を設定するファイルです。	“RLP名”＋“.env”	BC構成パラメタファイルの以下に指定 ・RLP_FILE_PATH	UNIX系ファイル	〇	〇
RLP管理オブジェクト	BC管理DBの構成要素です。	任意	RLP定義ファイルの以下のいずれかに指定 ・MNDB_RAW_DEVICE ・MNDB_FILE	データベーススペース	〇	〇
送信用RLMファイル (RLM-S)	システム間での運用中の情報の連携に利用する領域です。	任意	RLP定義ファイルの以下に指定 ・RLM_OWN_SEND_DEVICE	UNIX系ファイル	〇	〇
受信用RLMファイル (RLM-R)	システム間での運用中の情報の連携に利用する領域です。	任意	RLP定義ファイルの以下に指定 ・RLM_OWN_RECV_DEVICE	UNIX系ファイル	〇	〇
RLCファイル	RLCの構成要素でRERUNログを書き込むファイルです。	任意	RLP定義ファイルの以下に指定 ・RLC_OWN_DEVICE	UNIX系ファイル	〇	× (注)
RLC退避ファイル	RLCファイルを退避したファイルです。	“RLP名”+“_”+“RLC通番”+“.bkup” “RLP名”+“_”+“RLC通番”+“.snd” “RLP名”+“_”+“RLC通番”	DRレプリケーション定義ファイルの以下に指定 ・BACKUPDIR	UNIX系ファイル	〇	〇
RERUNログ抽出ファイル	RLCファイルからRERUNログを抽出し、格納するファイルです。	“RLP名”＋“#”＋“RLC通番”	RLP動作環境ファイルの以下に指定 ・EXT_FILE_PATH	UNIX系ファイル	× (注)	〇
RERUNログ抽出作業域ファイル	複写先システムでRERUNログをRLCファイルから抽出する際に利用するファイルです。	任意	RLP動作環境ファイルの以下に指定 ・EXT_WORK_PATH	UNIX系ファイル	× (注)	〇
RERUNログ引継ぎファイル	トランザクションの途中までしか書き込まれていないRERUNログを一時的に保管するファイルです。	“RLP名”＋“.cnf”	RLP動作環境ファイルの以下に指定 ・CONT_FILE_PATH	UNIX系ファイル	× (注)	〇
資源識別子抽出ファイル	資源識別子を格納したファイルです。	任意	DRレプリケーション定義ファイルの以下に指定 ・MAPFILE	UNIX系ファイル	〇	〇

注) 保守運用を行う場合は必要です。

〇：必要

×：不要

参照

• BC構成パラメタファイル、RLP定義ファイル、RLP動作環境ファイルおよびDRレプリケーション定義ファイルの詳細は、“導入運用ガイド”を参照してください。

• BC管理DBの詳細および注意事項は、“C.3 BC管理DBの構成”を参照してください。

• 各資源の配置の詳細については、“6.2 DRレプリケーションシステムの設計”を参照してください。
