Interstage Business Application Server システム設計ガイド

2.3.2 アプリケーションサーバとデータベースサーバを異なるサーバで運用

アプリケーションサーバとデータベースサーバを、異なるサーバで運用する構成です。資源が複数のサーバに分散しているために設計要素が増えますが、拡張性の高いシステムを構築することができます。

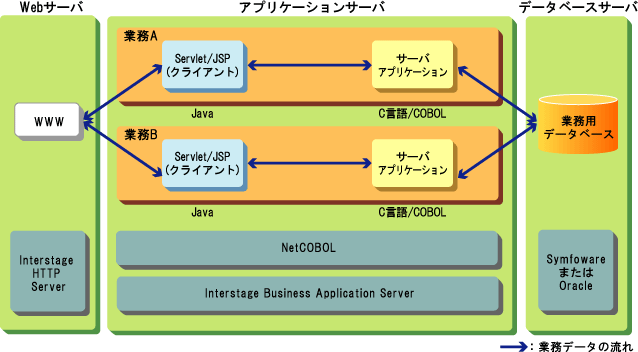

• 同期アプリケーション連携実行基盤を使用する場合のシステム構成図

■適用条件

“2.3.1 アプリケーションサーバとデータベースサーバを1つのサーバで運用”と同じです。

■設計要素

• アプリケーションサーバは、全ての業務が動作した状態で問題ないスペックにしてください。

• データベースサーバは、データベース製品のチューニング項目を元に設計してください。

• 性能向上には、サーバのスケールアップが必要です。

■特徴

• データベースサーバはデータベース処理に閉じているため、チューニングはデータベースの要因に閉じて行うことができます。

■インストールする製品

• Webサーバ

  Webサーバ(Interstage HTTP Server)

• アプリケーションサーバ

  • Interstage Business Application Server

  • NetCOBOL(注1)

  注1) サーバアプリケーションをCOBOLで作成した場合に使用します。

• データベースサーバ

  • Interstage Business Application Server(注1)

  • Symfoware ServerまたはOracle(注2)

  注1) 高信頼性ログ機能をデータベースサーバで使用する場合に使用します。アプリケーションサーバとは別にライセンスが必要です。
  注2) 業務用データベースを使用する場合に使用します。データベースを構成する上で必要な製品の詳細は、データベース製品のマニュアルを参照してください。

■配置するコンポーネント

• アプリケーションサーバ

  • クライアントアプリケーション(同期アプリケーション連携実行基盤)

  • サーバアプリケーション(同期アプリケーション連携実行基盤)
