アプリケーションサーバとデータベースサーバを、同じサーバで運用する構成です。すべての資源が１つのサーバに集中しているために、設計要素も少なく低コストで簡易的にシステムを構築することができます。

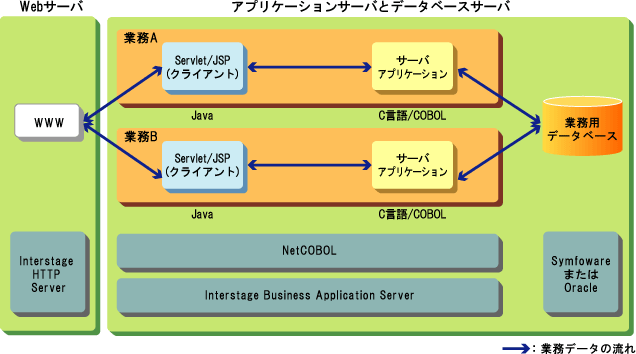

同期アプリケーション連携実行基盤を使用する場合のシステム構成図
■適用条件
同期アプリケーション連携実行基盤の場合
クライアントおよびサーバの各アプリケーションは、1つのサーバ内に配置してください。
クライアントのアプリケーションをWebサーバに配置し、サーバのアプリケーションをアプリケーションサーバに配置する構成は利用できません。
■設計要素
サーバは、データベースを含め、全ての業務が動作するうえで問題ないスペックにしてください。
性能向上には、サーバのスケールアップが必要です。
■インストールする製品
Webサーバ
Webサーバ(Interstage HTTP Server)
アプリケーションサーバかつデータベースサーバ
Interstage Business Application Server
Symfoware ServerまたはOracle(注1)
NetCOBOL(注2)
注1) 業務用データベースを使用する場合に使用します。データベースを構成する上で必要な製品の詳細は、データベース製品のマニュアルを参照してください。
注2) サーバアプリケーションをCOBOLで作成した場合に使用します。
■配置するコンポーネント
アプリケーションサーバかつデータベースサーバ
クライアントアプリケーション(同期アプリケーション連携実行基盤)
サーバアプリケーション(同期アプリケーション連携実行基盤)
