K.2 クラスタシステムの複製手順の概要

複製パターンにより、必要な作業が異なります。以下の表を参考にして、複製パターンにあわせて必要な作業を実施してください。

クラスタシステムの複製には以下のパターンがあります。

物理環境間 (クローニング/P2P)
VMware環境間 (クローニング/V2V)
KVM環境間 (クローニング/V2V)
FJcloud-O環境間 (クローニング/V2V)

物理環境から仮想環境(VMware) (P2V)

表K.1 複製作業
No.	作業	複製パターン
No.	作業	a	b	c	d	e
事前準備
1	K.3.1 RMSの自動起動抑止	◎	◎	◎	◎	◎
2	K.3.2 RMSのconfigurationファイル名確認	◎	◎	◎	◎	◎
3	K.3.3 GFSの構成情報バックアップ	○	○	○	－	○
4	K.3.4 GDSの構成情報バックアップ	○	○	○	○	○
5	K.3.5 システムディスクのミラーリング解除	○	○	－	－	○
6	K.3.6 クラウド環境での事前準備	－	－	－	◎	－
システム環境の複製
7	K.4.1 物理環境／仮想マシン環境／クラウド環境の作成	◎	◎	◎	◎	◎
8	K.4.2 システムイメージの複製	◎	◎	◎	◎	◎
9	K.4.3 ディスクデータの複製	◎	◎	◎	◎	◎
10	K.4.4 複製元のシステムディスクミラーリングの設定	○	○	－	－	○
11	K.4.5 複製元のクラウド環境の設定	－	－	－	◎	－
クラスタシステムの設定変更
12	K.5.1 システムディスクミラーリングの設定情報の削除	○	○	－	－	○
13	K.5.2 OSステータス通知機能/HBA閉塞機能の削除	－	－	－	－	◎
14	K.5.3 VMware環境の設定	－	－	－	－	◎
15	K.5.4 シングルユーザモードでの設定	◎	◎	◎	◎	◎
16	K.5.5 マルチユーザモードでの設定変更	◎	◎	◎	◎	◎
17	K.5.6 GDSの設定変更	○	○	○	○	○
18	K.5.7 GFSの構成情報のリストア	○	○	○	－	○
19	K.5.8 システムディスクのミラーリング設定	○	○	○	○	○
20	K.5.9 クラスタアプリケーション情報の設定変更	◎	◎	◎	◎	◎
21	K.5.10 PRIMECLUSTERのバージョンアップ	○	○	○	○	○
22	K.6 テスト	◎	◎	◎	◎	◎

◎:必須、○:必要に応じて設定、－:不要

RMS: Reliant Monitor Services

GFS: Global File Services

GDS: Global Disk Services

ここでは、2ノード、運用待機構成のクラスタシステムを複製する場合を例に、手順について説明します。

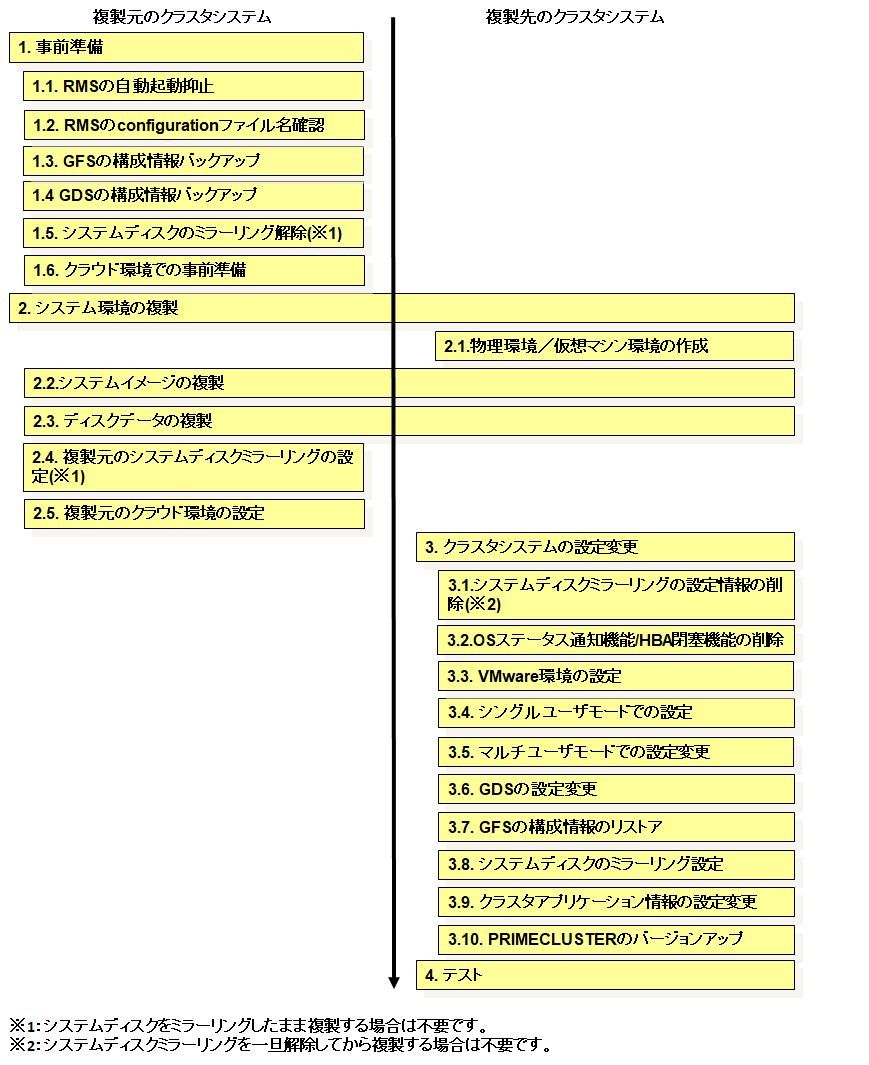

図K.3 クラスタシステムの複製手順

以降の手順内の実行例では、以下の構成でクラスタシステムを構築している場合として記載しています。

	複製元		複製先
クラスタ名	PRIMECLUSTER1		PRIMECLUSTER2
CFノード名	fuji2	fuji3	fuji4	fuji5
CIP/SysNode名	fuji2RMS	fuji3RMS	fuji4RMS	fuji5RMS
管理LANのIPアドレス	10.20.30.100	10.20.30.101	10.20.30.102	10.20.30.103
IPMI(BMC, iRMC)のIPアドレス/ マネージメントブレードのIPアドレス	10.20.30.200	10.20.30.201	10.20.30.202	10.20.30.203
CIPのIPアドレス	192.168.0.1	192.168.0.2	192.168.0.3	192.168.0.4
クラスタインタコネクトのIPアドレス (CF over IPを使っている場合)	172.16.0.1	172.16.0.2	172.16.1.3	172.16.1.4
GDSのクラス名	Class1
GLSの物理IPアドレス/ホスト名	10.34.214.181/primecl01	10.34.214.182/primecl02	10.34.214.191/primecl03	10.34.214.192/primecl04
GLSの仮想IPアドレス/ホスト名	10.34.214.185/takeoverIP		10.34.214.195/takeoverIP2

GDS: Global Disk Services

GLS: Global Link Services
