5.3.3 性能情報のグラフ表示

1. [Systemwalkerコンソール[監視]]画面を起動します。

2. Interstageが動作しているノードを選択し、[操作]メニューから[MIB情報の表示]－[MIBの取得]を選択します。

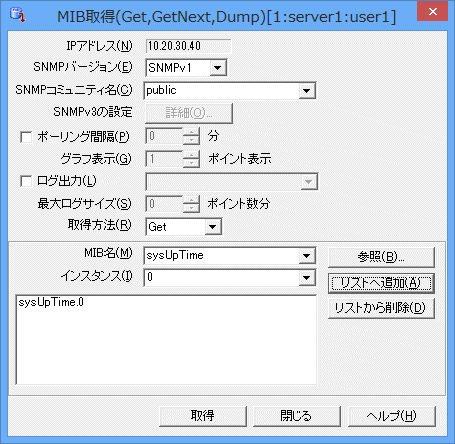

   →[MIB取得]ダイアログボックスが表示されます。



3. 以下の項目を設定し、[取得]ボタンをクリックします。

   [SNMPバージョン]

   MIB取得を行う際のSNMPバージョンを選択します。

   [SNMPコミュニティ名]

   MIBの取得/設定を行うSNMPエージェントで設定しているコミュニティ名を63文字以内で設定します。

   [SNMPv3の設定]

   SNMPv3を使用する場合は、SNMPv3について設定します。

   [ポーリング間隔]

   取得するMIBのポーリングを設定します。一定間隔でMIBを取得する場合は、取得間隔を1分以上の分単位で設定します。

   [グラフ表示]

   グラフに表示する横軸の範囲（ポイント）を設定します。
   グラフはこの設定値をもとに、現在取得したデータから設定値（ポイント）分グラフに表示します。

   [ログ出力]

   MIBの取得結果をファイルに保存します。
   グラフはこの設定値をもとに、現在取得したデータから設定値（ポイント）分グラフに表示します。

   [最大ログサイズ]

   ログ出力の最大出力数を設定します。

   [取得方法]

   MIBの取得方法を以下の項目から選択します。

   [Dump]

   選択したMIBツリー配下の情報をすべて取得します。

   [Get]

   選択したMIBに対して情報を取得します。

   [GetNext]

   選択したMIBの次のMIBに対して情報を取得します。

   [MIB名]

   [参照]ボタンをクリックするとMIBツリーが表示されます。
   表示されたMIBツリーの中から、MIBの取得を行うMIBを選択します。
   取得方法が、[Get]、[GetNext]の場合に選択可能となります。

   [参照]

   MIBツリーを表示します。

   [インスタンス]

   取得を行うMIBに対するインスタンスを設定します。
   取得方法が、[Get]、[GetNext]の場合に選択可能となります。
   複数のMIB名を対象とする場合、[MIB名]、[インスタンス]を設定し、[リストへ追加]を繰り返します。

   [リストへ追加]

   設定したMIB名とインスタンスの情報をMIB情報リストに追加します。[取得方法]が、[Get]や[GetNext]の場合に有効になります。

   [リストから削除]

   MIB情報リストで選択されている情報を削除します。

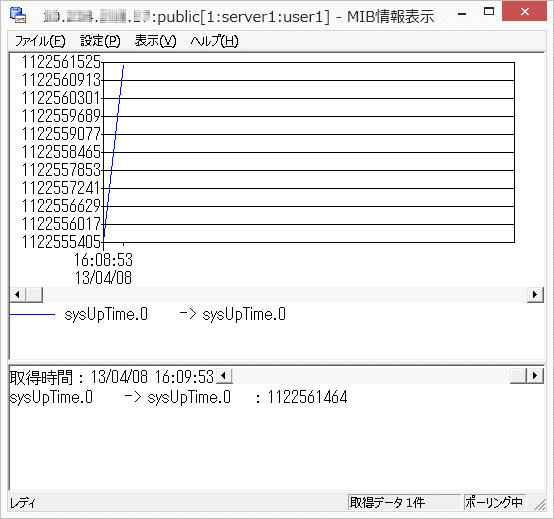

   →[MIB情報表示]ウィンドウが表示されます。



4. [ファイル]メニューから[閉じる]を選択し、終了します。
