NETSTAGE/FIC セション振分けオプションで使用する通信環境定義文の種類を説明します。以下の順に説明します。
FNAonTCP/IP通信の定義
TN通信の定義
FNAonTCP/IP通信の定義
NETSTAGE/FIC セション振分けオプションの通信資源定義を表4.1に、NETSTAGE/FICのFNAonTCP/IP通信機能の通信資源定義を表4.2に示します。
NETSTAGE/FICのFNAonTCP/IP通信機能の通信環境定義については、“NETSTAGE/FIC説明書”の“定義”を参照してください。
定義項目 | 定義名 | 必須/ | FIC識別子 | 概要 |
|---|---|---|---|---|
システム定義 | sys | 必須 | 1 | システム全体に関する定義をします。 |
相手ホストシステム | dhost | 必須 | 320 | サーバ負荷分散装置または富士通メインフレームの情報を定義します。 |
相手通信資源定義 | enrsc | 必須 | 10000 | 相手ホストシステムの通信資源情報を定義します。 |
AIMプロシジャ資源定義 | apcrsc | 選択 | 10000 | 相手ホストシステムのAIMプロシジャの情報を定義します。 |
定義項目 | 定義名 | 必須/ | FIC識別子 | 概要 |
|---|---|---|---|---|
富士通メインフレーム側 | shost | 必須 | 32 | 富士通メインフレームと通信するための自ホストシステムの情報を定義します。 |
プロセスグループ | procgr | 必須 | 32 | プロセスグループを定義します。 |
FNAプロトコル情報 | rrcinf | 選択 | 320 | FNAプロトコル情報を定義します。 |
端末側自ホストシステム | rhost | 必須 | 32 | 端末と通信するための自ホストシステムの情報を定義します。 |
トレースマスキング利用者出口プログラム情報定義 | trcextinf | 選択 | 1 | トレースマスキング利用者出口プログラム情報を定義します。 |
自通信資源定義 | vlu | 必須 | 20000 | 通信資源情報（端末）を定義します。 |
端末制御装置定義 | vpu | 必須 | 10000 | AC端末制御装置に関する定義をします。 |

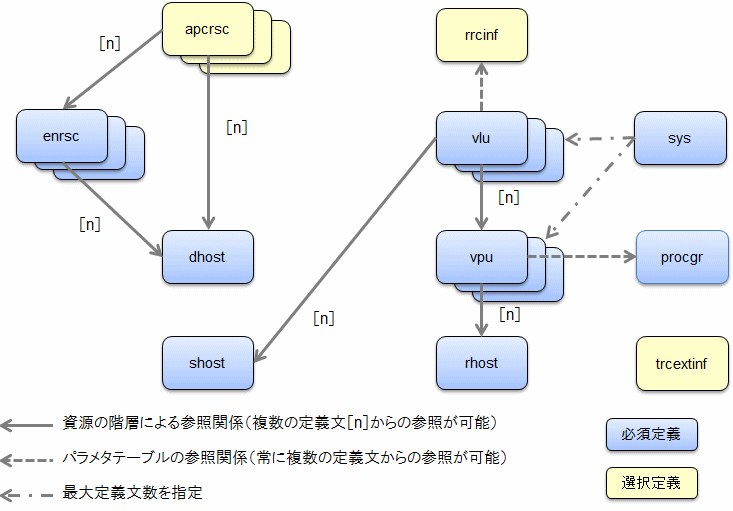

通信環境定義の関連図を図4.1に示します。
図4.1 通信環境定義の関連図
通信環境定義のフレームワークを図4.2に示します。
図4.2 通信環境定義のフレームワーク
TN通信の定義
NETSTAGE/FIC セション振分けオプションの通信資源定義を表4.3に、NETSTAGE/FICのTN通信機能の通信資源定義を表4.4に示します。
NETSTAGE/FICのTN通信機能の通信環境定義については、“NETSTAGE/FIC説明書”の“TN通信の定義”を参照してください。
定義項目 | 定義名 | 必須/ | FIC識別子 | 概要 |
|---|---|---|---|---|
システム定義 | sys | 必須 | 1 | システム全体に関する定義をします。 |
相手ホストシステム | dhost | 必須 | 320 | サーバ負荷分散装置または富士通メインフレームの情報を定義します。 |
相手通信資源定義 | enrsc | 必須 | 10000 | 相手ホストシステムの通信資源情報を定義します。 |
AIMプロシジャ資源定義 | apcrsc | 選択 | 10000 | 相手ホストシステムのAIMプロシジャの情報を定義します。 |
定義項目 | 定義名 | 必須/ | FIC識別子 | 概要 |
|---|---|---|---|---|
富士通メインフレーム側 | shost | 必須 | 32 | 富士通メインフレームと通信するための自ホストシステムの情報を定義します。 |
プロセスグループ | procgr | 必須 | 32 | プロセスグループを定義します。 |
TN接続相手ホスト定義 | host | 選択 | 20000 | TN接続相手ホストの資源情報を定義します。 |
FNAプロトコル情報 | rrcinf | 選択 | 320 | FNAプロトコル情報を定義します。 |
端末側自ホストシステム | rhost | 必須 | 32 | 端末と通信するための自ホストシステムの情報を定義します。 |
TN接続プロトコル情報 | tninf | 必須 | 320 | TN接続プロトコル情報を定義します。 |
トレースマスキング利用者出口プログラム情報定義 | trcextinf | 選択 | 1 | トレースマスキング利用者出口プログラム情報を定義します。 |
自通信資源定義 | vlu | 必須 | 20000 | 通信資源情報（端末）を定義します。 |
vlu資源グループ定義 | vlugr | 必須 | 20000 | vlu資源グループを定義します。 |

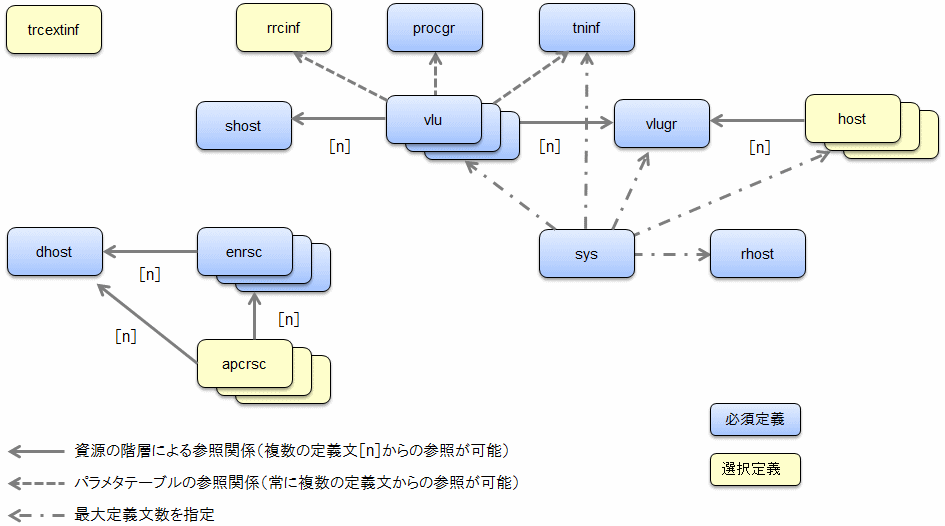

通信環境定義の関連図を図4.3に示します。
図4.3 通信環境定義の関連図

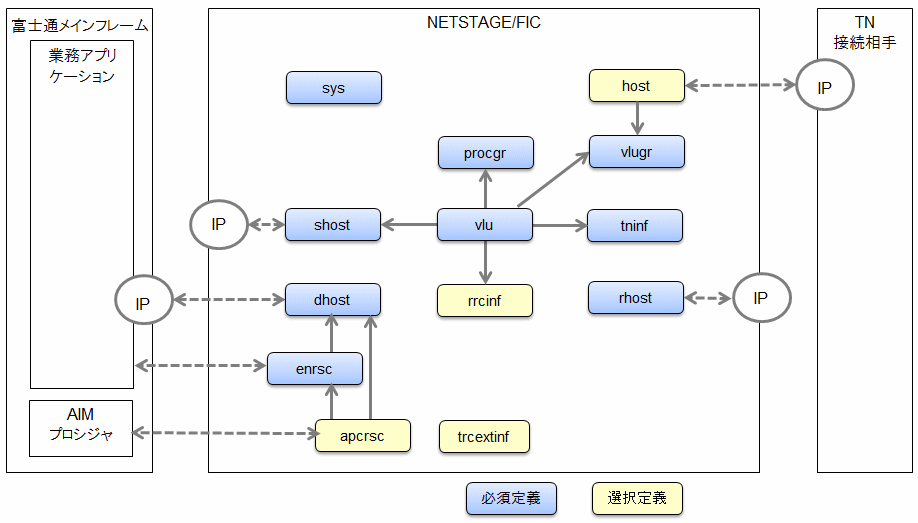

通信環境定義のフレームワークを図4.4に示します。
図4.4 通信環境定義のフレームワーク
