PRIMECLUSTER 導入運用手引書 4.5

16.1.3 リソース構成

サポートする運用形態と構成の組合せは以下のとおりです。

表16.7 運用形態と構成の組合せ

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視	OSLCでのサポート可否
1	ウォームスタンバイ運用	非共有	排他的IPゾーン	あり	○
2	ウォームスタンバイ運用	非共有	共有IPゾーン	あり	○
3	コールドスタンバイ運用	共有/非共有	排他的IPゾーン	あり	×
4	コールドスタンバイ運用	共有/非共有	共有IPゾーン	あり	○
5	コールドスタンバイ運用	共有/非共有	排他的IPゾーン	なし	×
6	コールドスタンバイ運用	共有/非共有	共有IPゾーン	なし	○
7	シングルノードクラスタ運用	－	排他的/共有IPゾーン	あり/なし	○

構成によって、必要なリソースと設定可能なリソースが異なります。各構成で必要なリソースと設定可能なリソースは、以下のとおりです。

表16.8 リソース構成

ゾーン	リソース	説明	構成
			1	2	3	4	5	6	7
グローバルゾーン	Cmdline (ノングローバルゾーン制御用)	ノングローバルゾーンおよびノングローバルゾーン内のアプリケーションの、状態監視・制御 *1: ノングローバルゾーンに設定されたIPアドレス(zonecfgで設定されたIPアドレス)が、ノングローバルゾーンごと引き継がれる。	◎	◎	◎ *1	◎ *1	◎ *1	◎ *1	◎
	Cmdline (共有IP制御用)	ノングローバルゾーンのIPアドレス引継ぎ	－	△	－	－	－	－	－
	Gls	ノングローバルゾーンのネットワークの異常検出 注: NIC切替方式の場合、引継ぎIPアドレスを設定するが、このIPアドレスはノングローバルゾーンの通信には使用しない。	－	△	－	△	－	△	△
	Gds 注：1つのGDS共用クラスで、右記の2用途に使用可能	ノングローバルゾーンイメージ用のGDS共用クラス *2：ノングローバルゾーンイメージを共有する場合は必須。	×	×	○ *2	○ *2	○ *2	○ *2	×
		ノングローバルゾーン間のデータ引継ぎ用のGDS共用クラス *3：共用ディスク装置(rawアクセス)を使用してノングローバルゾーン間のデータ引継ぎを行う場合は必須	△ *3	△ *3	△ *3	△ *3	△ *3	△ *3	×
	Fsystem	ノングローバルゾーンイメージのマウント制御 *4：ノングローバルゾーンイメージを共有する場合は必須。	－	－	○ *4	○ *4	○ *4	○ *4	△
	任意のリソース		△	△	△	△	△	△	△
ノングローバルゾーン	Gls 注:NIC切替方式のみ設定可能	ノングローバルゾーンのIPアドレス引継ぎ ノングローバルゾーンのネットワークの異常検出	△	×	△	×	×	×	－
	Fsystem	ノングローバルゾーン間の切替ファイルシステムのマウント制御	△	△	－	－	×	×	△
	Cmdline		△	△	△	△	×	×	△
	Oracle		△	△	△	△	×	×	△
	NetWorker 注: Solaris 9/8 コンテナでは設定不可		△	△	△	△	×	×	△
	NetApp		△	△	△	△	×	×	△
	NetBackup 注: Solaris 9/8 コンテナでは設定不可		△	△	△	△	×	×	△
	状態遷移プロシジャ 注: Solaris 9/8 コンテナでは設定不可		△	△	△	△	×	×	△

◎：必須、○：条件付きで必須、△：設定可、－：設定不要、×：設定不可

GDS: Global Disk Services

参考

組み合わせるGLSの二重化方式によって、共有IPゾーン間のIPアドレスの引継ぎを実現する、Cmdlineリソース(共有IP制御)の処理は異なります。NIC切替方式の場合、Cmdlineリソース(共有IP制御)は、新規にIPアドレスを追加してzone設定を実施することで実現します。一方、高速切替方式、GS/SURE連携方式の場合、Cmdlineリソース(共有IP制御)は、GLSが管理する引継ぎIPアドレスにzone設定を実施することで実現します。

参照

Wizard製品と組み合わせる場合については、各Wizard製品のマニュアルを参照してください。

16.1.3.1 構成1

表16.9 構成1の運用形態と構成

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視
1	ウォームスタンバイ運用	非共有	排他的IPゾーン	あり

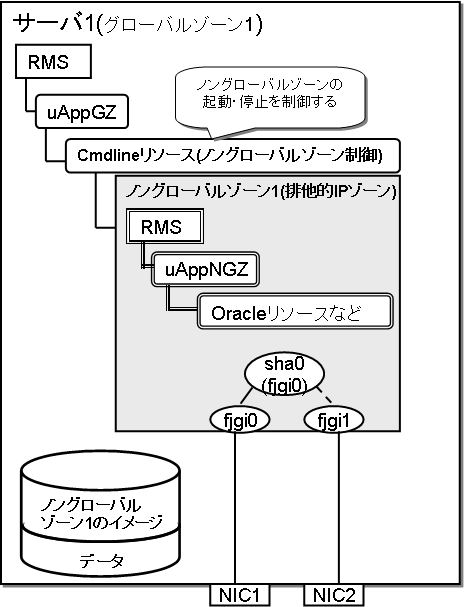

図16.5 構成1のリソース構成

16.1.3.2 構成2

表16.10 構成2の運用形態と構成

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視
2	ウォームスタンバイ運用	非共有	共有IPゾーン	あり

図16.6 構成2のリソース構成(NIC切替方式使用時)

図16.7 構成2のリソース構成(高速切替方式、GS/SURE連携方式使用時)

16.1.3.3 構成3

表16.11 構成3の運用形態と構成

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視
3	コールドスタンバイ運用	共有/非共有	排他的IPゾーン	あり

図16.8 構成3のリソース構成(ノングローバルゾーンイメージ共有の場合)

16.1.3.4 構成4

表16.12 構成4の運用形態と構成

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視
4	コールドスタンバイ運用	共有/非共有	共有IPゾーン	あり

図16.9 構成4のリソース構成(ノングローバルゾーンイメージ共有の場合)

16.1.3.5 構成5

表16.13 構成5の運用形態と構成

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視
5	コールドスタンバイ運用	共有/非共有	排他的IPゾーン	なし

図16.10 構成5のリソース構成(ノングローバルゾーンイメージ共有の場合)

16.1.3.6 構成6

表16.14 構成6の運用形態と構成

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視
6	コールドスタンバイ運用	共有/非共有	共有IPゾーン	なし

図16.11 構成6のリソース構成(ノングローバルゾーンイメージ共有の場合)

16.1.3.7 構成7

表16.15 構成7の運用形態と構成

構成	運用形態	ノングローバルゾーンイメージの配置	ネットワーク形態	アプリケーション監視
7	シングルノードクラスタ運用	－	排他的/共有IPゾーン	あり/なし

図16.12 構成7のリソース構成(排他的IPゾーンかつアプリケーション監視ありの場合)
