HUB監視機能とは、近隣のHUBに対してpingを一定間隔で実行し、伝送路に異常を検出した場合、またはpingのハングアップを検出した場合に、使用するインタフェースを切替える機能です。1つの仮想インタフェースにつき2台まで登録が可能です。本機能は、NIC切替方式の場合のみ使用できます。
ポイント
NIC切替方式におけるHUB監視機能は、仮想インタフェースごとに監視先情報の設定、および監視の起動／停止が可能です。
また、HUB-HUB間の伝送路監視を行うことも可能です。（HUB-HUB間監視機能）
HUB-HUB間監視を行うことにより、HUB-HUB間の伝送路異常を検出することができます。
インタフェースの切替え事象が発生した場合、HUB-HUB間の伝送路が異常な状態では通信不可能となりますが、これを未然に防ぐことができます。
注意
本機能は、実行したpingが30秒間無反応になった場合、pingのハングアップとして検出します。
参考
待機パトロール機能を使用する場合、待機パトロール機能がHUB-HUB間監視を兼ね備えているため、HUB-HUB間監視機能は未使用でも構いません。待機パトロール機能については、“2.2.8 待機パトロール機能”を参照してください。
HUB監視機能の概要を図2.24 HUB監視機能に示します。
図2.24 HUB監視機能
ポイント
接続するHUBにIPアドレスが設定できない場合には、監視先としてルータや他ホストを設定することができます。
ただし、このような場合には、監視先が停止した場合にping監視に失敗し切替えが発生する場合があるため、監視先を2つ設定し、かつ、HUB-HUB間監視を有効にしてください。
これにより、設定した監視先の一方が停止した場合でも、他の監視先が動作していれば不要な切替は発生しなくなります。
注意
HUB-HUB監視機能の設定方法については、“7.7 hanetpollコマンド”を参照してください。
使用するHUBが1台の場合、監視先の設定は1つのみで設定することができますが、監視先であるHUBが故障した場合、冗長化しているすべての伝送路が使用できなくなるため、HUBが1台での運用は推奨しません。
HUB-HUB間監視機能を使用しない運用では、はじめにプライマリHUB（図2.25 HUB-HUB間監視なしのスイッチ/HUB1）に対してping監視を行い、プライマリHUBに対して異常を検出した場合に、現運用系のNICを非活性化し、現待機系NICを活性化します。現待機系NICが活性化された後はセカンダリHUB（図2.25 HUB-HUB間監視なしのスイッチ/HUB2）に対してping監視を行います。
図2.25 HUB-HUB間監視なし
HUB-HUB間監視機能を使用する運用では、はじめにセカンダリHUB（図2.26 HUB-HUB間監視あり（セカンダリ監視異常時）のスイッチ/HUB2）に対してping監視を行います。
セカンダリHUBに対して異常を検出した場合、セカンダリHUBへの監視に加え、プライマリHUB（図2.26 HUB-HUB間監視あり（セカンダリ監視異常時）のスイッチ/HUB1）への監視を開始します。（この時、セカンダリHUBへの監視が失敗した旨のメッセージ(872番)が出力されますので、原因を調査してください。）
プライマリHUBへの監視を開始した後は、セカンダリHUBとプライマリHUBの両方に対して交互に監視を行います。セカンダリHUBへの監視は復旧監視であり、セカンダリHUBの復旧が検出された時点でプライマリHUBへの監視を停止します。
セカンダリHUBとプライマリHUBの両方に対する一定間隔（デフォルトは5秒）の監視が一定回数（デフォルトは5回）連続で失敗した場合は、伝送路異常と判断します。なお、セカンダリHUBに異常があったことはメッセージ(872番)により通知されるため、プライマリHUBでの切替え事象が発生する前にセカンダリHUBの復旧を行うことが可能です。
また、伝送路異常に伴い、セカンダリインタフェースに切替えを行った後に、プライマリHUBに異常が検出された場合は、メッセージ(873番）が通知されます。
図2.26 HUB-HUB間監視あり（セカンダリ監視異常時）
図2.27 HUB-HUB間監視あり（プライマリ監視異常時）

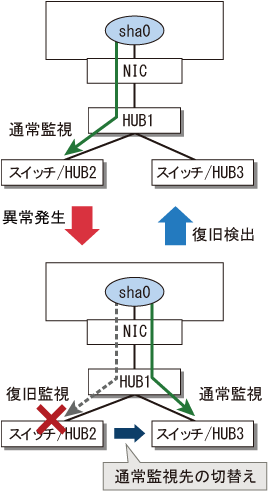

HUB監視機能の伝送路監視の起動後、プライマリHUB（図2.28 単一物理インタフェースでの複数監視のスイッチ/HUB2）に対して通常監視を行います。その後、プライマリHUBに対する通常監視で異常を検知した場合に（通常監視のpingが一定回数連続で失敗した場合）、プライマリHUBへの通常監視を停止し、セカンダリHUB（図2.28 単一物理インタフェースでの複数監視のスイッチ/HUB3）に対して通常監視を開始します。また同時に、プライマリHUBへの復旧監視を開始します。セカンダリHUBへの通常監視でも異常を検知した場合、伝送路異常と判断します。伝送路異常と判断した場合は、HUB監視を停止し、クラスタアプリケーションの切替えを行います。セカンダリHUBから異常を検知せず、プライマリHUBの復旧を検出した場合(復旧監視のpingが成功した場合)はプライマリHUBへの復旧監視とセカンダリHUBへの通常監視を停止し、プライマリHUBへの通常監視を再開します。
図2.28 単一物理インタフェースでの複数監視
NIC切替方式におけるHUB監視機能では、仮想インタフェースごとに、伝送路監視の起動／停止、監視回数、監視間隔、ネットワーク異常時のクラスタ間フェイルオーバが設定できます。これにより、以下のように設定できます。
図2.29 仮想インタフェースごとの監視
監視間隔および監視回数を変更する場合
pingの監視先を設定した後、hanetpoll onコマンドでパラメタを設定します。なお、オプションが指定されなかったパラメタは、共通の監視情報（Standard Polling Parameter）の値が設定されます。以下の例は、sha1に監視間隔(-s)と監視回数(-c)を設定しています。
/opt/FJSVhanet/usr/sbin/hanetpoll on -n sha1 -s 2 -c 3 |
個別パラメタを確認します。
# /opt/FJSVhanet/usr/sbin/hanetpoll print
[ Standard Polling Parameter ]
interval(idle) = 5( 60) sec
times = 5 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES
[ Polling Parameter of each interface ]
Name Hostname/Polling Parameter
+-------+---------------------------------------------------------------+
sha0 192.13.80.251,192.13.80.252
hub-hub poll = OFF
interval(idle) = 5( 60) sec
times = 5 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES
Name Hostname/Polling Parameter
+-------+---------------------------------------------------------------+
sha1 192.13.81.251,192.13.81.252
hub-hub poll = OFF
interval(idle) = 2( 60) sec
times = 3 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES |
HUB監視故障時のフェイルオーバを抑止する場合
pingの監視先を設定した後、hanetpoll onコマンドでパラメタを設定します。なお、オプションが指定されなかったパラメタは、共通の監視情報（Standard Polling Parameter）の値が設定されます。以下の例では、監視間隔(-s)、監視回数(-c)などが指定されていないため、共通の監視情報の値が設定されます。
/opt/FJSVhanet/usr/sbin/hanetpoll on -n sha0 -f no |
個別パラメタを確認します。
# /opt/FJSVhanet/usr/sbin/hanetpoll print
[ Standard Polling Parameter ]
interval(idle) = 5( 60) sec
times = 5 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES
[ Polling Parameter of each interface ]
Name Hostname/Polling Parameter
+-------+---------------------------------------------------------------+
sha0 192.13.80.251,192.13.80.252
hub-hub poll = OFF
interval(idle) = 5( 60) sec
times = 5 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = NO
Name Hostname/Polling Parameter
+-------+---------------------------------------------------------------+
sha1 192.13.81.251,192.13.81.252
hub-hub poll = OFF
interval(idle) = 2( 60) sec
times = 3 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES |
個別設定した仮想インタフェースのパラメタを元に戻す場合
個別に設定した仮想インタフェースのパラメタを元に戻す場合は、hanetpoll onコマンドを実行します。以下の例は、仮想インタフェースsha0に設定したパラメタを元に戻しています。
/opt/FJSVhanet/usr/sbin/hanetpoll on -n sha0 -d |
個別パラメタが削除されたことを確認します。
# /opt/FJSVhanet/usr/sbin/hanetpoll print
[ Standard Polling Parameter ]
interval(idle) = 5( 60) sec
times = 5 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES
[ Polling Parameter of each interface ]
Name Hostname/Polling Parameter
+-------+---------------------------------------------------------------+
sha0 192.13.80.251,192.13.80.252
hub-hub poll = OFF
interval(idle) = 5( 60) sec
times = 5 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES
Name Hostname/Polling Parameter
+-------+---------------------------------------------------------------+
sha1 192.13.81.251,192.13.81.252
hub-hub poll = OFF
interval(idle) = 2( 60) sec
times = 3 times
max_retry = 5 retry
repair_time = 5 sec
link detection = NO
failover mode = YES |
参照
仮想インタフェースごとの監視先設定方法については、“7.7 hanetpollコマンド”を参照してください。
NIC共有の設定をしている場合は、フェイルオーバのパラメタだけを仮想インタフェース単位で設定できます。その他のパラメタは、最初に定義した仮想インタフェースのパラメタの値で動作します。
