本節では、MQDを利用するときのソフトウェアの構成を、以下の利用形態別に説明します。
サーバ間で利用する場合
グローバルサーバとの間で利用する場合

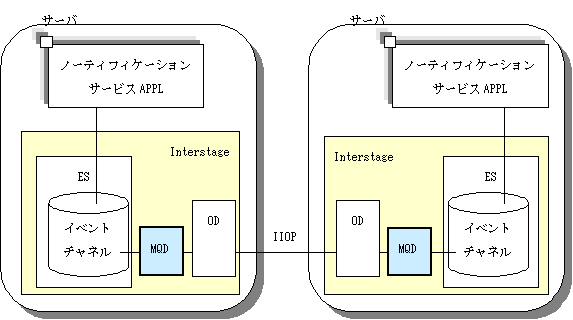

サーバ間でMQDを利用する場合のソフトウェア構成を図1.4 ソフトウェア構成 (サーバ間の場合)に示します。
サーバ間の通信にはORBAサービスがサポートするIIOPプロトコルを使用します。
図1.4 ソフトウェア構成 (サーバ間の場合)
APPL: APPLication program

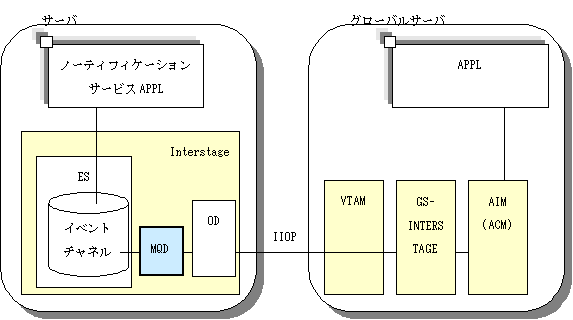

グローバルサーバとの間でMQDを利用する場合のソフトウェア構成を図1.5 ソフトウェア構成 (グローバルサーバとの間の場合)に示します。グローバルサーバ側には、下図に示すソフトウェア群が必要です。
サーバ間の通信には、CORBAサービスがサポートするIIOPプロトコルを使用します。
図1.5 ソフトウェア構成 (グローバルサーバとの間の場合)
APPL：APPLication Program
GS-INTERSTAGE：
Interstage AIMApplicationDirector V30L10 または INTERSTAGE/AIMApplicationDirector V20L10
INTERSTAGE/ORB CommunicationBase V20L10
INTERSTAGE/ORB CommunicationBase V20L10
