3.2.1 1つの管理OS上のゲストOS間でクラスタシステムを構築する場合

1つの管理OS上のゲストOS間でクラスタシステムを構築する場合の関連ソフトウェアのインストールと設定について説明します。

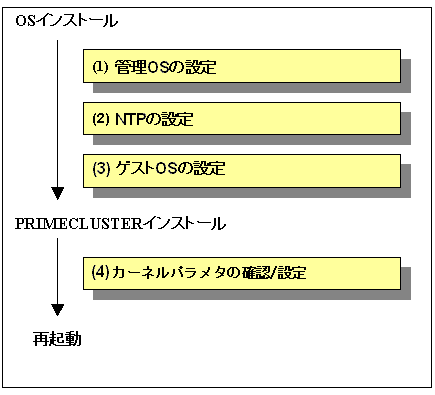

必要に応じて、以下の作業を行ってください。

  1. 管理OSの設定

    仮想マシン機能のゲストOSをクラスタとして動作させる場合、ディスク装置、仮想ブリッジ、仮想SCSIデバイス、ユーザIDの作成、ゲストOSの初期設定が、管理OS上で必要です。

    本設定はOSインストール後に行ってください。

    詳しくは、“3.2.1.1 管理OSの設定”を参照してください。

  2. NTPの設定（管理OS/ゲストOS）

    クラスタシステムを構築する各ノードの時刻を同期させるための設定です。クラスタを構築する際には必ず行う必要があります。

    本設定はPRIMECLUSTERをインストールする前に、管理OSとゲストOS上で行ってください。

    参照

    設定の詳細は“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”または“PRIMEQUEST (1000 シリーズ)RHEL5-Xen 仮想マシン機能ユーザーズマニュアル(SupportDesk サービスご契約者様向け)”を参照してください。

  3. ゲストOSの設定

    クラスタシステムを構築するゲストOSで、業務LAN、管理LANのIPアドレスなどネットワークの設定が必要です。

    本設定はOSインストール後に行ってください。

    詳しくは、“3.2.1.2 ゲストOSの設定”を参照してください。

  4. カーネルパラメタの確認/設定

    PRIMECLUSTERに関連するソフトウェアを運用する際には、環境に応じてOSのカーネルパラメタを調整する必要があります。

    本設定はPRIMECLUSTERインストール後の再起動を行う前に行ってください。

    詳しくは、“3.2.1.3 カーネルパラメタの確認”を参照してください。

参照

構成については、“A.12.1 1つの管理OS上のゲストOS間でクラスタシステムを構築する場合”を参照してください。

3.2.1.1 管理OSの設定

仮想マシン機能のゲストOSをクラスタとして動作させる場合、管理OSの設定が必要です。

本設定は、管理OS、ゲストOSへのOSインストール後に以下の手順で実施してください。

  1. ディスク関連の設定

    ディスク関連の設定は完了しておく必要があります。

    ■関連ソフトウェアのインストールと設定

    管理OSに、ゲストOSのシステムディスクを使用するために必要なソフトウェア製品(ETERNUS マルチパスドライバ)のインストールと設定を行います。インストールおよび設定の手順については、ETERNUS マルチパスドライバのソフトウェア説明書を参照してください。

    注意

    システムボリュームを配置したI/O装置の故障時の即時クラスタ切替えについて

    ext3ファイルシステムのデフォルトの設定では、システムボリュームを配置したI/O装置が故障しても、クラスタ切替えは発生せず、メモリ上に保持している情報を基にシステムの動作が継続してしまう場合があります。

    システムボリュームを配置したI/O装置の故障時に、即時にPRIMECLUSTERによるクラスタ切替え運用を行いたい場合は、以下の設定を行ってください。

    設定

    システムボリュームに含まれる各パーティションに対して、ext3のmountオプションに「errors=panic」を指定します。

    例) /etc/fstab に設定する場合 ( /、/var、/home が 1つのシステムボリュームに存在するとき)

    LABEL=/     /     ext3 errors=panic 1 1
LABEL=/boot /boot ext3 errors=panic 1 2
LABEL=/var  /var  ext3 errors=panic 1 3
LABEL=/home /home ext3 errors=panic 1 4
    ■仮想SCSIデバイスの設定

    ゲストOS上で共用ディスクを使用するためには、仮想SCSIデバイスの設定を行う必要があります。
    仮想SCSIデバイスの設定手順については、“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”または“PRIMEQUEST (1000 シリーズ)RHEL5-Xen 仮想マシン機能ユーザーズマニュアル(SupportDesk サービスご契約者様向け)”を参照してください。

    ■ゲストOSのシステムディスクのミラー設定

    ゲストOSのシステムディスクのミラーの設定を行う場合には、管理OSで作成したローカルクラスのミラーボリュームをゲストOSに設定してください。

    参照

    設定の詳細は“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”または“PRIMEQUEST (1000 シリーズ)RHEL5-Xen 仮想マシン機能ユーザーズマニュアル(SupportDesk サービスご契約者様向け)”の冗長化に関する記事を参照してください。

  2. 仮想ブリッジ（管理LAN/業務LAN/クラスタインタコネクト）の設定

    管理LAN、業務LAN、クラスタインタコネクトなど、仮想ドメインが使用するネットワークインタフェースについては、事前に仮想ネットワークとして仮想ブリッジの設定を行う必要があります。

    クラスタシステムでは、以下の構成の仮想ブリッジを使用します。

    • gextbr：

      業務LAN用の仮想ブリッジ

    • xenbr：

      管理LAN用の仮想ブリッジ

    • gintbr：

      クラスタインタコネクト用の仮想ブリッジ

    参照

    詳細は“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”または“PRIMEQUEST (1000 シリーズ)RHEL5-Xen 仮想マシン機能ユーザーズマニュアル(SupportDesk サービスご契約者様向け)”を参照してください。

    注意

    クラスタインタコネクトの仮想ブリッジにはgintbrの構成のみ使用してください。

    例：クラスタインタコネクト用の仮想ブリッジ(gintbr4, gintbr5)をすでに設定されている仮想ブリッジのスクリプト（network-bridge-pcl）に定義する場合。

    gintbr4,gintbr5：

    クラスタインタコネクト用の仮想ブリッジ

    xenbr0,xenbr1：

    管理LAN用の仮想ブリッジ

    gextbr2,gextbr3：

    業務LAN用の仮想ブリッジ

    network-bridge-pcl：

    仮想ブリッジ作成スクリプトを呼び出すためのスクリプトのファイル名

    （１）管理OSの“/etc/xen/scripts”配下にある仮想ブリッジを定義するスクリプト（network-bridge-pcl）を編集します。

    スクリプトが存在しない場合には新規に作成します。

    #!/bin/sh
#
# Sample of Create/Delete virtual bridge
#
# $1 start : Create virtual bridge
#    stop  : Delete virtual bridge
#    status: Display virtual bridge information

# Exit if anything goes wrong
set -e

command=$1

glsxenscript=/opt/FJSVhanet/local/sbin/hanetxen
xenscript=/etc/xen/scripts/network-bridge
xenscriptgext=/etc/xen/scripts/gext-network-bridge
xenscriptgint=/etc/xen/scripts/gint-network-bridge  ・・・追加

# op_start:subscript for start operation #
op_start () {
        $xenscript $command vifnum=0 netdev=eth0
        $xenscript $command vifnum=1 netdev=eth1
        $xenscriptgext $command extnum=2 netdev=eth2
        $xenscriptgext $command extnum=3 netdev=eth3
        $xenscriptgint $command intnum=4 ・・・追加
        $xenscriptgint $command intnum=5 ・・・追加
}

# op_stop:subscript for stop operation #
op_stop () {
        op_start $command
}

case "$command" in
         start)
                  # Create your virtual bridge
                  $glsxenscript stop
                  op_start
                  $glsxenscript start
         ;;

         stop)
                  # Delete virtual bridge
                  $glsxenscript stop
                  op_stop
         ;;

         status)
                  # display virtual bridge information
                  $xenscript status
         ;;

         *)
                  echo "Unknown command: $command" >&2
                  echo 'Valid commands are: start, stop, status' >&2
                  exit 1

esac

    （２）実行権限の付与

    # cp  network-bridge-pcl /etc/xen/scripts
# cd /etc/xen/scripts
# chmod +x network-bridge-pcl

    （３）xendサービスへの登録

    xendサービスの設定ファイル(/etc/xen/xend-config.sxp)の“network-script”パラメータを編集してください。“network-script”パラメータには、“network-bridge”が設定されています。作成したスクリプト名に変更してください。

    # Your default ethernet device is used as the outgoing interface, by default.
# To use a different one (e.g. eth1) use
#
# (network-script 'network-bridge netdev=eth1')
#
# The bridge is named xenbr0, by default.  To rename the bridge, use
#
# (network-script 'network-bridge bridge=<name>')
#
# It is possible to use the network-bridge script in more complicated
# scenarios, such as having two outgoing interfaces, with two bridges, and
# two fake interfaces per guest domain.  To do things like this, write
# yourself a wrapper script, and call network-bridge from it, as appropriate.
#
(network-script network-bridge-pcl)

    (4) スクリプト(/etc/xen/gext-network-bridge)が存在しない場合は、新規作成してください。

    参照

    詳細は、“PRIMECLUSTER Global Link Services 説明書（伝送路二重化機能編）”、“PRIMEQUEST 仮想マシン機能 ユーザーズマニュアル”、または“PRIMEQUEST (1000 シリーズ)RHEL5-Xen 仮想マシン機能ユーザーズマニュアル(SupportDesk サービスご契約者様向け)”を参照してください。

  3. ユーザIDの作成

    PRIMECLUSTERによるゲストOS制御のため、必要な一般権限ユーザID（FJSVvmSP）を管理OSに作成してください。

    # useradd FJSVvmSP

    ポイント

    作成するユーザは、シャットダウン機構によってノード強制停止実行するため管理OSにログインするユーザとなります。シャットダウン機構の設定時にこのユーザIDとパスワードを使用します。

  4. ゲストOSの初期設定

    ゲストOSのインストールおよびゲストOSへの添付ソフトウェアのインストールが完了した後、ゲストOSの初期設定をしてください。

    注意

    本設定は、クラスタシステムを構成する全てのゲストOSに対し、実行してください。

    参照

    設定の詳細は“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”または“PRIMEQUEST (1000 シリーズ)RHEL5-Xen 仮想マシン機能ユーザーズマニュアル(SupportDesk サービスご契約者様向け)”を参照してください。

3.2.1.2 ゲストOSの設定

クラスタシステムを構築するゲストOSで、業務LAN、管理LANのIPアドレスなどネットワークの設定が必要です。

本設定はクラスタとして動作させるゲストOS上で実施してください。

注意

PRIMEQUEST1000シリーズの場合、ゲストOSのインストール時に設定したゲストドメイン名をシャットダウン機構の設定時に使用します。

ゲストドメイン名の確認方法は、“PRIMEQUEST 仮想マシン機能ユーザーズマニュアル”または“PRIMEQUEST (1000 シリーズ)RHEL5-Xen 仮想マシン機能ユーザーズマニュアル(SupportDesk サービスご契約者様向け)”を参照してください。

参照

PRIMECLUSTERシステムが使用する業務LAN、管理LANを変更する場合には“8.2 業務LAN／管理LANのIPアドレスの変更”を参照してください。

参考

Web-Based Admin View では、PRIMECLUSTERシステムが導入された時のノード名に相当するホスト名のIPアドレスが割り当てられているインタフェースを、クラスタノード・クラスタ管理サーバ間やクラスタ管理サーバ・クライアント間の通信経路として使用するように自動設定します。

3.2.1.3 カーネルパラメタの確認

環境に応じて、カーネルパラメタを変更する必要があります。

対象ノード：

PRIMECLUSTERをインストールする全てのノード

使用する製品/コンポーネントによって、必要とするカーネルパラメタが異なります。

カーネルパラメタ・ワークシートを確認し、カーネルパラメタの変更が必要な場合は設定し直してください。

参照

カーネルパラメタについては、“A.6 カーネルパラメタ・ワークシート”を参照してください。

注意

変更したカーネルパラメタを有効にするには、インストール後にシステムを再起動する必要があります。
