3.1.2 PRIMECLUSTERシステムでのシステム構成

PRIMECLUSTERシステムにLinkexpressをインストールした場合のシステム構成図は以下のとおりです。

各運用形態のシステム構成図を以下に示します。

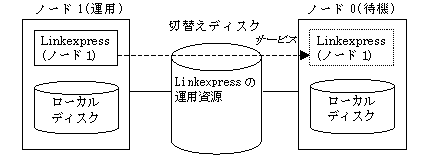

• 1:1運用待機

切替えディスク：

Linkexpressの運用資源を配置します。
切替えディスクの配置を考慮する必要のある運用資源については、"3.1.4 業務の運用方法に関する注意事項"を参照してください。
ディレクトリ構成については，"付録C　Linkexpressのディレクトリ構成について"を参照してください。
使用するディスク容量については,"インストールガイド"を参照してください。

ローカルディスク：

hostsファイル、servicesファイルなど、運用ノードと待機ノードの間で共用しない資源を配置します。

クラスタアプリケーション：

スタンバイクラスのクラスタアプリケーションを登録します。

• N:1運用待機

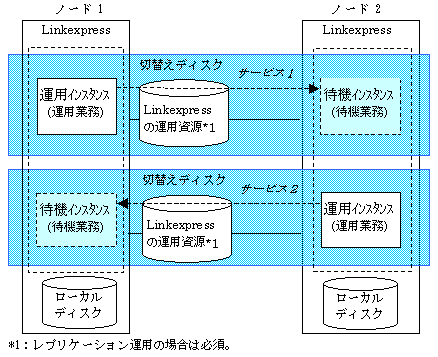

• 相互待機

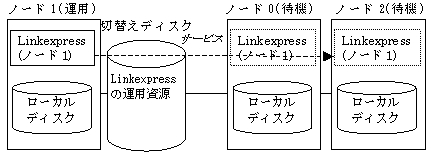

• カスケード運用
