Linkexpress クラスタシステム導入説明書

2.3.2 SafeCLUSTERシステムでのシステム構成

SafeCLUSTERシステムにLinkexpressをインストールした場合のシステム構成図は以下のとおりです。

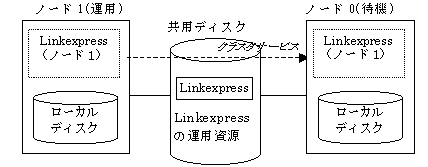

1:1運用待機のシステム構成図を以下に示します。

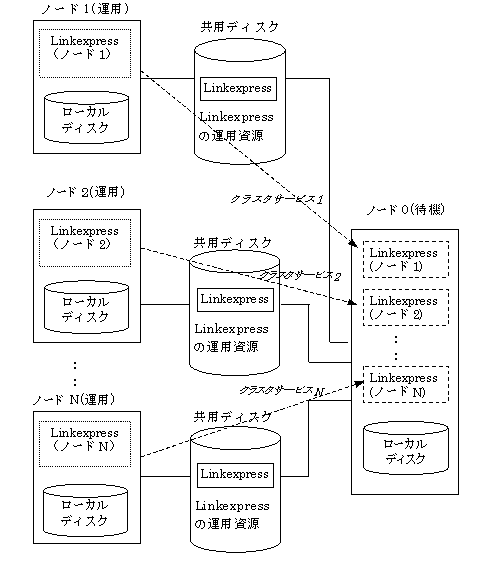

N:1運用待機のシステム構成図を以下に示します。

共用ディスク：

Linkexpressの運用では共用ディスクを切替えディスクとして使用します。Linkexpressは切替えディスクにインストールします。Linkexpressのインストールでは共用ディスクに関する条件があります。" 2.3.3.1 事前準備"を参照してください。
また、Linkexpressの運用資源を配置します。共用ディスクの配置を考慮する必要のある運用資源については、"2.3.4 業務の運用方法に関する注意事項"を参照してください。

ローカルディスク：

hostsファイル、servicesファイルなど、運用ノードと待機ノードの間で共用しない資源を配置します。

クラスタサービス：

スタンバイクラスのクラスタサービスを登録します。
