Linkexpress クラスタシステム導入説明書

2.2.2 SafeCLUSTERシステムでのシステム構成

SafeCLUSTERシステムにLinkexpressをインストールした場合のシステム構成図は以下のとおりです。

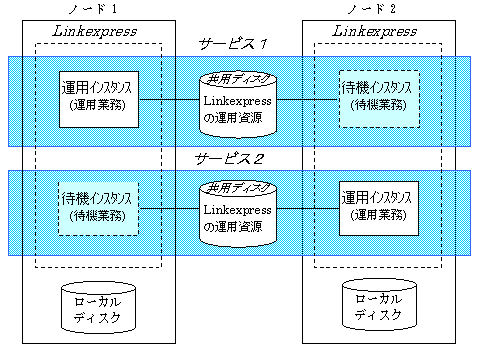

1:1相互待機のシステム構成図を以下に示します。

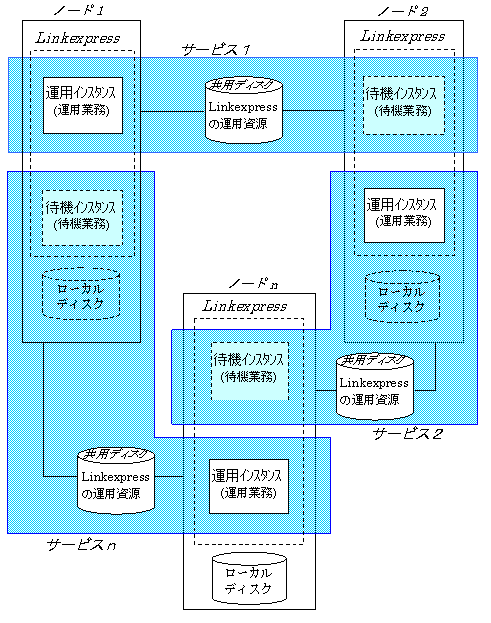

n:n相互待機のシステム構成図を以下に示します。

共用ディスク： (注)

Linkexpressの相互待機では、共用ディスクを切替えディスクとして使用し、Linkexpressの運用資源を配置します。共用ディスクの配置を考慮する必要のある運用資源については、"2.2.4 サービスの運用に関する注意事項"を参照してください。
注）Linkexperss単体導入時は共用ディスクは必須ではありません。しかし、Linkexpress Replication option導入時は必須となります。

ローカルディスク：

hostsファイル、servicesファイルなど、ノード間で共用しない資源を配置します。

サービス：

スタンバイクラスのサービスを登録します。
