Symfoware Active DB GuardV11.0.1 DBミラーリングシステム連携導入運用ガイド
Symfoware

1.2 システム構成

DBミラーリングシステム連携のシステム構成図を以下に記します。

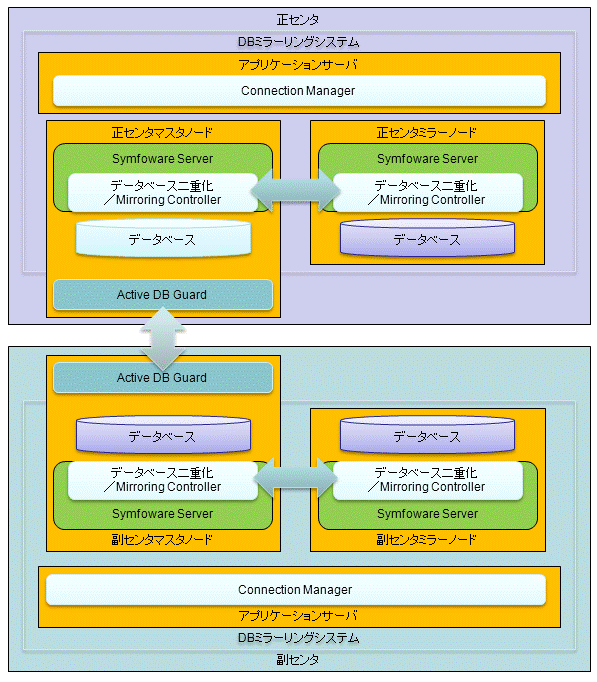

図1.2 DBミラーリングシステム連携のシステム構成図

正センタ

利用者業務を運用するセンタです。

正センタマスタノード

利用者業務を運用するノードです。

正センタミラーノード

正センタマスターノードのバックアップを行い、マスターノードの異常時にはノードを切替えて運用し業務を継続します。
また、参照業務を行うことも可能です。(Mirroring Controller利用時)

副センタ

災害対策、保守などで運用を待機するシステムがあるセンタです。

副センタマスタノード

正センタマスタノードのバックアップを行い、正センタの災害発生時にはセンタを切替えて運用し業務を継続します。

副センタミラーノード

副センタマスタノードのバックアップを行います。
また、参照業務を行うことも可能です。(Mirroring Controller利用時)
