3.2.1 Interstage Business Process Manager Analyticsの導入

Interstage Business Process Manager Analyticsのインストール手順について、以下に説明します。

参考

詳細は以下のマニュアルを参照してください。

Interstage Business Process Manager Analytics 導入ガイド「Analyticsサーバのセットアップ」

インストーラを起動します。
以下のDVDをコンピュータのDVDドライブにセットします。
- Systemwalker Service Quality Coordinator Enterprise Edition V15.0
ポイント
インストールするマシンの設定によっては、自動的にインストーラが起動しないことがあります。その場合は、以下の操作を行い、手動でインストーラを起動してください。
1. [スタート]メニューから[ファイル名を指定して実行]を選択します。
2. [ファイル名を指定して実行]ウィンドウの[参照]で、以下のファイルを選択し、[OK]をクリックします。
```
DVDドライブ:\SwSetup.exe
```
UNIX版のDVDを使用する場合は、以下の操作を行い、手動でインストーラを起動してください。
1. [スタート]メニューから[ファイル名を指定して実行]を選択します。
2. [ファイル名を指定して実行]ウィンドウの[参照]で、以下のファイルを選択し、[OK]をクリックします。
```
DVDドライブ:\client\SwSetup.exe
```

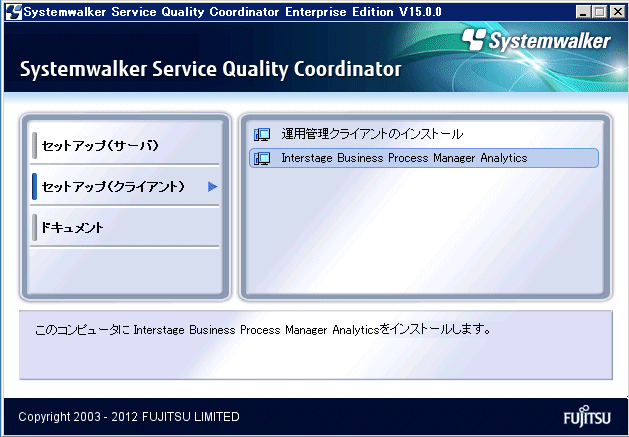

表示された画面で[セットアップ(クライアント)]→[Interstage Business Process Manager Analytics]を選択します。
[インストール]をクリックします。

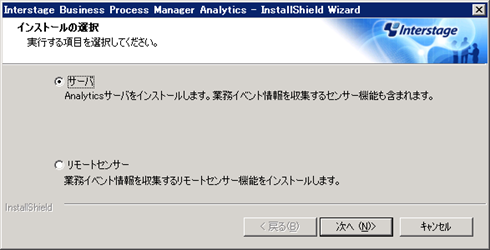

インストールの選択を行います。
[サーバ]を選択し、[次へ]をクリックします。

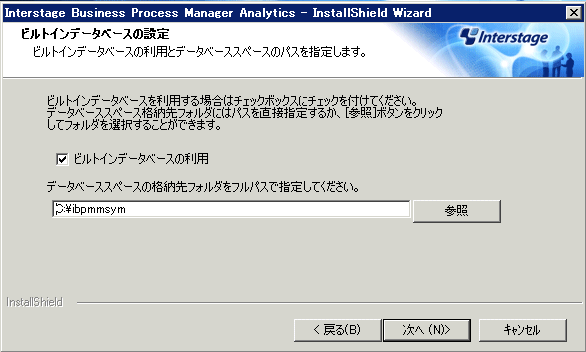

ビルトインデータベースの設定を行います。
[ビルトインデータベースの利用]にチェックが入っていることを確認し、データベーススペースの格納先に問題がなければ[次へ]をクリックします。

注意
ビルトインデータベースのデータベーススペース格納先は、空き容量が25GB以上あるディスクを指定してください。

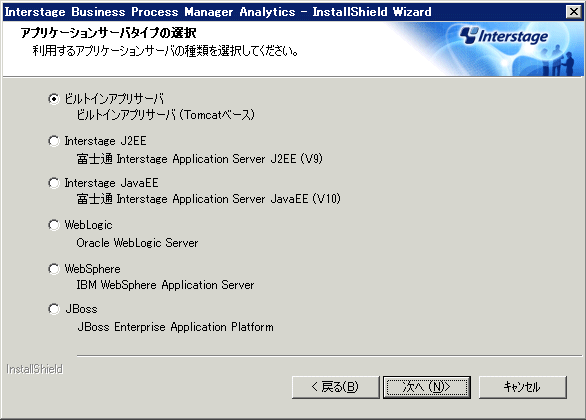

アプリケーションサーバタイプの選択を行います。
[ビルトインアプリサーバ]が選択されていることを確認し、[次へ]をクリックします。

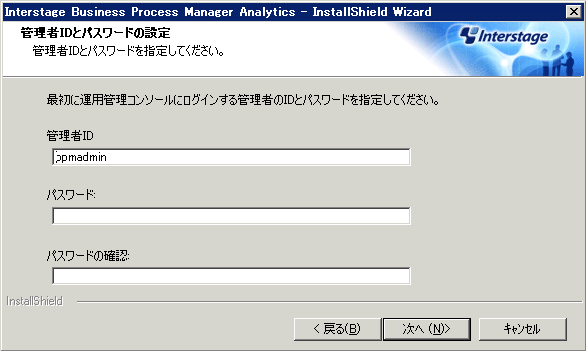

管理者IDとパスワードの設定を行います。
最初に運用管理コンソールにログインする管理者のIDとパスワードを指定します。指定後、[次へ]をクリックします。
管理者ID、パスワードに設定可能な文字は以下の通りです。
文字長
文字種
管理者ID
64文字以内
半角英数字
以下を除く記号
< > : | * ? / \
パスワード
64文字以内
半角英数字
記号

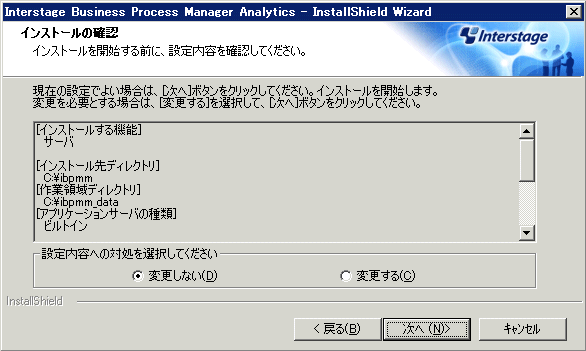

インストールの確認を行います。
インストール先などを変更する場合は[変更する]を選択して[次へ]をクリックし、設定の変更を行います。
内容に問題がなければ[変更しない]を選択し、[次へ]をクリックします。インストールが開始されます。

注意

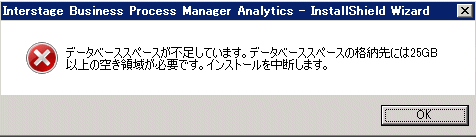

ビルトインデータベースのデータベーススペース格納先には、25GB以上の空き領域が必要です。不足している場合、以下のエラーメッセージが出力され、インストールが中断されます。
データベーススペースの格納先を、25GB以上の空き領域があるディスクに変更してください。

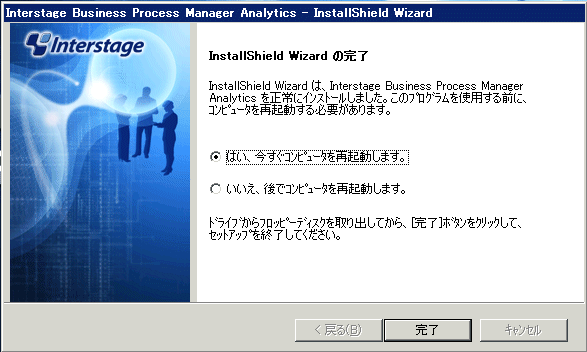

[完了]をクリックします。

3.2.1.2 Interstage Business Process Manager AnalyticsにPDBセンサーの登録

	文字長	文字種
管理者ID	64文字以内	半角英数字以下を除く記号 < > : \| * ? / \
パスワード	64文字以内	半角英数字記号

ダッシュボードを構築する上で必要となるPDBセンサーの定義ファイルと統合モジュール(jarファイル)をInterstage Business Process Manager Analyticsに登録します。

注意

Interstage Business Process Manager Analyticsのインストール後、OSの再起動を実施してから本作業を行ってください。

3.2.1.2.1 定義ファイルの登録

Interstage Business Process Manager Analyticsへの定義ファイルの登録を行います。

Interstage Business Process Manager AnalyticsのPDBセンサー用のテンプレートファイルを配置します。
Sysmtewalker Service Quality Coordinator 運用管理クライアントの以下の場所に格納されているPDBディレクトリを、ディレクトリごとダッシュボードサーバ環境にコピーします。
コピー元
■格納場所
<運用管理クライアントのインストールディレクトリ>\dashboard\sensor\types\PDB
<運用管理クライアントのインストールディレクトリ>のデフォルトは、"C:\Program Files\SystemwalkerSQC-C"です。
なお、PDBディレクトリには以下のファイルが格納されています。
- agenttype.xml
- template.xml
- template_resource.properties
- template_resource_ja.properties
コピー先
■格納場所
<Interstage Business Process Manager Analyticsの作業領域ディレクトリ>\tomcat6\webapps\ibpmm\conf\types
<Interstage Business Process Manager Analyticsの作業領域ディレクトリ>のデフォルトは、"C:\ibpmm_data"です。
Interstage Business Process Manager AnalyticsのPDBセンサー用のログ定義ファイルを配置します。
BPMAS_PDB_Log4jConfiguration.xmlを、ダッシュボードサーバ環境にコピーします。
コピー元
■格納場所
<運用管理クライアントのインストールディレクトリ>\dashboard\sensor\log\BPMAS_PDB_Log4jConfiguration.xml
<運用管理クライアントのインストールディレクトリ>のデフォルトは、"C:\Program Files\SystemwalkerSQC-C"です。
コピー先
■格納場所
<Interstage Business Process Manager Analyticsの作業領域ディレクトリ>\tomcat6\webapps\ibpmm\conf\log
<Interstage Business Process Manager Analyticsの作業領域ディレクトリ>のデフォルトは、"C:\ibpmm_data"です。

3.2.1.2.2 統合モジュール(jarファイル)の登録

Interstage Business Process Manager Analyticsへの統合モジュール(jarファイル)の登録を行います。

参考

詳細は以下のマニュアルを参照してください。

Interstage Business Process Manager Analytics 使用手引書(管理コンソール)「統合モジュール管理」

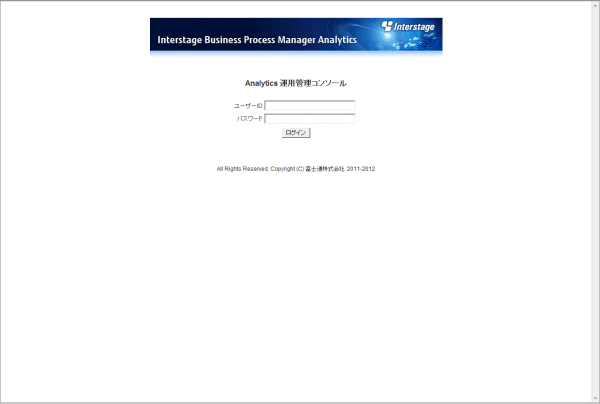

Webブラウザを利用して、Interstage Business Process Manager Analyticsの運用管理コンソールに接続します。
[Windowsスタートメニュー]-[Interstage Business Process Manager Analytics]-[運用管理コンソール]をクリックし、インストール時に指定した管理者IDとパスワードを使用してログインします。
[Analyticsシステム]-[システム設定]-[統合モジュール管理]をクリックします。
[追加ファイル]の[参照]ボタンをクリックし、以下に格納されているjarファイルを指定して[追加]をクリックします。
■格納場所
<運用管理クライアントのインストールディレクトリ>\dashboard\sensor\lib\pdb-sensor.jar
ビルトインアプリサーバを停止します。停止の手順は、「A.3.2 ビルトインアプリサーバの停止」を参照してください。
ビルトインアプリサーバが停止したら、ビルトインアプリサーバを再起動します。起動の手順は、「A.3.1 ビルトインアプリサーバの起動」を参照してください。

3.2.1.3 ビルトインデータベースとユーザーの作成

ビルトインデータベースの作成とユーザーの作成を行います。

注意

ビルトインデータベースの作成が完了するまで1時間以上かかる場合があります。

ポイント

ビルトインデータベースのデータベース領域はデフォルトの場合、20GBで作成されます。データベース領域を変更する場合は、以下のファイルを編集してください。

<インストールディレクトリ>\bpmm\dbscripts\symfoware\bpm-create-space-schema-symfo.sql

[編集箇所]

CREATE DBSPACE EDBSPACE ALLOCATE FILE E:\ibpmmsym\space\EBPMSP01 ATTRIBUTE SPACE(20000M);

上記編集箇所の"20000M"を変更したいサイズに修正します。値はMB単位で指定してください。

以下のコマンドを実行し、イベント格納データベースとデータベースのユーザーを作成します。
<インストールディレクトリ>\bpmm\setup\builtinsetup.bat
注）デフォルトのインストールディレクトリ：C:\ibpmm
ポイント

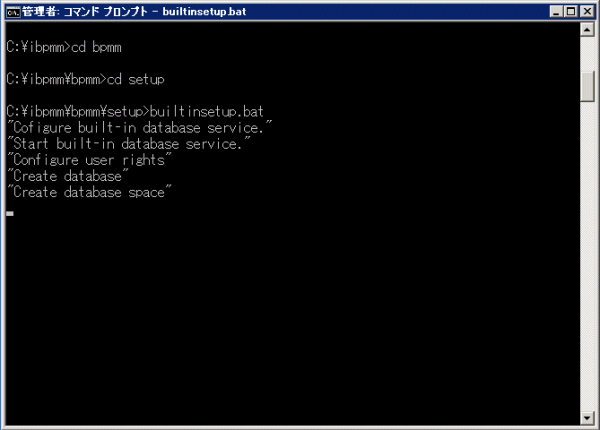

コマンド実行後、以下のようにコマンドプロンプトに表示され、ビルトインデータベースの作成が完了するとコマンドプロンプトが終了します。
ダッシュボードテンプレート用のテーブル自動作成処理の完了確認
手順1.の操作完了後、自動的にビルトインアプリサーバが再起動し、ビルトインデータベースへダッシュボードテンプレート用テーブルの自動作成処理が行われます。以下の手順を実施し、ダッシュボードテンプレート用テーブルの自動作成処理が完了することを確認してください。
注意
ダッシュボードテンプレート用のテーブル自動作成処理が完了するまで1時間以上かかる場合があります。
1. [Windowsスタートメニュー]-[Interstage Business Process Manager Analytics]-[運用管理コンソール]をクリックし、インストール時に指定した管理者IDとパスワードを使用してログインします。
2. [Analyticsシステム]-[センサー管理]をクリックします。
3. [センサーリスト]の表中のセンサー名[<ホスト名>]の状態が"起動"になっていることを確認します。
ポイント
ダッシュボードテンプレート用のテーブル自動作成処理が完了していない場合、画面右下に以下のようなエラーメッセージが出力されます。その場合は数十分程度待ってから再度確認を行ってください。
ERROR BADM2405: センサーの状態の取得に失敗しました。（詳細: BSDK2803: リクエストの実行中にエラーが発生しました。（詳細：BSDK2101: センサーが初期化されていません。)

3.2.1.4 ダッシュボードを使用するユーザー作成

ダッシュボードを利用するユーザーを作成します。

Webブラウザを利用して、Interstage Business Process Manager Analyticsの運用管理コンソールに接続します。
[Windowsスタートメニュー]-[Interstage Business Process Manager Analytics]-[運用管理コンソール]をクリックし、インストール時に指定した管理者IDとパスワードを使用してログインします。

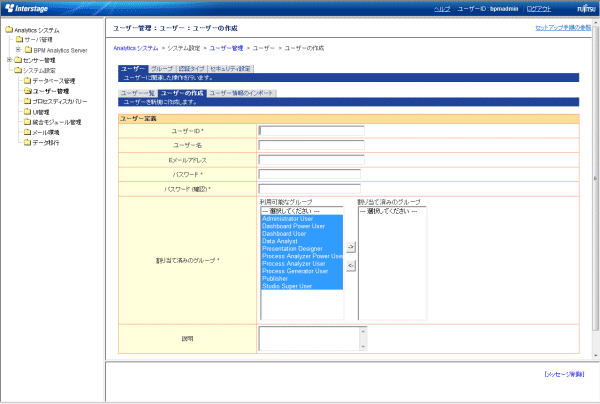

[Analyticsシステム]-[システム設定]-[ユーザー管理]をクリックし、[ユーザー]-[ユーザーの作成]タブを選択します。

以下の２種類の権限のユーザーを作成します。

Analytics Studioを使ってダッシュボードを編集できるユーザー
ダッシュボードの参照のみできるユーザー

以下の項目を設定してください。

パラメーター	説明
ユーザーID	ダッシュボードを使用するユーザーのIDを指定します。指定可能な文字長および文字種は以下の通りです。文字長：64文字以内文字種：半角英数字、以下を除く記号 < > : \| * ? / \| ポイントユーザーIDが「bpm」、「sqc」およびインストール時に指定した管理者IDのユーザーは作成できません。
ユーザー名	ダッシュボードを使用するユーザーのユーザー名を指定します。
Eメールアドレス	ダッシュボードを使用するユーザーのEメールアドレスを指定します。入力は必須ではありません。
パスワード	ダッシュボードを使用するユーザーのログインパスワードを指定します。指定可能な文字長および文字種は以下の通りです。文字長：64文字以内文字種：半角英数字、記号
割り当て済みのグループ	ユーザーが所属するグループを指定し、ユーザーの権限を設定します。ダッシュボードを編集できるユーザー “Dashboard Power User”と“Studio Super User”を設定してください。ダッシュボードを参照のみできるユーザー “Dashboard User”を設定してください。
説明	ユーザーについての説明を指定します。入力は必須ではありません。

例1. Analytics Studioを使ってダッシュボードを編集できるユーザー

パラメーター	説明
ユーザーID	sqcadmin
ユーザー名	sqcadmin
Eメールアドレス
パスワード	<任意のパスワード>
割り当て済みのグループ	以下を選択 Dashboard Power User Studio Super User
説明

例2. ダッシュボードの参照のみできるユーザー

パラメーター	説明
ユーザーID	sqcuser
ユーザー名	sqcuser
Eメールアドレス
パスワード	<任意のパスワード>
割り当て済みのグループ	以下を選択 Dashboard User
説明

[新規作成]ボタンをクリックします。

3.2.1.5 接続先ManagerのIPアドレスの設定

ダッシュボードサーバとSystemwalker Service Quality Coordinator Managerが別々のサーバで構成されている場合、接続先ManagerのIPアドレスの設定を行います。

ポイント

ダッシュボードサーバとSystemwalker Service Quality Coordinator Managerが同じサーバにインストールされている場合、本手順を実施する必要はありません。

Webブラウザを利用して、Interstage Business Process Manager Analyticsの運用管理コンソールに接続します。
[Windowsスタートメニュー]-[Interstage Business Process Manager Analytics]-[運用管理コンソール]をクリックし、インストール時に指定した管理者IDとパスワードを使用してログインします。
[Analyticl システム]-[センサー管理]-[<ホスト名>]をクリックし、[01:Summary_ECO]を選択します。
注意
[01:Summary_ECO]の状態が"起動"となっている場合は、[接続情報リスト]の接続情報名[01:Summary_ECO]の左側のチェックボックスを選択し[停止]ボタンをクリックして停止させてください。
["PDB"接続情報パラメタ]-[PDBSensorConf]-[SQCManagerHostName]のテキストボックスに、Managerのホスト名もしくはIPアドレスを設定します。
[変更]ボタンをクリックします。
[接続情報リスト]の接続情報名[01:Summary_ECO]の左側のチェックボックスを選択し、[起動]ボタンをクリックします。
接続情報名[06:VMwareESX/ESXi]に対しても、上記手順1.～5.を実施してください。
