Analytics Studioで、ダッシュボードテンプレートをユーザーに公開し、ダッシュボードで表示するための手順について説明します。
参考
Interstage Business Process Manager Analytics 使用手引書 (Analytics Studio)を参考にしてください。
Analytics Studioで「3.2.1.4 ダッシュボードを使用するユーザー作成」で作成したユーザーに、ダッシュボードテンプレートのビュープロファイルを公開します。
Analytics Studioにログインする手順について説明します。
■手順
Webブラウザから以下のURLを指定して、Analytics Studioのログイン画面を表示します。
http://<ダッシュボードサーバのIPアドレス>:<ポート番号※>/ibpmm/ |
※デフォルトポート番号：40330
「3.2.1.4 ダッシュボードを使用するユーザー作成」で作成した、ダッシュボードを編集できるユーザーでログインします。
[Analytics Studio]タブをクリックすると、以下の[Analytics Studio]画面が表示されます。
ダッシュボードを利用するユーザーをグループ化（ダッシュボードグループ）して、用意されているダッシュボードテンプレートのビュープロファイルを割り当てる手順について説明します。
■手順
メニューバーから「ファイル」＞「新規作成」＞「ダッシュボードグループ」を順にクリックして、ダッシュボードグループを作成するためのダイアログボックスを表示します。
「ダッシュボードグループ名」ボックスに、作成するグループの名前を入力します。入力は必須です。
注意
ダッシュボードグループの名前は、意味がある一意の名前にします。名前には任意の文字、数字、スペースが使えます。64文字まで入力可能です。
「次へ」ボタンをクリックして、定義を続行します。
「オーバービューレイアウト」ボックスに、「Guest Layout」を指定します。
「次へ」ボタンをクリックして、定義を続行します。

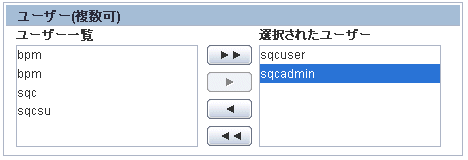

ダッシュボードグループに割り当てるユーザーを選択します。「ユーザー一覧」ボックスから「3.2.1.4 ダッシュボードを使用するユーザー作成」で作成したユーザーを選択し、矢印ボタンをクリックして、ユーザーを「選択されたユーザー」ボックスに追加してください。

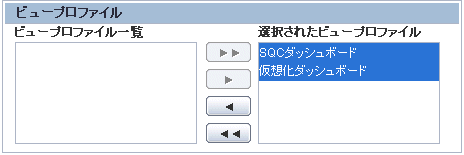

ダッシュボードグループにビュープロファイルを適用します。「ビュープロファイル一覧」ボックスから「SQCダッシュボード」と「仮想化ダッシュボード」を選択し、矢印ボタンをクリックして、ビュープロファイルを「選択されたビュープロファイル」ボックスに追加してください。これにより、ユーザーがダッシュボードから参照できる情報が決まります。
「次へ」ボタンをクリックして、定義を続行します。
「チャートの編集権」と「アラートのステータス変更」チェックボックスのチェックを外します。
「完了」ボタンをクリックして、ダッシュボードグループを作成します。作成したダッシュボードグループがナビゲーションスペースのダッシュボードグループの下に表示されます。
ダッシュボードグループの内容のレビューを受けるために「公開待ち」とする必要があります。ダッシュボードグループを「公開待ち」にする手順について説明します。
■手順
ナビゲーションスペースのダッシュボードグループの作成したダッシュボードグループを選択します。
ワークスペース・エディタの「共有」ボタンをクリックします。共有されると「共有が成功しました」というメッセージが表示されます。
「OK」をクリックしてダイアログを閉じます。
ワークスペース・エディタの「公開待ち」ボタンをクリックします。すると、公開待ちにすることを確認するダイアログが表示されます。
「はい」をクリックして、ダッシュボードグループを公開待ちにします。「公開待ちが成功しました」というメッセージが表示されます。
「OK」をクリックしてダイアログを閉じます。
ダッシュボードグループを「公開」する手順について説明します。「公開」することにより、ダッシュボードで表示できるようになります。
■手順
ナビゲーションスペースにて「公開ビュー」タブを選択します。
公開したいダッシュボードグループを選択して、定義を確認します。定義が間違っている場合は「却下」をクリックすることで却下できます。
定義が正しい場合は、ナビゲーションスペースの「Guest Groupのブロック」を選択します。
「すべての定義を公開する」をクリックして、公開します。すると、公開することを確認するダイアログが表示されます。
「はい」をクリックして公開します。「公開が成功しました」というメッセージが表示されます。
「OK」をクリックしてダイアログを閉じます。
注意
「公開」手順実施後、ダッシュボードを表示させる場合は、一度ログアウトして再度ログインしてください。
ダッシュボードにログインする手順について説明します。
■手順

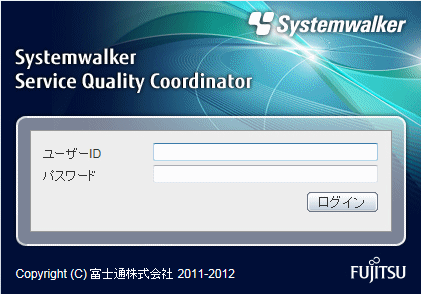

Webブラウザから以下のURLを指定して、ダッシュボードのログイン画面を表示します。
http://<ダッシュボードサーバのIPアドレス>:<ポート番号※>/ibpmm/ |
※デフォルトポート番号：40330
「3.2.1.4 ダッシュボードを使用するユーザー作成」で作成した、ダッシュボードの利用権限を持つユーザーでログインします。
[KPIs]-[SQCダッシュボード]-[リソース・ダッシュボード]を選択することで、CPU/メモリ/ディスクのダッシュボードを表示することができます。
[KPIs]-[SQCダッシュボード]-[グリーン・ダッシュボード]を選択することで、電力量/温度のダッシュボードを表示することができます。
[KPIs]-[仮想化ダッシュボード]-[VMwere]を選択することで、VMwareのホストおよびゲストサーバのサーバリソースのダッシュボードを表示することができます。
ポイント

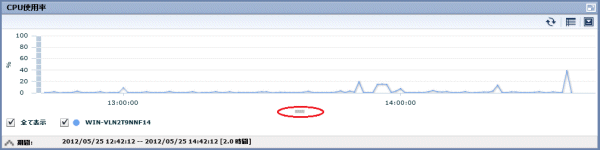

1つのチャート中に凡例の数が多い場合、凡例がすべて表示されないことがあります。その場合はチャート中央（下図の赤丸の箇所）をドラッグし凡例の表示領域を変更するか、チャートの最大化表示を行ってください。
