A.1.1 仮想アダプターが1つの場合

二重化対象のネットワークが1つの場合に適した構成です。

構成

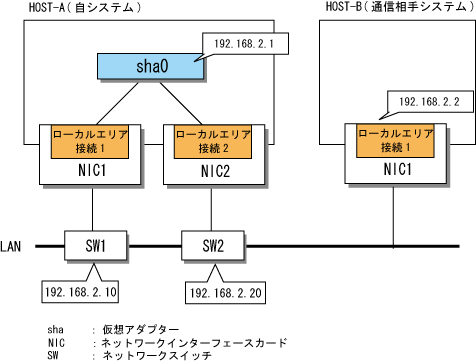

図A.1 仮想アダプターが1つの場合の構成

設定手順

図A.1の構成を例に設定手順を示します。

1. 物理アダプターを設定します。

   詳細は、“3.4.2 物理アダプターの設定(事前作業)”を参照してください。

2. 仮想アダプターを設定します。

   hanetconfigコマンドを実行して、物理アダプター(ローカル エリア接続 1とローカル エリア接続 2)を束ねる仮想アダプター(sha0)を作成します。

   > hanetconfig create -n sha0 -t "ローカル エリア接続 1","ローカル エリア接続 2"
   FJSVhanet: INFO: 00000: The command ended normally.

3. ping監視を設定します。

   以下を指定して、hanetpollコマンドを実行します。

   ローカル エリア接続 1が運用時の監視先：192.168.2.10、192.168.2.20
   ローカル エリア接続 2が運用時の監視先：192.168.2.10、192.168.2.20

   > hanetpoll create -t "ローカル エリア接続 1" -p 192.168.2.10,192.168.2.20
   FJSVhanet: INFO: 00000: The command ended normally.
   > hanetpoll create -t "ローカル エリア接続 2" -p 192.168.2.10,192.168.2.20
   FJSVhanet: INFO: 00000: The command ended normally.

   参考

   通信相手システムをping監視先に設定する場合、監視先で異常が検出されたときに、ネットワークアダプターの切替え動作を指定できます。
   以下に、ネットワークアダプターの切替えを行わない場合の例を示します。

   > hanetpoll create -t "ローカル エリア接続 1" -p 192.168.2.2 -f no
   FJSVhanet: INFO: 00000: The command ended normally.
   > hanetpoll create -t "ローカル エリア接続 2" -p 192.168.2.2 -f no
   FJSVhanet: INFO: 00000: The command ended normally.

   hanetpollコマンドの詳細は、“6.2.4 hanetpoll”を参照してください。

4. 仮想アダプターにIPアドレスを設定します。

   アダプター設定スクリプトを利用して、IPアドレスの設定を自動化します。詳細は、“3.4.5 IPアドレスの設定(事後作業)”を参照してください。

   注意

   IPアドレスを手動で設定する場合は、先に仮想アダプターを活性化させる必要があります。

5. 仮想アダプターを活性化させます。

   strhanetコマンドを実行して、仮想アダプターを活性化させます。

   > strhanet
   FJSVhanet: INFO: 00000: The command ended normally (sha0).
   FJSVhanet: INFO: 00007: Start the ping monitor using the hanetpoll command if needed.

6. ping監視を開始します。

   hanetpollコマンドを実行します。

   > hanetpoll on
   FJSVhanet: INFO: 00000: The command ended normally.
