2.2.7 コピーペアの追加

作成したコピーグループに、コピーペアを追加します。
コピーペアとは、コピー元およびコピー先の論理ボリュームを定義した文字列です。

図2.1 コピーペアの形式

(1) コピー元のETERNUS名
(2) コピー元の論理ボリューム番号
(3) コピー先のETERNUS名
(4) コピー先の論理ボリューム番号

以下の手順に従って、コピーペアを追加してください。

コピーペアに追加するコピー元およびコピー先の論理ボリューム番号を確認します。
- コピー元の論理ボリューム番号の確認
  OSのデバイス名と論理ボリューム番号の対応をAdvancedCopy Manager CCMの機能を利用して確認する場合は、サーバによって以下を実行してください。
  [Windows/Solaris/Linux 5 (for x86,for Intel64)の場合]
  1. AdvancedCopy Manager CCMをインストールします。
  2. 「A.9.1 acutil devs (論理ボリューム情報の表示コマンド) 【Linux 5 for Itanium版を除く】」を実行して、OSのデバイス名と論理ボリューム番号の対応を確認してください。
  [Linux 5 for Intel Itanium/HP-UX/AIXの場合]
  1. 動作OSを確認します。
    動作可能なOSは、「A.9.2 acgetvolinfo (論理ボリューム情報の表示コマンド)」を参照してください。
  2. 「A.9.2 acgetvolinfo (論理ボリューム情報の表示コマンド)」を実行して、OSのデバイス名と論理ボリューム番号の対応を確認してください。
- コピー先の論理ボリューム番号の確認
  コピー先の論理ボリュームは、サーバに接続しない運用を推奨しています。
  サーバに接続されていない論理ボリューム番号は、CCMサーバで「A.3.1 acinq lv (論理ボリューム情報の表示コマンド)」に"-free"オプションを指定して確認してください。
注意
リモート ETERNUS ディスクアレイの論理ボリュームをコピーペアに追加する場合は、事前にETERNUS Web GUIで対象の論理ボリューム番号を確認してください。

「A.6.5 acpair add (コピーペアの追加コマンド)」で、コピーグループにコピーペアを追加します。

「図2.2 コピーペアの追加」のコピーグループ GRP1 の状態にする実行例を、以下に示します。

> acpair add -g GRP1 -p E4000/0x25:E4000/0x29
Successful completion.

> acpair add -g GRP1 -p E4000/0x26:E4000/0x30
Successful completion.

> acpair add -g GRP1 -p E4000/0x27:E4000/0x31
Successful completion.

> acpair add -g GRP1 -p E4000/0x28:E4000/0x32
Successful completion.

以下の実行例は、Windows版/Solaris版/Linux 5 (for x86,for Intel64)版で利用できます。

コピータイプがSnapOPCPの場合に「図2.2 コピーペアの追加」のコピーグループ GRP2 の状態にする実行例を、以下に示します。

> acpair add -g GRP2 -p E4000/0x33:E4000/0x35
Successful completion.

> acpair add -g GRP2 -p E4000/0x33:E4000/0x36
Successful completion.

> acpair add -g GRP2 -p E4000/0x34:E4000/0x37
Successful completion.

> acpair add -g GRP2 -p E4000/0x34:E4000/0x38
Successful completion.

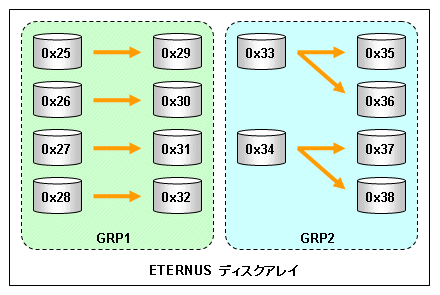

図2.2 コピーペアの追加

追加したコピーペアの論理ボリューム番号を確認します。
「A.6.3 acgroup detail (コピーグループの詳細表示コマンド)」でETERNUS ディスクアレイの情報を表示し、指定した論理ボリューム番号でコピーペアが追加されていることを確認してください。
```
> acgroup detail -g GRP1

Copy Group Name : GRP1
Copy Group Type : OPC
Disk Array Name : E4000 (00E4000M3#####E450S20A####KD4030639004##)

Pair
---------------------
E4000/0x25:E4000/0x29
E4000/0x26:E4000/0x30
E4000/0x27:E4000/0x31
E4000/0x28:E4000/0x32

```
