1.3.15 fdtsvdispdef

fdtsvdispdefコマンドについて説明します。

機能説明

サーバ上にある変換テーブルの内容を表示します。以下の内容を表示します。これら以外の定義内容は表示できません。

一般フォーマット登録の内容
複数一般フォーマット登録の内容
伝票形式フォーマット登録の内容
行終端可変長フォーマット登録の内容
繰返し数指定可変長フォーマット登録の内容
フォーマット変換設定の内容

主な用途

現在のサーバ上の変換テーブルが、Formatmanagerクライアント上の定義内容と一致しているかを確認し、再度、変換テーブル生成をする必要があるか否かを判断したい場合
Formatmanagerクライアントの定義を修正し、サーバ上の変換テーブルと内容が変わってしまったあと、サーバ上の変換テーブルの内容を確認したい場合

形式

fdtsvdispdef -f フラットID [-p 変換テーブルディレクトリ]
fdtsvdispdef -m 複数一般ID [-p 変換テーブルディレクトリ]
fdtsvdispdef -s 伝票形式ID [-p 変換テーブルディレクトリ]
fdtsvdispdef -l 可変長ID [-p 変換テーブルディレクトリ]
fdtsvdispdef -v 可変長ID [-p 変換テーブルディレクトリ]
fdtsvdispdef -c 変換ID [-d フラットID,項目番号,項目内通番] [-p 変換テーブルディレクトリ]

オプション

表1.45 オプションの一覧
オプション	説明
-f フラットID	一般フォーマット登録の内容を表示したいときに、該当のフラットIDを指定します。“all”を指定した場合は、フラットIDの一覧が表示されます。
-m 複数一般ID	複数一般フォーマット登録の内容を表示したいときに、該当の複数一般IDを指定します。“all”を指定した場合は、複数一般IDの一覧が表示されます。
-s 伝票形式ID	伝票形式フォーマット登録の内容を表示したいときに、該当の伝票形式IDを指定します。“all”を指定した場合は、伝票形式IDの一覧が表示されます。
-l 可変長ID	行終端可変長フォーマット登録の内容を表示したいときに、該当の可変長IDを指定します。“all”を指定した場合は、行終端可変長フォーマットの可変長IDの一覧が表示されます。
-v 可変長ID	繰返し数指定可変長フォーマット登録の内容を表示したいときに、該当の可変長IDを指定します。“all”を指定した場合は、繰返し数指定可変長フォーマットの可変長IDの一覧が表示されます。
-c 変換ID	フォーマット変換設定の内容を表示したい場合に、該当の変換IDを指定します。“all”を指定した場合は、変換IDの一覧が表示されます。
-d フラットID,項目番号,項目内通番	フォーマット変換設定の出力項目(変換先項目)の個々の設定内容を表示したい場合に、該当のフラットIDと項目番号と項目内通番を指定します。フラットIDと項目番号と項目内通番はオプション“-c 変換ID(-dなし)”を実行したときの表示内容から確認できます。
-p 変換テーブルディレクトリ	表示したい変換テーブルが配置されているディレクトリを指定します。省略時はカレントディレクトリを参照します。

復帰値

表1.46 コマンドの復帰値と対処方法
復帰値	意味と対処
0	正常終了。
1	異常終了。エラーメッセージから原因を特定し、再度実行してください。

処理結果

結果は、以下の形式で表示します。

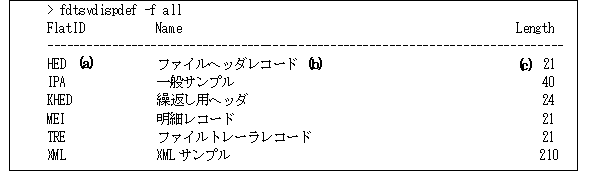

一般フォーマット登録(all指定時)

(a)～(c)は以下の内容を示します。

(a)フラットID
(b)フラット名称
(c)レコード長

(a)～(c)は該当する列が対象です。

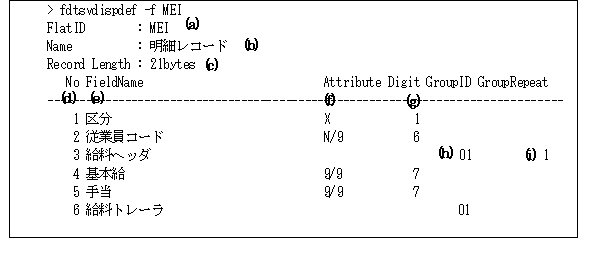

一般フォーマット登録(フラットID指定時)

(a)～(i)は以下の内容を示します。(d)～(i)は列を指します。

(a)フラットID
(b)フラット名称
(c)レコード長
(d)通番
(e)フィールド名
(f)属性（“表1.47 属性一覧”参照）
(g)けた数
(h)グループ区分
(i)グループ繰返し数

(d)から(i)は該当する列が対象です。

表1.47 属性一覧
記号	属性
X	X属性
K	K属性
B	B属性
H	H属性
N/U	N属性(符号無)、空白詰め、小数部なし
N/U.1～N/U.15	N属性(符号無)、空白詰め、小数部1けた～15けた
N/UZ	N属性(符号無)、0詰め、小数部なし
N/UZ.1～N/UZ.15	N属性(符号無)、0詰め、小数部1けた～15けた
N/S	N属性(符号有)、空白詰め、＋符号なし、小数部なし
N/S.1～N/S.15	N属性(符号有)、空白詰め、＋符号なし、小数部1～15けた
N/SP	N属性(符号有)、空白詰め、＋符号あり、小数部なし
N/SP.1～N/SP.15	N属性(符号有)、空白詰め、＋符号あり、小数部1～15けた
N/SZ	N属性(符号有)、0詰め、＋符号なし、小数部なし
N/SZ.1～N/SZ.15	N属性(符号有)、0詰め、＋符号なし、小数部1～15けた
N/SZP	N属性(符号有)、0詰め、＋符号あり、小数部なし
N/SZP.1～N/SZP.15	N属性(符号有)、0詰め、＋符号あり、小数部1～15けた
9/U	9属性(符号無)、小数部なし
9/U.1～9/U.15	9属性(符号無)、小数部1～15けた
9/S	9属性(符号有)、小数部なし
9/S.1～9/S.15	9属性(符号有)、小数部1～15けた
C/U	C属性(符号無)、空白詰め、小数部なし
C/U.1～C/U.15	C属性(符号無)、空白詰め、小数部1けた～15けた
C/UZ	C属性(符号無)、0詰め、小数部なし
C/UZ.1～C/UZ.15	C属性(符号無)、0詰め、小数部1けた～15けた
C/S	C属性(符号有)、空白詰め、＋符号なし、小数部なし
C/S.1～C/S.15	C属性(符号有)、空白詰め、＋符号なし、小数部1～15けた
C/SP	C属性(符号有)、空白詰め、＋符号あり、小数部なし
C/SP.1～C/SP.15	C属性(符号有)、空白詰め、＋符号あり、小数部1～15けた
C/SZ	C属性(符号有)、0詰め、＋符号なし、小数部なし
C/SZ.1～C/SZ.15	C属性(符号有)、0詰め、＋符号なし、小数部1～15けた
C/SZP	C属性(符号有)、0詰め、＋符号あり、小数部なし
C/SZP.1～C/SZP.15	C属性(符号有)、0詰め、＋符号あり、小数部1～15けた
P/U	P属性(符号無)、小数部なし
P/U.1～P/U.15	P属性(符号無)、小数部1～15けた
P/S	P属性(符号有)、小数部なし
P/S.1～P/S.15	P属性(符号有)、小数部1～15けた

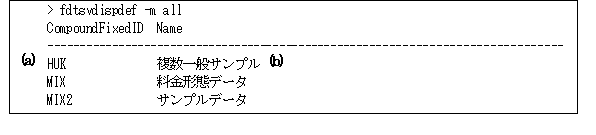

複数一般フォーマット登録(all指定時)

(a)～(b)は以下の内容を示します。

(a)複数一般ID
(b)複数一般名称

(a),(b)は該当する列が対象です。

複数一般フォーマット登録(複数一般ID指定時)

(a)～(e)は以下の内容を示します。

(a)複数一般ID
(b)複数一般名称
(c)通番
(d)フラットID
(e)フラット名称

(c)～(e)は該当する列が対象です。

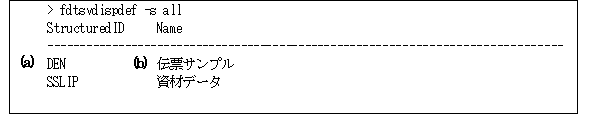

伝票形式フォーマット登録(all指定時)

(a)～(b)は以下の内容を示します。

(a)伝票形式ID
(b)伝票形式名称

(a),(b)は該当する列が対象です。

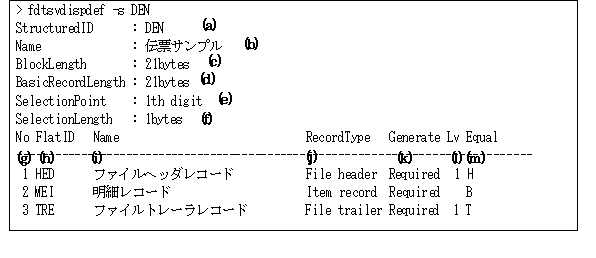

伝票形式フォーマット登録(伝票形式ID指定時)

(a)～(m)は以下の内容を示します。

(a)伝票形式ID
(b)伝票形式名称
(c)ブロック長
(d)基本レコード長
(e)判断位置
(f)判断けた数
(g)通番
(h)フラットID
(i)フラット名称
(j)レコード種別

File header(ファイルヘッダ)、Form header(伝票ヘッダ)、Item record(明細レコード)、Continuation(前レコードに属する)、Form trailer(伝票トレーラ)、File trailer(ファイルトレーラ)

(k)生成

Required(必須)、Option(転記あり時だけ)

(l)レベル
(m)条件(レコード区分)

(g)～(m)は該当する列が対象です。

行終端可変長フォーマット登録(all指定時)

(a)～(b)は以下の内容を示します。

(a)可変長ID
(b)可変長名称

(a),(b)は該当する列が対象です。

行終端可変長フォーマット登録(可変長ID指定時)

(a)～(d)は以下の内容を示します。

(a)可変長ID
(b)可変長名称
(c)フラットID(1行目はヘッダ部、2行目は明細部)
(d)フラット名称(1行目はヘッダ部、2行目は明細部)

(c),(d)は該当する列が対象です。

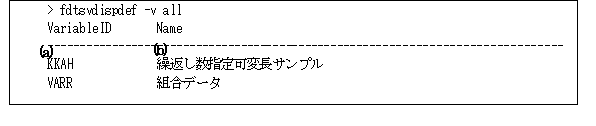

繰返し数指定可変長フォーマット登録(all指定時)

(a)～(b)は以下の内容を示します。

(a)可変長ID
(b)可変長名称

(a),(b)は該当する列が対象です。

繰返し数指定可変長フォーマット登録(可変長ID指定時)

(a)～(d)は以下の内容を示します。

(a)可変長ID
(b)可変長名称
(c)フラットID(1行目はヘッダ部、2行目は明細部)
(d)フラット名称(1行目はヘッダ部、2行目は明細部)

(c)～(d)は該当する列が対象です。

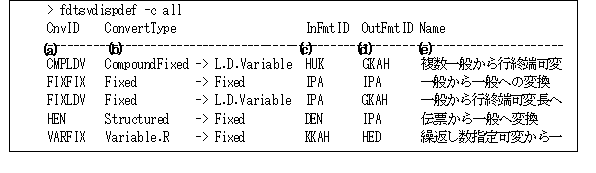

フォーマット変換設定(all指定時)

(a)～(e)は以下の内容を示します。

(a)変換ID
(b)入力元フォーマット形式(矢印の前)、出力先フォーマット形式(矢印のあと)。

Flat(一般形式フォーマット)、CompoundFixed(複数一般フォーマット)、Structured(伝票形式フォーマット)、L.D.Variable(行終端可変長フォーマット)、Variable.R(繰返し数指定可変長フォーマット)

(c)入力元フォーマットID
(d)出力先フォーマットID
(e)変換名称

(a)～(e)は該当する列が対象です。

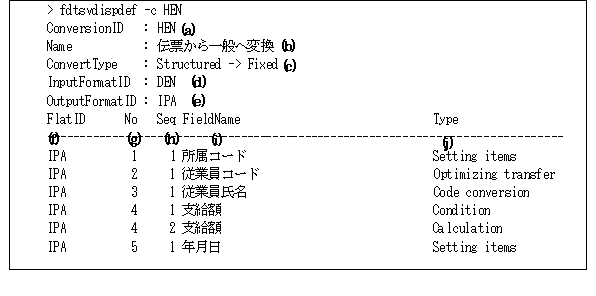

フォーマット変換設定(変換ID指定時)

(a)～(j)は以下の内容を示します。

(a)変換ID
(b)変換名称
(c)入力元フォーマット形式(矢印の前)、出力先フォーマット形式(矢印のあと)

Fixed(一般フォーマット)、CompoundFixed(複数一般フォーマット)、Structured(伝票形式フォーマット)、L.D.Variable(行終端可変長フォーマット)、Variable.R(繰返し数指定可変長フォーマット)

(d)入力元フォーマットID
(e)出力先フォーマットID
(f)出力先フラットID
(g)項目番号
(h)項目内通番
(i)フィールド名
(j)設定内容

Condition(条件設定)、Optimizing transfer(最適化転記)、Setting items(項目設定)、Calculation(計算設定)、Code conversion(項目コード変換設定)、 User program(利用者プログラム設定)

(f)～(j)は該当する列が対象です。

条件設定と計算設定の場合、Formatmanagerクライアントでは、1画面内で2つの条件式や計算式を登録した場合でも、項目内通番は2つに分かれます。(内容には変わりはありませんが、2行に分かれます。)

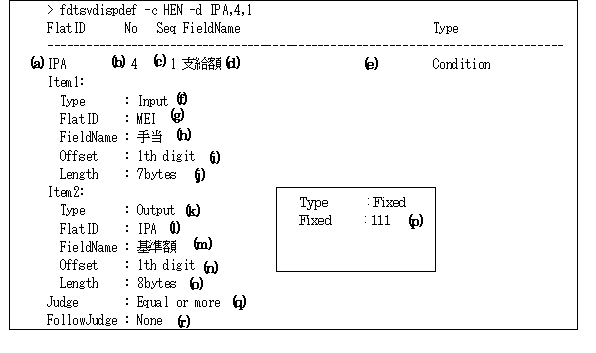

条件設定

(a)～(r)は以下の内容を示します。

(a)対象項目のフォーマットID
(b)対象項目の項目番号
(c)対象項目の項目内通番
(d)対象項目のフィールド名
(e)条件設定であることを表す“Condition”
(f)比較元のレコード

Input(入力元)、Output(出力先)

(g)比較元のフラットID
(h)比較元のフィールド名
(i)比較元フィールドの何けた目からかを示す
(j)比較元フィールドの何けた分かを示す
(k)比較先のレコード

Input(入力元)、Output(出力先)、Fixed(固定値)

(l)比較先のフラットID((k)がInputかOutputのときだけ)
(m)比較先のフィールド名((k)がInputかOutputのときだけ)
(n)比較先フィールドの何けた目からかを示す((k)がInputかOutputのときだけ)
(o)比較先フィールドの何けた分かを示す((k)がInputかOutputのときだけ)
(p)固定値((k)がFixedのときだけ)
(q)判断

Same(等しい)、Not equal(等しくない)、Equal or more(以上の)、More than(より大きい)、Less or equal(以下の)、Less than(未満の)

(r)後続判断

None(なし)、And(かつ)、Or(または)

コマンドの-dパラメタには「フォーマット変換設定(変換ID指定時)」の(f)(g)(h)で表示されたものを指定します。
(r)で“And”、“Or”の場合は、次の項目内通番に、条件設定が続きます。

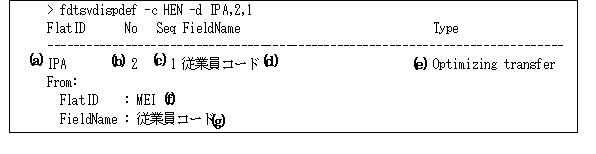

最適化転記

(a)～(g)は以下の内容を示します。

(a)対象項目のフォーマットID
(b)対象項目の項目番号
(c)対象項目の項目内通番
(d)対象項目のフィールド名
(e)最適化転記であることを表す“Optimizing transfer”
(f)送り元のフラットID
(g)送り元のフィールド名

コマンドの-dパラメタには「フォーマット変換設定(変換ID指定時)」の(f)(g)(h)で表示されたものを指定します。

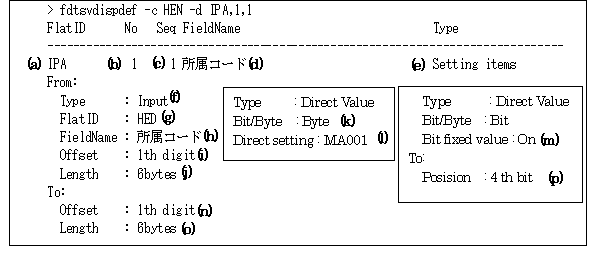

項目設定

(a)～(p)は以下の内容を示します。

(a)対象項目のフォーマットID
(b)対象項目の項目番号
(c)対象項目の項目内通番
(d)対象項目のフィールド名
(e)項目設定であることを表す“Setting items”
(f)設定元のレコード

Input(入力元)、Output(出力先)、Direct Value(ダイレクト設定)

(g)設定元のフォーマットID((f)がInputかOutputのときだけ)
(h)設定元のフィールド名((f)がInputかOutputのときだけ)
(i)設定元フィールドの何けた目からかを示す((f)がInputかOutputのときだけ)
(j)設定元フィールドの何けた分かを示す((f)がInputかOutputのときだけ)
(k)ダイレクト設定する値の単位((f)がDirect Valueのときだけ)

Byte(バイト)、Bit(ビット)

(l)ダイレクト設定する値((f)がDirect Valueで(k)がByteのときだけ)
(m)ビット固定値((f)がDirect Valueで(k)がBitのときだけ)

On(1)、Off(0)

(n)設定先フィールドの何けた目からかを示す((f)がDirect Value＋(k)がBitのとき以外)
(o)設定先フィールドの何けた分かを示す((f)がDirect Value＋(k)がBitのとき以外)
(p)ビット位置((f)がDirect Valueで(k)がBitのときだけ)

(n)、(o)の部分に「Sets just behind an effective value」と表示された場合は、「有効値の直後に設定」を指定していることを示します。
コマンドの-dパラメタには「フォーマット変換設定(変換ID指定時)」の(f)(g)(h)で表示されたものを指定します。

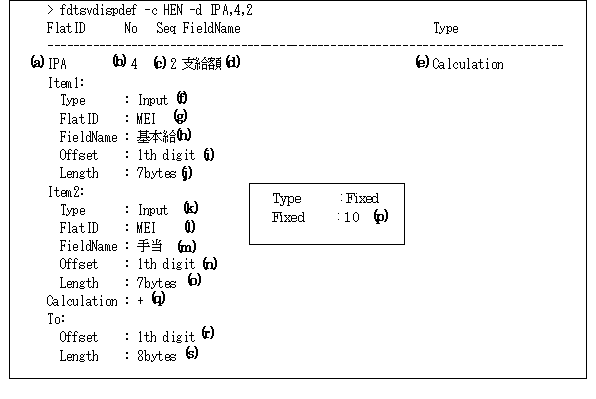

計算設定

(a)～(s)は以下の内容を示します。

(a)対象項目のフォーマットID
(b)対象項目の項目番号
(c)対象項目の項目内通番
(d)対象項目のフィールド名
(e)計算設定であることを表す“Calculation”
(f)計算対象1つ目のレコード

Input(入力元)、Output(出力先)

(g)計算対象1つ目のフォーマットID
(h)計算対象1つ目のフィールド名
(i)計算対象1つ目のフィールドの何けた目からかを示す
(j)計算対象1つ目のフィールドの何けた分かを示す
(k)計算対象2つ目のレコード

Input(入力元)、Output(出力先)、Fixed(固定値)

(l)計算対象2つ目のフォーマットID((k)がInputかOutputのときだけ)
(m)計算対象2つ目のフィールド名((k)がInputかOutputのときだけ)
(n)計算対象2つ目のフィールドの何けた目からかを示す((k)がInputかOutputのときだけ)
(o)計算対象2つ目のフィールドの何けた分かを示す((k)がInputかOutputのときだけ)
(p)計算対象2つ目の固定値((k)がFixedのときだけ)
(q)計算方法

+(加算)、－(減算)、*(乗算)、/(除算)

(r)出力フィールドの何けた目からかを示す
(s)出力フィールドの何けた分かを示す

コマンドの-dパラメタには「フォーマット変換設定(変換ID指定時)」の(f)(g)(h)で表示されたものを指定します。

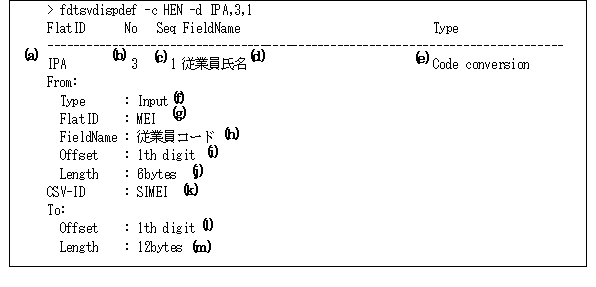

項目コード変換設定

(a)～(m)は以下の内容を示します。

(a)対象項目のフォーマットID
(b)対象項目の項目番号
(c)対象項目の項目内通番
(d)対象項目のフィールド名
(e)項目コード変換設定であることを表す“Code conversion”
(f)変換元のレコード

Input(入力元)、Output(出力先)

(g)変換元のフラットID
(h)変換元のフィールド名
(i)変換元フィールドの何けた目からかを示す
(j)変換元フィールドの何けた分かを示す
(k)CSV ID
(l)出力フィールドの何けた目からかを示す
(m)出力フィールドの何けた分かを示す

コマンドの-dパラメタには「フォーマット変換設定(変換ID指定時)」の(f)(g)(h)で表示されたものを指定します。

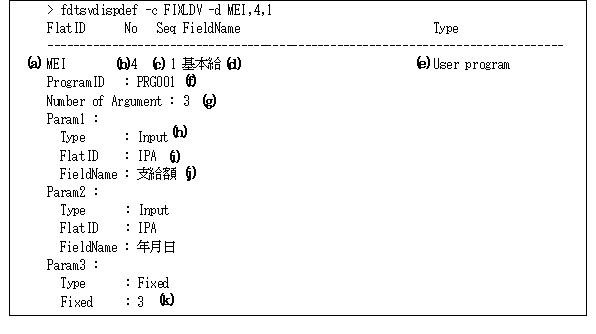

利用者プログラム設定

(a)～(k)は以下の内容を示します。

(a)対象項目のフォーマットID
(b)対象項目の項目番号
(c)対象項目の項目内通番
(d)対象項目のフィールド名
(e)利用者プログラム設定であることを表す“User Program”
(f)プログラムID
(g)パラメタの数
(h)パラメタに設定するレコード

Input(入力元)、Output(出力先)、Fixed(固定値)

(i)パラメタに設定するレコードのフラットID((h)がInputかOutputのときだけ)
(j)パラメタに設定するフィールド名((h)がInputかOutputのときだけ)
(k)パラメタに設定する固定値((h)がFixedのときだけ)

コマンドの-dパラメタには「フォーマット変換設定(変換ID指定時)」の(f)(g)(h)で表示されたものを指定します。

注意事項

本コマンドは、管理者権限を所有するユーザ、またはInterstage運用者だけが実行できます。
-fオプション、-mオプション、-sオプション、-lオプション、-vオプションおよび-cオプションは、1つだけ指定します。同時に指定した場合はエラーになります。
変換テーブル表示コマンドで表示できるのは、ディスク上の内容です。起動中のFormatmanagerのメモリ上に展開されている変換テーブルの内容は表示できません。
