イントラネット内の運用管理サーバから、DMZ上のWWWサーバの稼働を監視する手順について以下に示します。
[スクリプト(動作設定)]のダイアログボックスで、WWWサーバの監視を行うスクリプトをDMZ上の業務サーバに登録します。
スクリプトの登録方法は、“Systemwalker Centric Manager API・スクリプトガイド”を参照してください。
運用管理サーバ上で、スクリプト起動コマンドを実行し、WWWサーバの監視を行うスクリプトを起動します。
監視を中止する場合は、運用管理サーバ上でスクリプト停止コマンドを実行し、監視を停止します。
WWWサーバが停止した場合は、運用管理クライアントにイベントが表示されます。
環境 | サーバ名 | ホスト名 | IPアドレス |
---|---|---|---|
イントラネット内 | 運用管理サーバ | OMS.intra.A.com | 192.168.1.10 |
運用管理クライアント | OMC.intra.A.com | 192.168.1.11 | |
Mailサーバ | Mail.intra.A.com | 192.168.1.100 | |
DNSサーバ | DNS.intra.A.com | 192.168.1.50 | |
Firewall | FW | 192.168.1.1 | |
DMZ内 | Firewall | FW | 192.168.2.1 |
Mailサーバ | Mail.A.com | 192.168.2.100 | |
DNSサーバ | DNS.A.com | 192.168.2.50 | |
WWWサーバ | WWW.A.com | 192.168.2.200 | |
PROXYサーバ | PROXY.A.com | 192.168.2.150 |

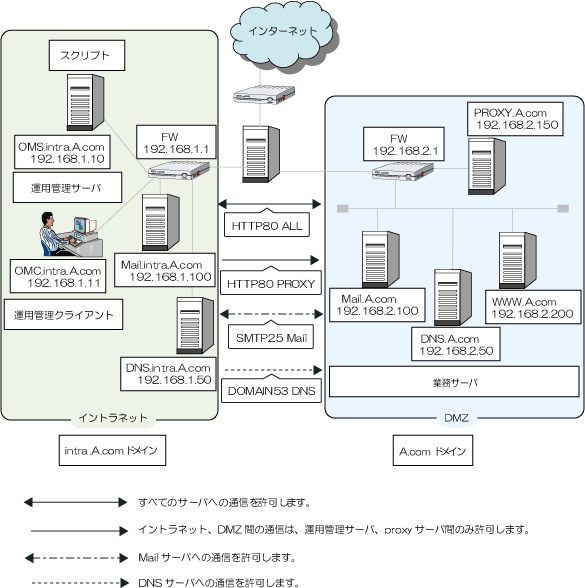

図5.2 運用モデル
